離合器檢修注意事項

襯墊：應更換紙質密封墊圈，更換O形環。

調整墊片：用千分尺多點檢測調整墊片，可以精確地測出所需墊片的厚度。檢查調整墊片邊緣是否有損壞，只能裝入完好的調整墊片。

擋圈、鎖圈：調整擋圈及鎖圈不能拉開過度，必須將其完全放在槽內。

螺栓、螺母：固定蓋和罩殼的螺栓和螺母應交叉擰緊和擰松(特別是易損件)，并且應按規定的擰緊力矩擰緊螺栓和螺母。

軸承：將有標志的一面的滾針軸承(壁厚較大)朝向安裝工具，在軸與軸承之間涂一層潤滑油。所有的軸承和接觸表面均使用白色ET－Nr.AOSl26000 05潤滑脂潤滑。

在進行離合器踏板修理工作時，應將蓄電池搭鐵線拆下。

離合器踏板的更換

拉開并拆下離合器拉索。拆下離合器踏板固定在踏板軸上的保險裝置。取下離合器踏板。裝上新的離合器踏板。

離合器踏板襯套的更換

拆下離合器踏板。如圖2－9所示，用專用工具壓出踏板塑料襯套。如圖2－10所示，拆下踏板橡膠襯套。裝上橡膠襯套，涂上無酸潤滑脂。使塑料襯套與導管長的一端齊平，如圖2－11所示。

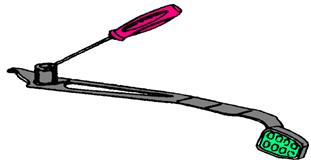

圖2－9壓出離合器踏板塑料襯套

圖2－10拆下離合器踏板橡膠襯套

圖2－11壓入離合器踏板塑料襯套

d.拉索的更換

旋松調整踏板自由行程的防松螺母，并放松拉索，如圖2－12所示。取下拉索。裝上新的拉索。

圖2－12更換離合器拉鎖

離合器分離叉軸的更換

拆卸變速器。用潤滑脂潤滑用于連接的兩端。拆下離合器分離叉軸傳動桿。拆下分離軸承。拆下擋圈，如圖2－13所示。取下橡膠防塵套，拆下分離套筒。拆下分離叉軸的定位螺栓。拆下分離叉軸左襯套，取下分離叉軸。拆下分離叉軸右襯套，如圖2－14所示。裝上新的離合器分離叉軸右襯套。裝上分離叉軸，用適量的潤滑脂潤滑襯套及分離叉軸的支撐位置，并安裝。用15N·m的力矩旋緊分離叉軸的定位螺栓，如圖2－15所示箭頭位置。裝上分離套筒。將防塵套推入分離叉軸，擋圈壓至尺寸A＝18mm的位置，如圖2－16所示。裝上分離軸承，并使分離叉軸傳動桿的安裝位置達到α＝(20±5)mm，如圖2－17所示。

圖2－13拆下分離叉軸的擋圈

圖2－14拉出分離叉軸襯套

圖2－15擰緊分離叉軸的定位螺栓

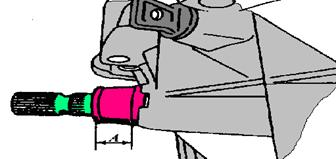

圖2－16分離軸承擋圈的安裝位置

圖2－17分離叉軸傳動桿的安裝位置

分離軸承的更換

拆卸變速器。拆下分離軸承，如圖2－18所示。用潤滑脂潤滑接觸點，裝上新的軸承，裝上回位彈簧，如圖2－19所示。

圖2－18拆下分離軸承

圖2－19回位彈簧的安裝位置

離合器分離套筒的更換

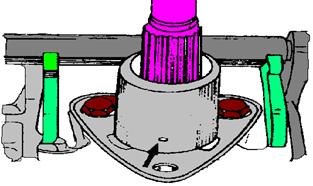

拆卸變速器。拆下分離軸承，再拆下分離套筒。安裝時，排油孔應朝下，如圖2－20所示。

圖2－20分離套筒的更換

離合器踏板自由行程的檢查、調整

桑塔納汽車離合器踏板自由行程應為15—20mm，檢查方法如圖2－21所示，用一個直尺抵在駕駛室底板上，先測量踏板完全放松時的高度，再用手輕按踏板，當感到阻力增大時再測量踏板高度，兩次測量的高度差即為踏板的自由行程。離合器踏板自由行程的調整可通過圖2-22箭頭所示的調整螺母來進行。

圖2－21離合器踏板自由行程的檢查

圖2－22離合器踏板自由行程的調整

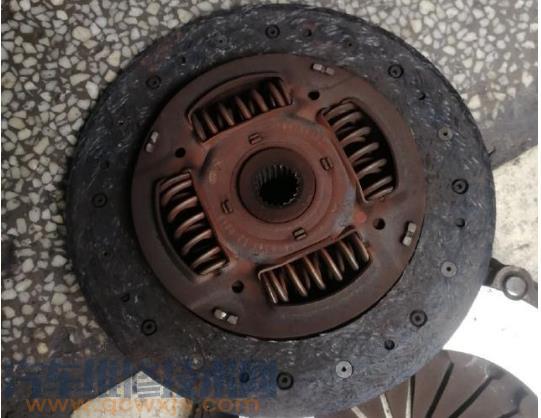

離合器從動盤的檢查

先目視檢查，看從動盤摩擦片是否有裂紋、鉚釘外露、減振器彈簧斷裂等情況，如果有則更換從動盤。

再檢查從動盤的端面圓跳動。在距從動盤外邊緣2.5mm處測量，離合器從動盤最大端面圓跳動為0.4mm，測量方法如圖2－23所示。

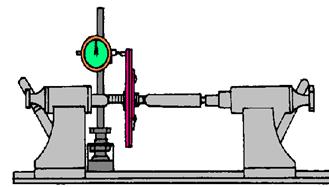

圖2－23從動盤端面圓跳動的檢查

最后檢查從動盤摩擦片的磨損程度。摩擦片的磨損程度可用游標卡尺進行測量，如圖2－24所示。鉚釘頭埋入深度應不小于0.20mm。

圖2－24摩擦片磨損的檢查

注意：檢查的是鉚釘頭的深度，即淺處的深度。

如果檢查結果超過要求，則應更換從動盤。

離合器壓盤平面度的檢查

離合器壓盤平面度不應超過0.2mm，檢查方法是用鋼直尺壓在壓盤上，然后用塞尺測量，如圖2－25所示。
