豐田汽車電路圖符號、含義
豐田汽車電路圖識讀說明

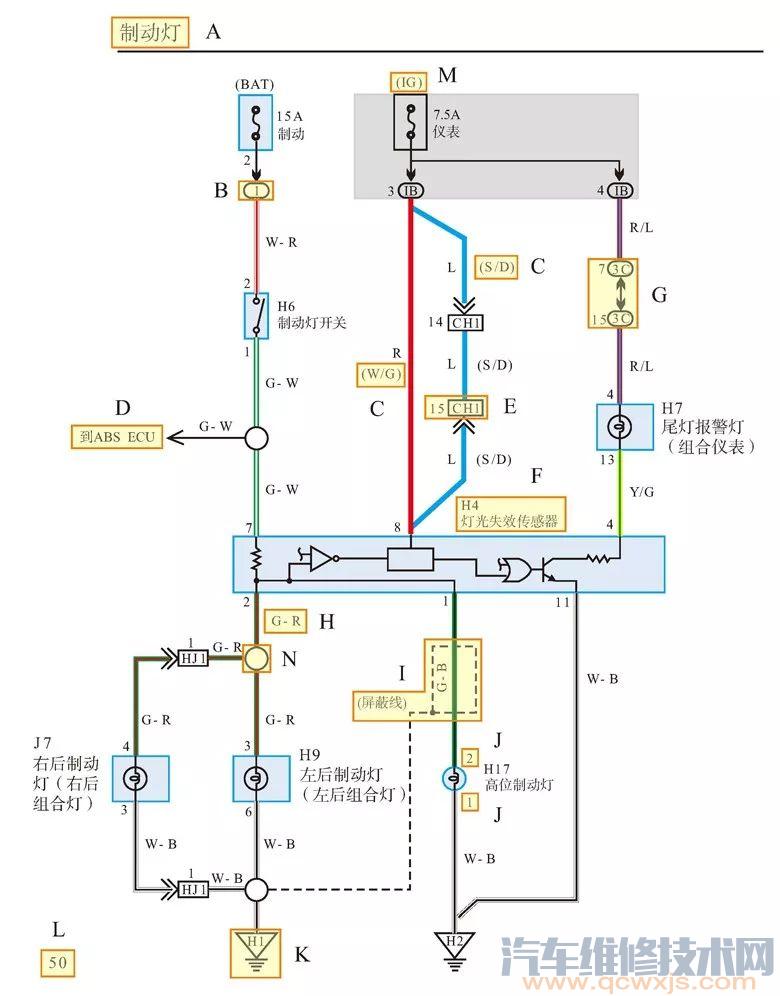

電路圖中字母是注釋標號，其各部分的含義如下：
注釋標號A：表示系統標題，在電路圖上方用橫線劃分，區域內用文字和系統符號表示下方電路系統的名稱。
注釋標號B：表示繼電器盒，不使用陰影僅用繼電器編號來區別于接線盒，上圖中所示的表示1號繼電器盒。

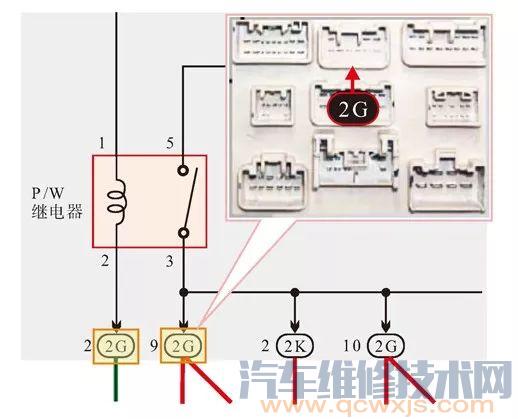

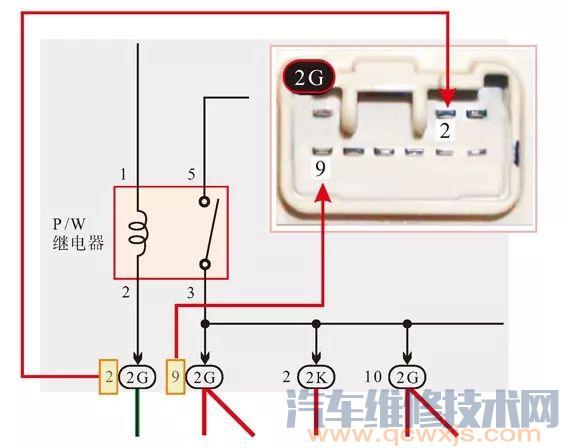

例如下圖中所示的P/W繼電器，橢圓中“2”表示接線盒號碼，字母“G”表示連接器代碼。
▼ 圖中標注黃色的 2 、9 表示連接器的插銷號。
▼ 圖中標注黃色的 1 、2 、3 、5 表示P/W繼電器的插銷號。

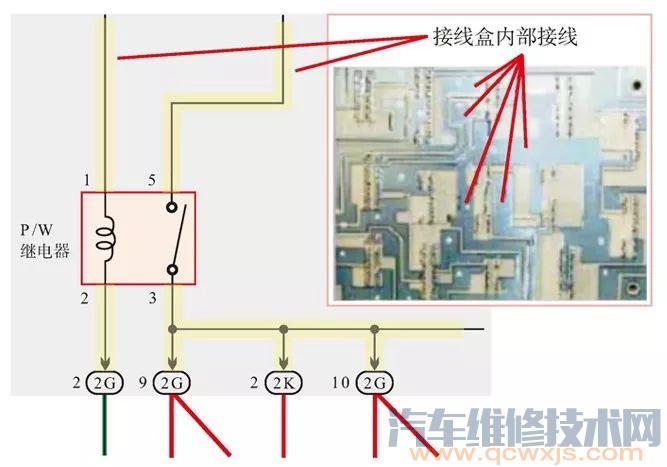

▼ 在豐田汽車電路圖中，接線盒也稱為J/B，包括發動機室接線盒、儀表板接線盒及其他接線盒。接線盒內部電路圖描述了接線盒各接插件針腳之間以及各接插件針腳與內部保險絲、繼電器的電路連接關系，這些電路是沒有導線連接的，但實際的接線是存在的。
接線盒內部線路
注釋標號C：當車型發動機型號或規定不一樣時，用“（）”來表示不同的線和連接器。
注釋標號D：表示相關聯的系統。

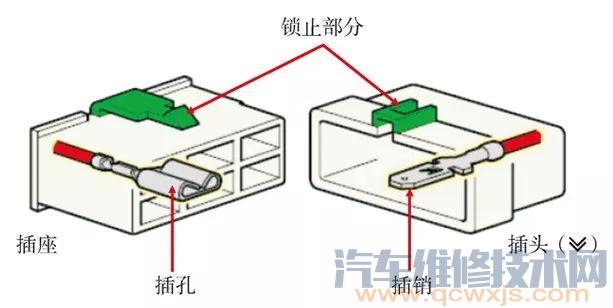

注釋標號E：表示線束和線束連接器，使用公端子的導線束用箭頭 來表示，外側的數字是引腳號碼。 ▼
線束連接器
導線束和導線束連接器的第一個字母表示這部分的位置，例如“E”為發動機部分；“I”為儀表板及其相關部分；“B”為車身及相關部分。當多個代碼的第一個和第二個字母相同時，后跟數字（如CH1、CH2）表示相同類型的線束和線束連接器。
注釋標號F：代表一個零件代碼，與零件位置使用的代碼相同。
注釋標號G：接線盒（圈中的數字是接線盒的代碼，旁邊是連接器的符號），接線盒涂陰影以清楚地區別于其他零件。
例如3C 表示3 號接線盒，數字7和15 表示兩條配線分別在插接器7 號和15 號接線端子上。▼
注釋標號H：表示線色，導線的顏色用字母符號表示。

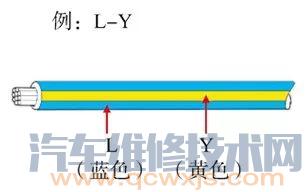

當用雙色線時，第一個字母表示主色，第二個字母表示輔色。例如下圖 中，L表示藍色，Y表示黃色。
豐田汽車上的導線 ▼

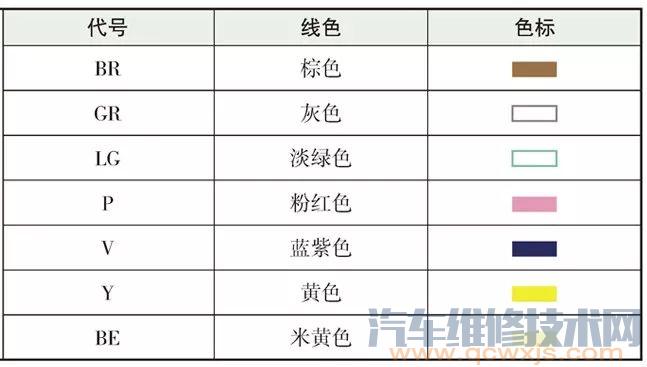

豐田汽車導線的顏色
注釋標號I：表示屏蔽線 ▼
注釋標號J：表示連接器引腳編號，插座和插頭編號是不同的。
連接器引腳編號 ▼

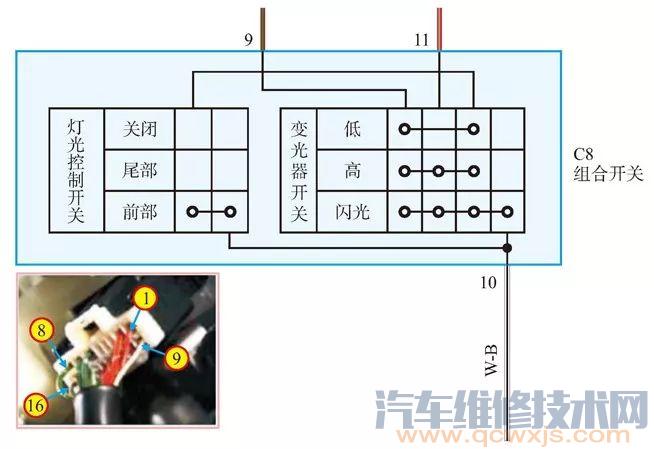

組合開關連接器引腳編號 ▼

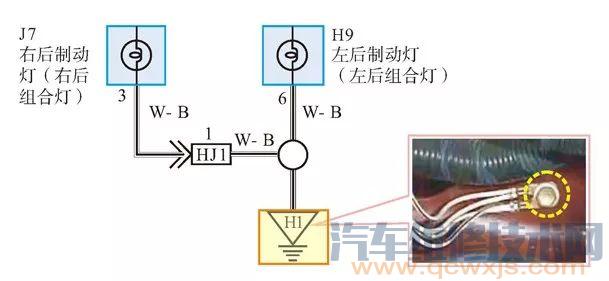

注釋標號K：表示接地點。接地點把線路連接到車體或發動機上，表示接地點的字符由字母和數字兩部分組成，字母表示線束，當有多個接地點同時存在一個線束中時，用數字以示區別。
接地點
注釋標號L：表示在原廠電路圖中的頁碼。
注釋標號M：表示保險絲通電時點火開關的位置。

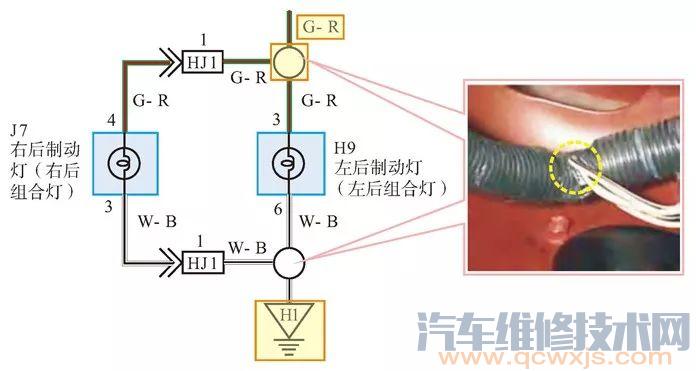

注釋標號N：表示配線接點，配線接點不通過連接器直接與線路相連。
-配線接點-
豐田汽車電路布線圖識讀說明
電路布線圖主要表明元器件在汽車上的位置，一般包括發動機艙、儀表板、車身、電動座椅等部位。另外，布線圖還包括配線連接器、接地點和鉸接點位置圖。配線連接器用于連接各元器件和配線之間的電路。
接地點位置圖主要用于經常檢查電路接地點，清理接地點的銹蝕、油污以及擰牢緊固螺栓等，對于保證電路的正常工作是非常重要的。鉸接點表示配線之間用鉸接形式連接，它在電路圖中用相交點“●”或正八角形“ ”來表示。下圖所示為豐田凱美瑞儀表板電路布線圖。

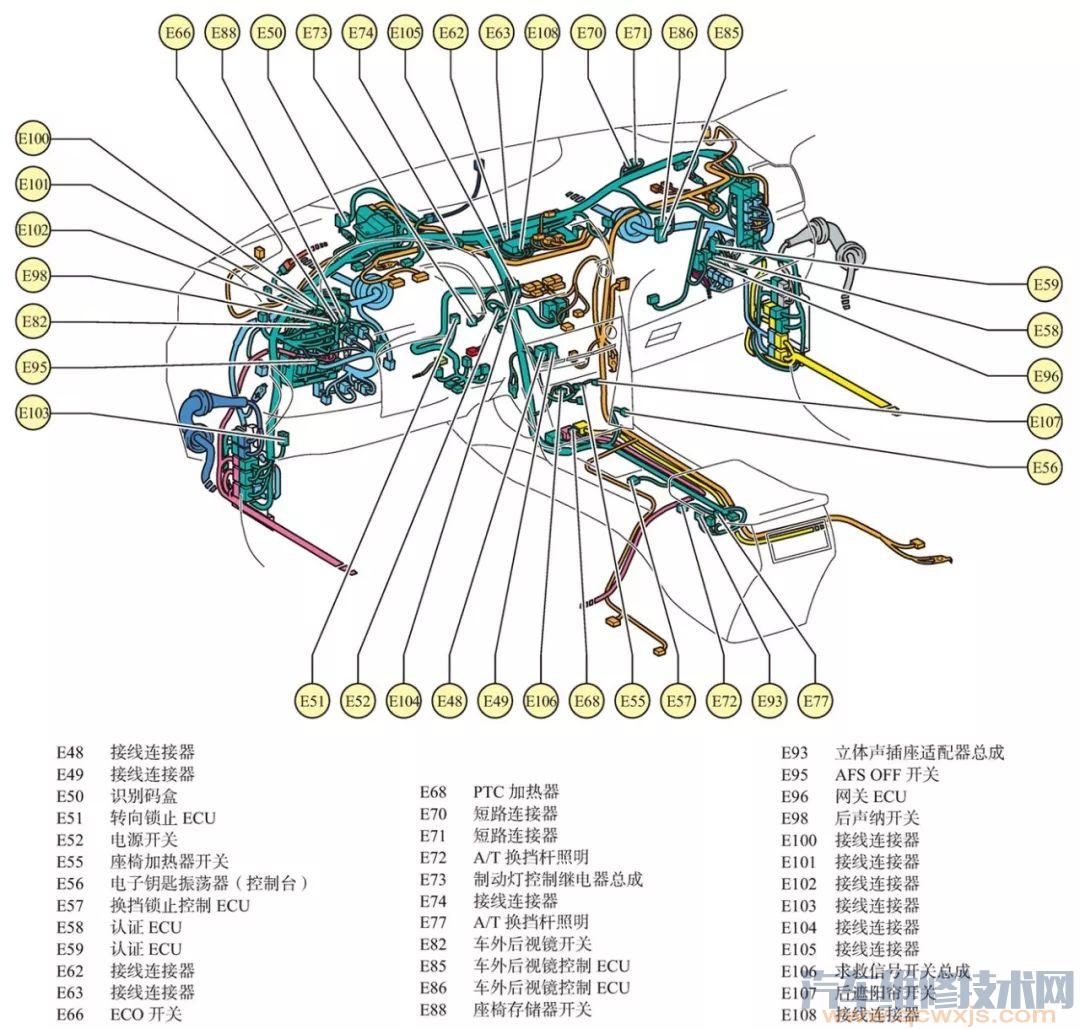

豐田凱美瑞儀表板電路布線圖 ▼
豐田汽車繼電器位置圖識讀說明
在豐田汽車電路圖中，繼電器以兩種形式分布在汽車中：一種為多個繼電器集中裝在一個盒內，稱為繼電器盒（R/B）；另一種以一個或兩個繼電器單獨存在。
繼電器位置圖有總圖也有分圖，總圖給出的是繼電器盒或繼電器組的位置。

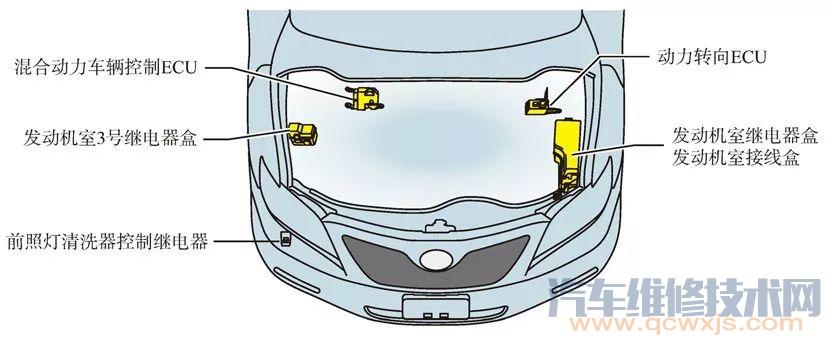

豐田凱美瑞HV 混合動力車發動機室繼電器位置總圖 ▼
而分圖給出每個繼電器在盒中的位置及繼電器插腳的分布。
豐田凱美瑞HV 混合動力車發動機室3 號繼電器盒 ▼
這些繼電器包括發動機主繼電器、起動機繼電器、大燈清洗控制繼電器、ABS繼電器、風扇繼電器、空調電磁離合器繼電器、喇叭繼電器等。
