博格華納電驅技術簡析

2022-11-16

面向電氣化趨勢，較早進入電氣化領域的國際汽車零部件巨頭，博格華納提出“蓄勢·前行”戰略，即“2025年電動車業務占比超過25%，到2030年45%”的轉型目標。其中2025年，電動化產品銷售額達25億美元，其策略是收購價值20億美元的電動化相關企業或業務。

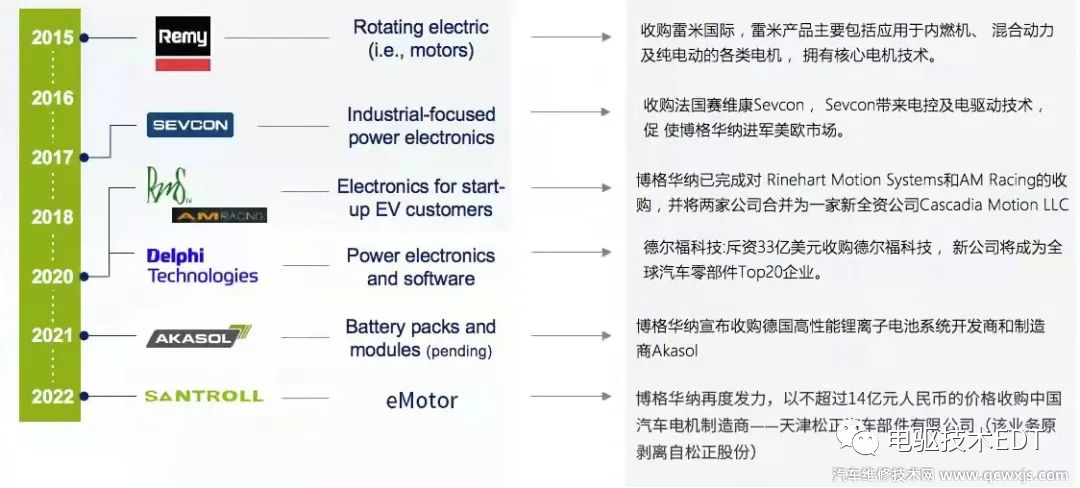

博格華納進軍電氣化汽車業務最早是從配套特斯拉減速器而發展壯大的，其減速器33-01最早配套北汽新能源進入中國市場。2015年，博格華納收購雷米獲得電機產業，發布其平臺化二合一電驅產品eDM；2020年10月，，博格華納宣布完成對德?tīng)柛？萍嫉氖召?gòu)，獲得電控及相關產品業務；2021年6月推出首款三合一電驅總成iDM146，搭載韓國現代緊湊型整車，計劃2023年推向市場。

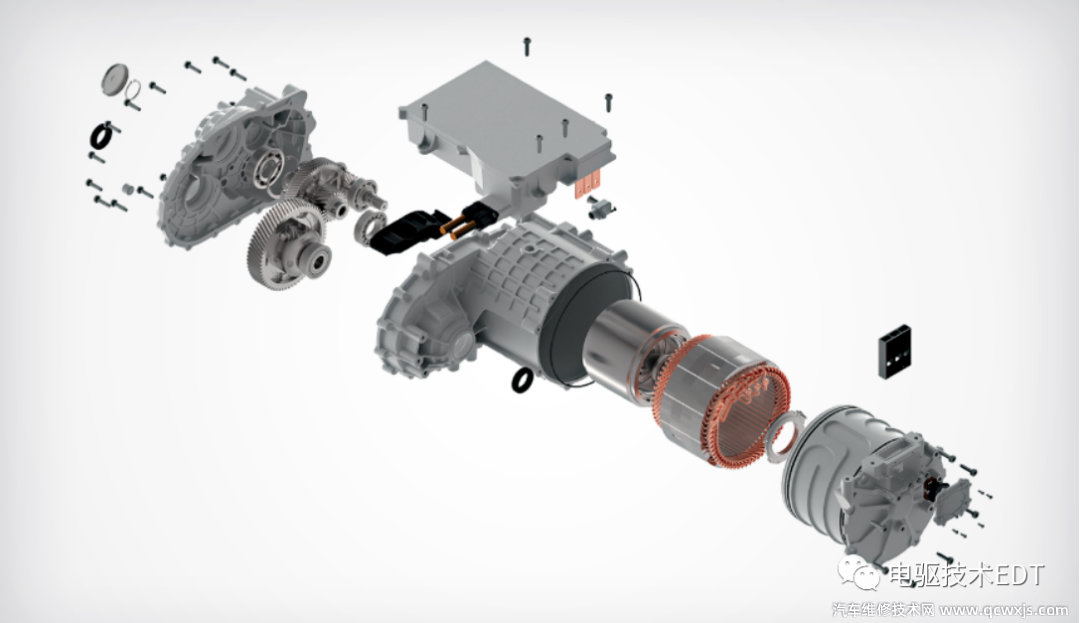

iDM146采用定子外徑146mm的永磁同步電機，采用H-pin扁線繞組技術，逆變器采用德?tīng)柛?/span>400V中壓控制系統。系統整體采用平臺化設計，通過電機定轉子、速比、電流電壓等調節實現平臺化，系統功率覆蓋70-100kw。

今年年初，博格華納宣布約14億元人民幣的價格收購天津松正，松正是國內專業從事新能源扁線電機開發企業，目前其國內市場配套包含長城、一汽、吉利等多個純電動電驅總成、混動DHT項目。至此，博格華納完成新能源電驅系統的完整布局，形成組合式產品譜系。

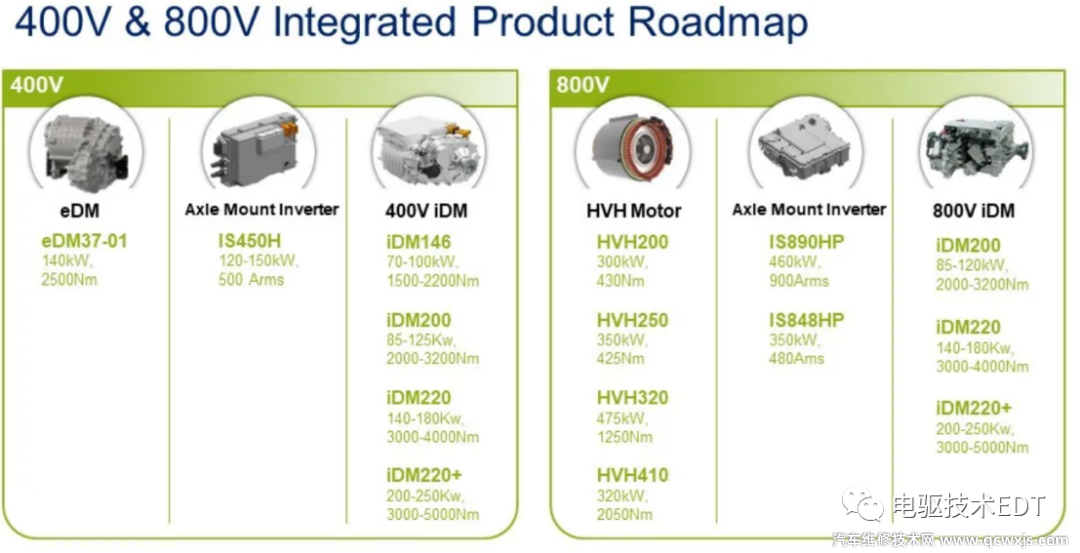

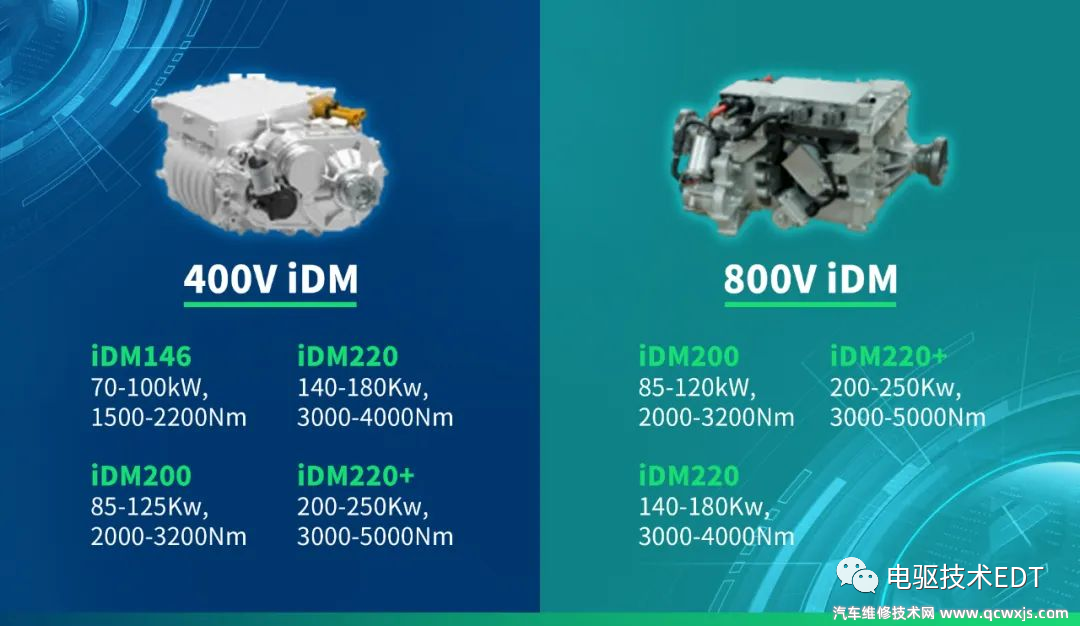

目前博格華納形成了可iDM146、iDM200、iDM220、iDM220+等系列化電驅系統，兼顧400/800V的平臺化產品譜系。

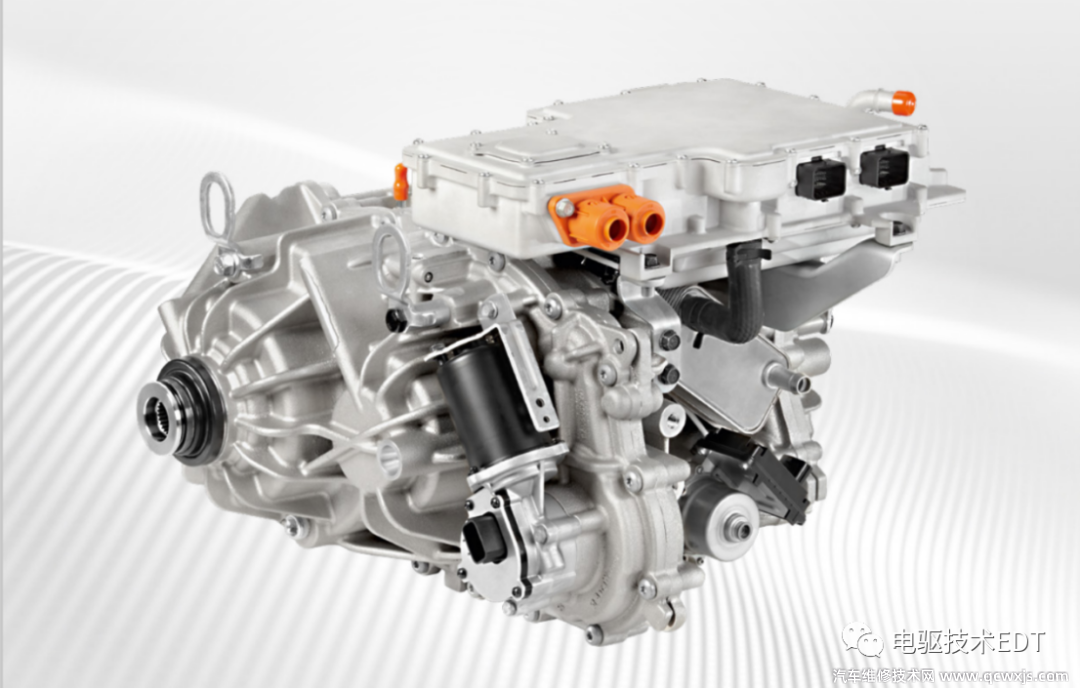

iDM200采用200mm定子平臺的扁線H-pin繞組同步電機，電機轉速較iDM146進行了提升至18000rpm。其控制器與iDM146采用同一平臺，即功率模塊選用的Si基IGBT，覆蓋85-125kw，輪端扭矩最大可達3000Nm，適用緊湊型車型搭載。

iDM220及iDM220+定位為博格華納第三代電驅系統，其電機采用220mm定子平臺，兼顧400V中壓和800V高壓系統設計，功率覆蓋140-250kw。

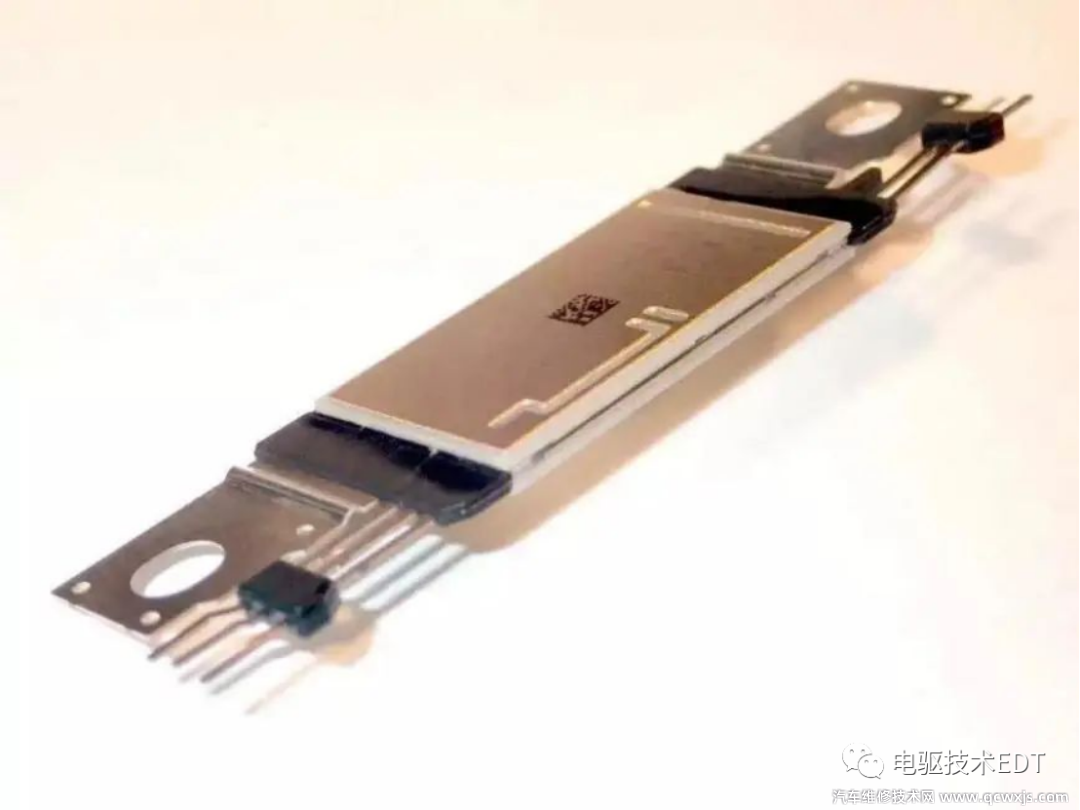

與上一代相比，iDM220及iDM220+升級了冷卻系統，220電機采用油冷，與減速器共用潤滑油；減速器方面，配置平行軸式和行星排同軸式兩種構型；電控方面，其800V高壓系統中，匹配了的SiC-mosfet，并采用了德?tīng)柛?/span>雙面水冷Viper模塊技術，Viper功率模塊擺脫了對鍵合線的需求，有效降低機械疲勞和高熱應力下的故障風險，顯著提升功率模塊的可靠性。

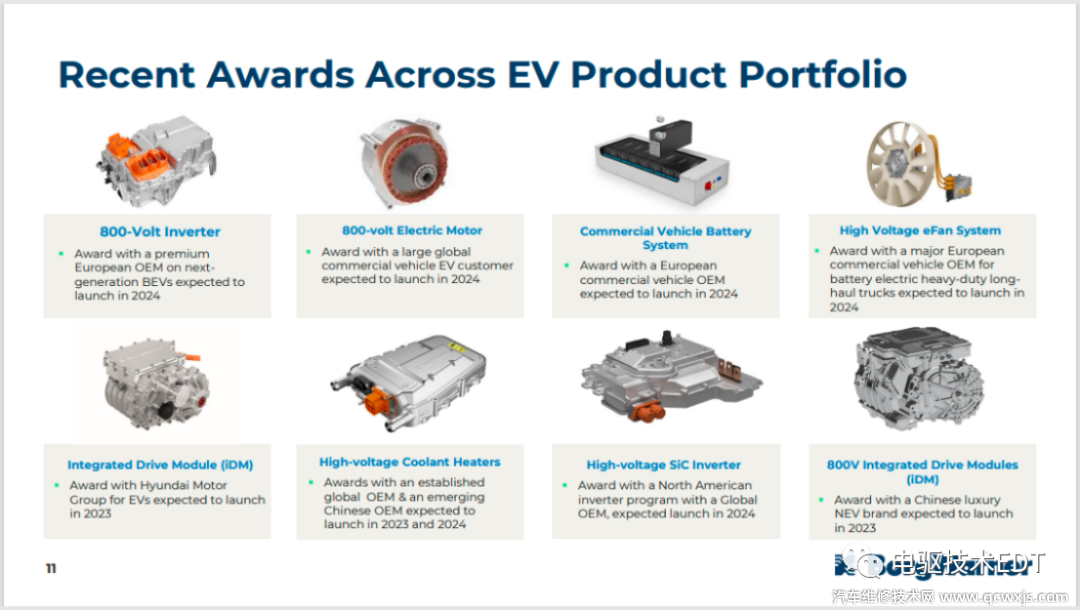

2023年至2024年，iDM220及iDM220+將大規模投放市場，同時博格華納800V逆變器，800V電機，高壓SiC逆變器、電池系統、高電壓電子風扇、高電壓加熱器等菜單式電氣化產品譜系將進入量產階段，助推博格華納電動化戰略目標達成。
