汽車車載網絡系統的總線類型種類

10-05

在汽車的各種電子控制系統中，由于各個系統對通信的實時性要求不同，通常的車載網絡結構采用多條不同速率的總線分別連接不同類型的節點，并使用網關服務器來實現整車的信息共享和網絡管理。
汽車車載網絡系統的類型較多，應用較多的有CAN、 LIN、SAE J1850、Flex Ray、TTCAN、 VAN、TTP/C、MOST、ASRB等。

美國汽車工程師協會（SAE)根據速率將汽車控制局域網劃分為A、B、C、D4大類。

1.A類總線控制局域網系統

汽車控制局域網A類總線標準包括LIN和TTP/A兩大類。其中：

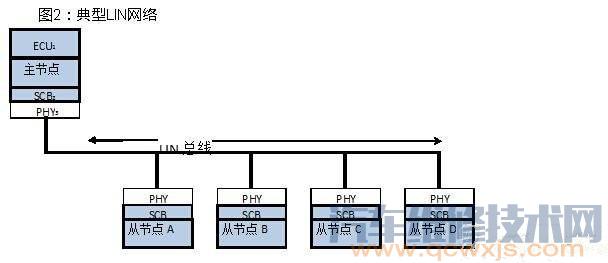

(1)LIN總線標準

LIN 是英文 Local Inter connect Net-work的縮寫，是1999年由歐洲汽車制造商 Audi、BMW、Daimler Chrysler、Volvo、 Volkswagen、VCT公司及Motorola公司組成的UN協會共同努力下推出的用于汽車分布式電子控制系統幵放式的低成本串行通信標準，從2003年幵始進入使用階段。

(2)TTP/A總線標準
TTP/A是英文Time Triggered Protocol/A的縮寫，最初是由維也納工業大學制定的，為時間觸發類型的網絡協議，主要應用于集成了智能變換器的實時現場總線。
A類總線通常面向傳感器、執行器控制的低速網絡，數據傳輸速率通常只有1? 10Kb/So主要應用于對電動門窗、中控鎖、電動后視鏡、電動坐椅調節、燈光照明等進行控制。

2.B類控制局域網總線系統

汽車控制局域網B類總線標準包括低速CAN、SAEJ1850、VAN3大類。

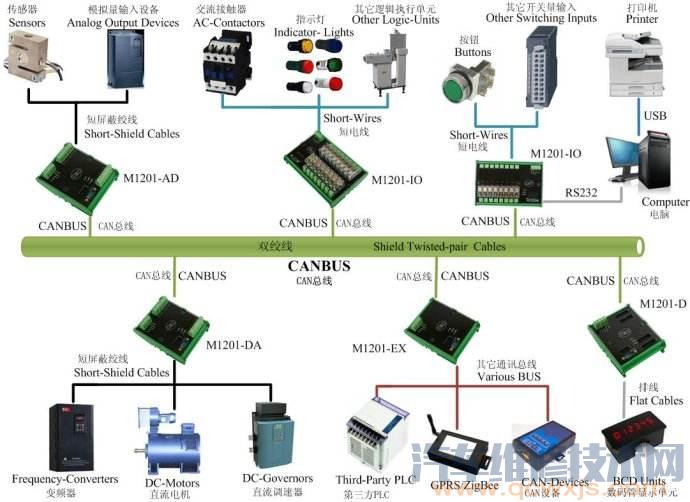

(1)CAN總線標準

CAN是德國BOSCH公司從20世紀80年代初為解決汽車中眾多的控制器與測試儀器之間的數據交換而幵發的一種串行數據通信協議。低速CAN具有許多容錯功能，一般用在車身電子控制中，而高速CAN則大多用在汽車底盤和發動機的電子控制中。

(2)SAEJ1850總線標準
SAE J1850作為B類網絡標準協議。最早，SAE J1850被用在美國Ford、GM以及 Chrysler公司的汽車中。現在，SAE J1850 協議作為診斷和數據共享被廣泛應用在汽車 廣品中。
(3)VAN總線標準
VAN標準是ISO公司1994年6月推出的，它基于ISO 11519—3，主要為法國汽車公司所使用。
B類總線通常面向獨立模塊間數據共享的中等網絡，傳輸位速率一般在10?100Kb/s之間。主要應用于電子車輛信息中心、故障診斷、儀表顯示、安全氣囊等系統，以減少冗余的傳感器和其他電子部件。

3.C類控制局域網總線系統

汽車控制局域網C類總線標準包括TTP/C、Flex Ray和高速CAN (ISO 11898-2) 3 大類。
(1)TTP/C總線標準
TTP/C協議由維也納工業大學研發，基于TDMA(Time Divisionmultiple Access) 分吋多址的訪問方式。
(2)Flex Ray總線標準
Flex Ray是 BMW、DaimlerChrysler、 Motorola和Philips等公司制定的功能強大的網絡通信協議。基于TDMA的確定性訪問方式，具有容錯功能及確定的通信消息傳輸時間，同時支持事件觸發與時間觸發通信，具有局速率通彳自能力。

(3)高速CAN總線標準

高速CAN，這是一種在歐洲汽車制造商車型上廣泛采用的高速CAN總線標準ISO 11898。

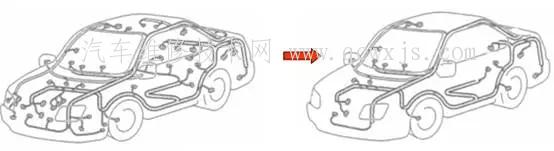

C類總線通常面向高速、實時閉環控制的多路傳輸網，最高位速率可達IMb/s，主要用于發動機和自動變速器的動力控制、防滑控制、懸架控制等系統，以簡化分布式控制和進一步減少車身線束。

汽車車載網絡系統的總線類型種類

4.D類控制局域網總線系統

D類總線標準通常又稱為智能數據總線(IDB)，通常包括Safety Bus、Planet、 Byteflight等。主要面向信息、多媒體系統等。
這類網絡協議的速率在250Kb/s? 400Mb/s。
D類網絡使用在信息多媒體系統中，多采用D2B、MOST光纖傳輸和IDB-Wireless無線通信技術。
在上述前3類網絡中，滿足C類網要求的汽車控制局域網只有CAN協議。每類網絡功能均向下涵蓋，即B類網支持A類網的功能，

C類網能同時實現B類和A類網功能，B類網支持C類網的功能，但是不同位速率或不同協議的網聯網時則必須設置網間網關。
