常見汽車車載網絡系統的結構與特點
10-05
在汽車車載網絡系統中，目前應用較多的主要是上述的A、B、C3類網絡系統。這3種網絡系統的結構與特點簡述如下：
1.A類網絡的結構與特點
圖1-3所示是一種應用于汽車防盜系統中 A類網絡的典型結構示意圖。由于車門開 關、發動機罩開關與行李箱幵關信號只在一定的情況下才會產生，車輛正常行駛時沒有信號，對數據的傳輸速率要求極低，故低速 A類網絡完全能夠滿足該系統的控制要求。
在圖1-3所示網絡中，各種幵關觸點閉合 接通或觸點斷幵的信號都是通過一根總線傳 送給防盜報警模塊進行報警的。
2.B類網絡的結構與特點
圖1-4所示是一種應用于汽車信息系統中 B類CAN總線網絡的典型結構示意圖。在該 網絡中，車輛信息中心系統和組合儀表單元 (儀表系統控制單元）無需單獨再與液位、 溫度、車燈、車門及安全帶等信號傳感器進行連接，這些信息都可以從總線上得到（液 位與溫度等信號可以取自發動機控制單元，通過總線得到；車燈及安全帶等信號可以取 自車身微處理器，通過總線得到；車門信號可以取自車門控制單元，通過總線得到）。由此大大減少了傳感器與其相應的信號處理電路的數量，有效地節約了整車的成本與安 裝空間。
3.C類網絡的結構與特點
圖1-5所示是一種應用于汽車綜合控制系 統中C類CAN總線網絡的典型結構示意圖。 在該網絡中，CAN總線有效地將發動機控制單元、驅動控制單元、防抱死制動控制單元、巡航控制單元、自動變速器控制單元等 連接成為一個綜合控制系統，從而使整車性 能得到了大幅度提高。
1.A類網絡的結構與特點
圖1-3所示是一種應用于汽車防盜系統中 A類網絡的典型結構示意圖。由于車門開 關、發動機罩開關與行李箱幵關信號只在一定的情況下才會產生，車輛正常行駛時沒有信號，對數據的傳輸速率要求極低，故低速 A類網絡完全能夠滿足該系統的控制要求。
在圖1-3所示網絡中，各種幵關觸點閉合 接通或觸點斷幵的信號都是通過一根總線傳 送給防盜報警模塊進行報警的。

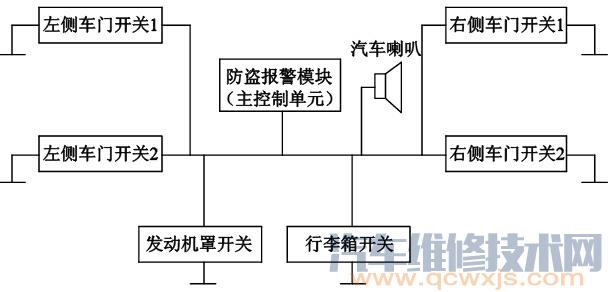

圖1-3應用于汽車防盜系統中A類網絡的典型結構示意圖
2.B類網絡的結構與特點
圖1-4所示是一種應用于汽車信息系統中 B類CAN總線網絡的典型結構示意圖。在該 網絡中，車輛信息中心系統和組合儀表單元 (儀表系統控制單元）無需單獨再與液位、 溫度、車燈、車門及安全帶等信號傳感器進行連接，這些信息都可以從總線上得到（液 位與溫度等信號可以取自發動機控制單元，通過總線得到；車燈及安全帶等信號可以取 自車身微處理器，通過總線得到；車門信號可以取自車門控制單元，通過總線得到）。由此大大減少了傳感器與其相應的信號處理電路的數量，有效地節約了整車的成本與安 裝空間。

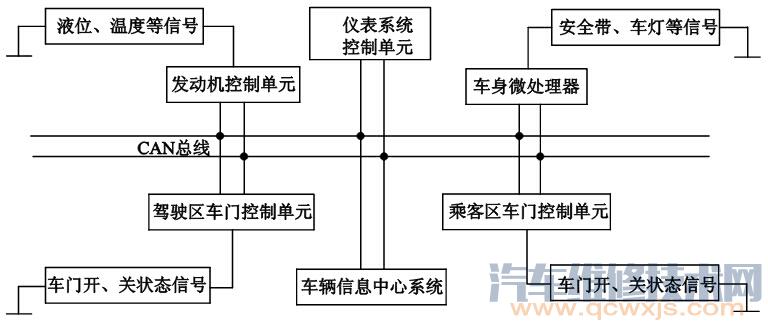

圖1-4應用于汽車信息系統中B類CAN總線網絡的典型結構示意圖
3.C類網絡的結構與特點
圖1-5所示是一種應用于汽車綜合控制系 統中C類CAN總線網絡的典型結構示意圖。 在該網絡中，CAN總線有效地將發動機控制單元、驅動控制單元、防抱死制動控制單元、巡航控制單元、自動變速器控制單元等 連接成為一個綜合控制系統，從而使整車性 能得到了大幅度提高。

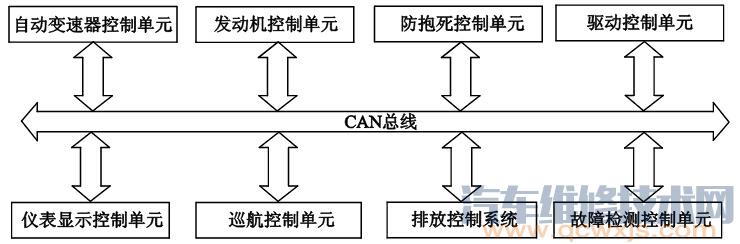

圖1-5應用于汽車綜合控制系統中C類CAN總 線網絡的典型結構示意圖
