發動機電控單元ECU電源電路的檢查步驟(圖)
08-09
豐田皇冠2JZ-GE發動機電控單元ECU的電源電路如下圖所示。
當點火開關置于“ON”位置時,ECU上BATT、IGSW、M-REL、+B(+B1)端子處應有電壓,其電壓值如下:

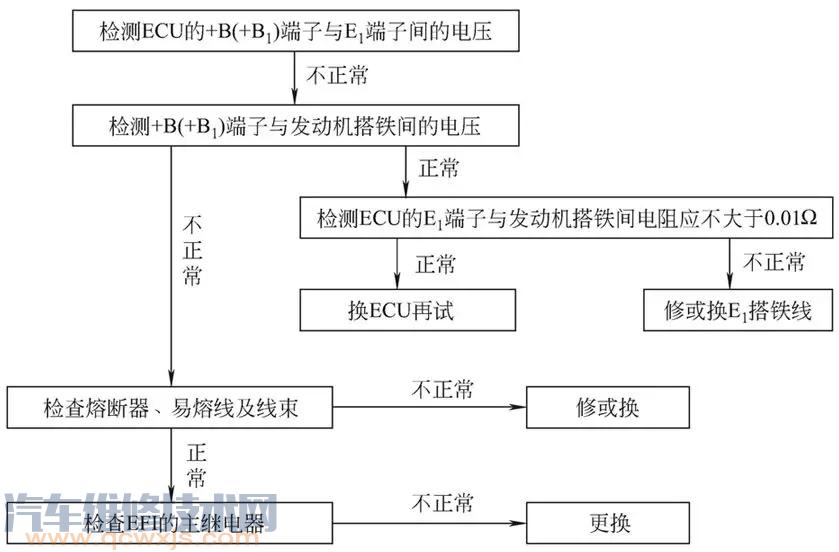

如果被測端子無電壓,則表示ECU電源系統有故障,應按下面的故障診斷流程圖進行診斷、查找故障。
圖1 ▼
圖2 ▼
圖3 ▼
圖4 ▼
當點火開關置于“ON”位置時,ECU上BATT、IGSW、M-REL、+B(+B1)端子處應有電壓,其電壓值如下:
如果被測端子無電壓,則表示ECU電源系統有故障,應按下面的故障診斷流程圖進行診斷、查找故障。
圖1 ▼
圖2 ▼
圖3 ▼
