寶馬X3系(F25)電腦端口針腳詳解
在電子控制系統故障檢測及排除過程中,電子控制系統的核心汽車電控單元(ECU)相當于一個黑匣子,與外界連接的只有端口及線束,快速查詢電控單元(ECU)端口相關針腳的功能及連接線束的去向就成了重點。
A16 便捷進入及啟動系統針腳布置
A16*1B 針腳布置
【注:針腳8 ~ 10、13、18、23、24、27、31、36、37、40 未被占用。】
A16*2B 針腳布置
【注:針腳1、4、16 未被占用。】
A16*3B 針腳布置
【注:針腳1 ~ 3、11 ~ 16、24 ~ 26 未被占用。】
A79 分動器針腳布置
A6500*1B 針腳布置
【注:針腳4、5、8 未被占用。】
A58 腳部空間模塊針腳布置
A58*1B 針腳布置

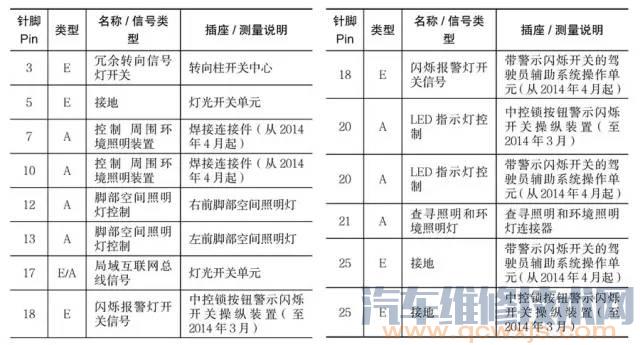

【注:針腳1、2、4、6、8、9、11、14 ~ 16、19、22 ~ 24、26 未被占用。】
A58*2B 針腳布置
【注:針腳1、20、21、26、27、29、31、33、34、36、38、45、46、48、49 未被占用。】
A58*3B 針腳布置
【注:針腳2、7、28、30、31 未被占用。】
A98*1B 針腳布置
【注:針腳3 ~ 7、10 ~ 12、14 未被占用。】
A98*2B 針腳布置
【注:針腳1、3 未被占用。】
A46*1B 針腳布置
【注:針腳5、6、9、10、14、17、19 ~ 21、23、30、31、33 ~ 36、41、42、45、46 未被占用。】
A46*2B 針腳布置

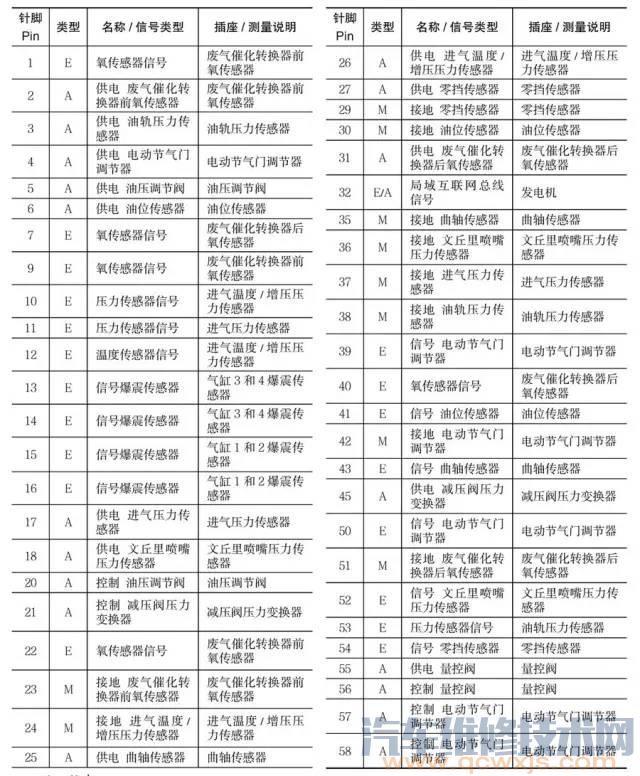

【注:針腳8、19、28、33、34、44、46 ~ 49 未被占用。】
