氣缸缸徑測量工具使用及測量方法（圖解）
09-15
氣缸缸徑測量工具使用

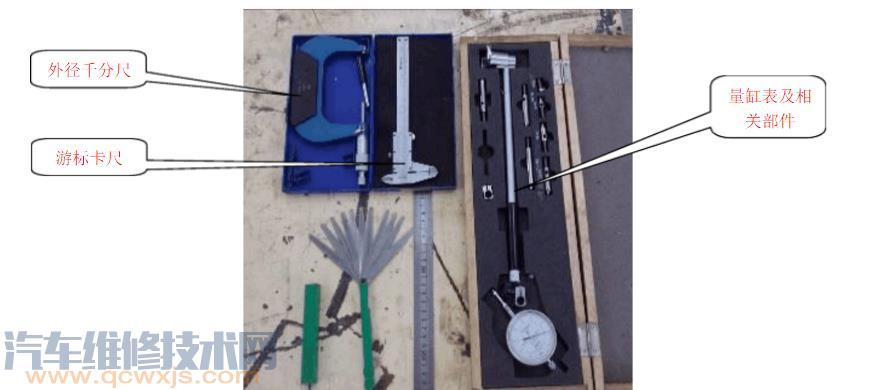

①準備工具: 外徑千分尺 量缸表及相 關部件 游標卡尺 氣缸 氣缸體;②組裝量缸表: 百分表 表桿;
③游標卡尺量取缸徑
④用外徑千分尺定數
⑤用外徑千分尺校表
氣缸缸徑測量準備工作

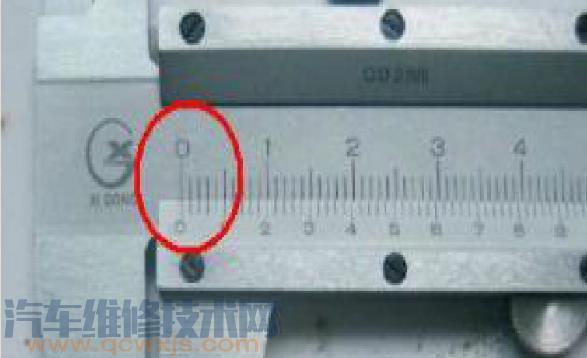

檢查游標卡尺是否準確無誤（主標尺的“0”線與游標尺的“0”線是否對齊）
量缸表的的設定
（1）使用游標卡尺測量缸徑，獲得標準尺寸。
（2）根據游標卡尺測得的數據，選擇一根長度適宜的固定測量桿和調整墊圈裝上。

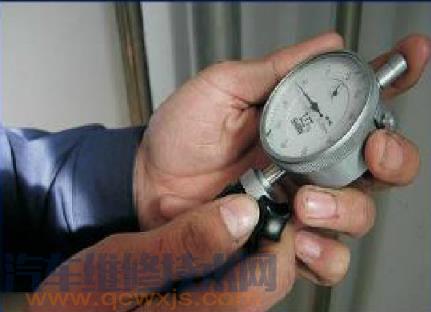

（3）當指示表安裝到量缸表的規體上時，測頭有0.5~1.0mm的移動量（即指針向右旋轉0.5~1圈）鎖緊指示表并將指針調回到“0”位。

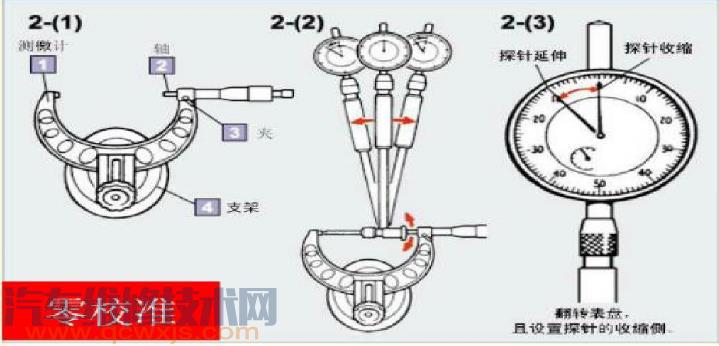

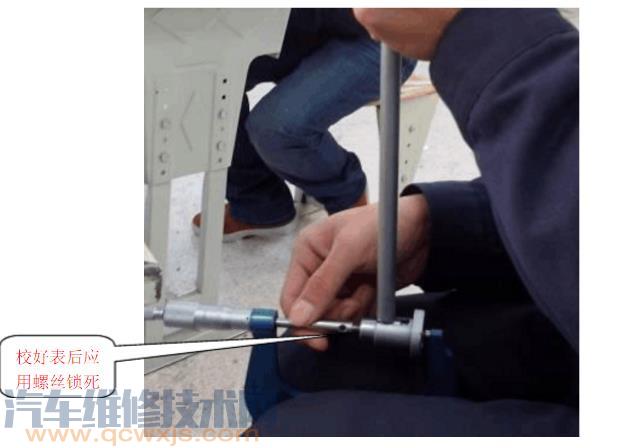

量缸表的校準
（1）將千分尺設置到游標卡尺取得的標準尺寸（以0.5mm為分界線，大0.5mm則取整數）鎖緊測微螺桿。用夾具固定住千分尺尺身。
（2）將測頭放入千分尺的兩個測砧之間，調整可換測頭，使指針向右轉
0.5~1圈。鎖定固定螺母。
（3）將量缸表的指針設定到零點（在這一點指示表指針在側頭的收縮側回轉）
氣缸直徑的測量（重點）

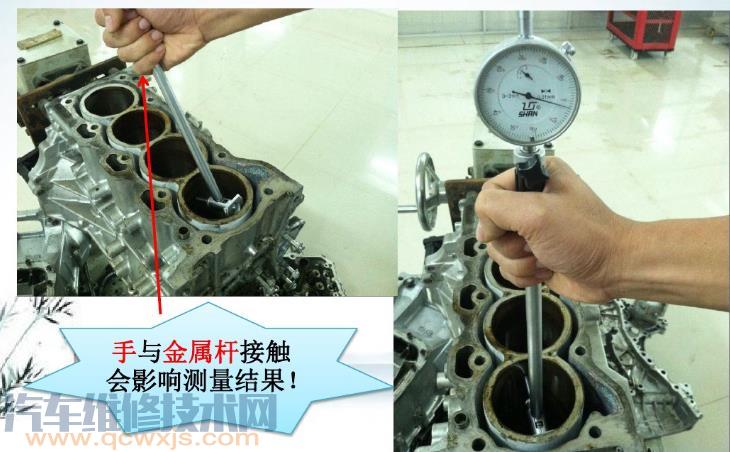

（1）先將量缸表的活動側頭以一定的角度放進氣缸中，然后用手壓住量缸表的桿身，慢慢地移動桿身使其與氣缸的軸線平行。
（2）左右（或上下）移動量缸表尋找最短距離的位置，即氣缸內經的最小值
（3）讀出指針所指示的最小值

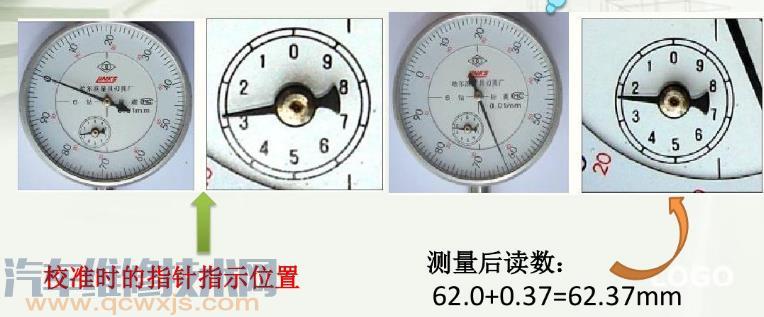

讀取測量值
（1）讀取延伸側的值X+Y（2）讀取收縮側的值X-Z其中X——標準尺寸（測微計的值，mm）
Y——量缸表的讀數（延伸側，mm）Z——量缸表的讀數（收縮側，mm）
注意事項
（1）指針調到“0”位后，將量缸表取下后就不能再調整指針。
（2）不要使量缸表和氣缸套相接觸，以免損壞量缸表。
（3）根據缸徑的直徑計算圓度和圓柱度。
氣缸體缸徑的測量方法步驟：

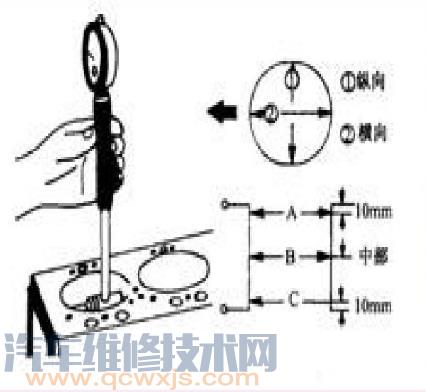

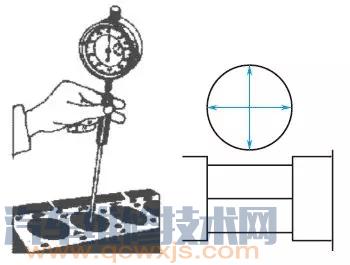

① 缸徑的測量部位
根據氣缸的磨損規律，測量缸徑時，應在氣缸軸向三個截面、三個方位上測量。最上面的截面在氣缸的上部，相當于活塞行程上止點時，第一道活塞環所在的位置，約距缸頂15mm；第二截面在氣缸的中部，約距缸頂35mm；第三截面在氣缸的下部接近下邊緣處，約距缸頂70mm。
② 調整量缸表測量接桿的長度
根據被測氣缸的直徑選擇合適的測量接桿及固定螺母旋入表桿下端。調整接桿長度，使其與活動測桿的總長度同被測氣缸直徑相適應，即使其測量范圍能包含該缸的最大和最小磨損缸徑。
③ 測取最小磨損缸徑。最小磨損缸徑在氣缸的下部，因此將量缸表的測桿伸入到接近氣缸孔下邊緣處。
④ 測取最大磨損缸徑。
⑤ 測量圓度和圓柱度誤差。測取最大磨損缸徑后即測取同一橫截面內的最小缸徑。為快捷起見，通常測取與最大磨損直徑相垂直的缸徑作為該平面內的最小磨損缸徑。
2 ;計算

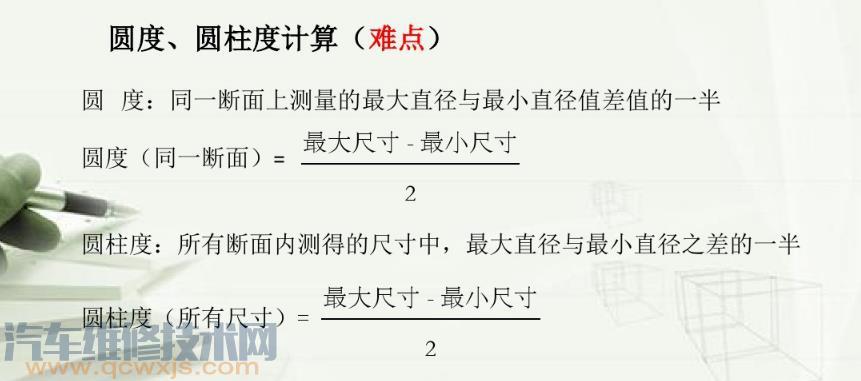

用上述步驟測得值即可計算出該缸的圓度和圓柱度誤差。
3 ;氣缸體缸徑測量結果的處理
根據所測得的最大磨損缸徑及圓度、圓柱度誤差值，與規定極限值比較，確定是否對氣缸進行修理。
氣缸磨損圓柱度達到0.174~0.250mm或圓度己達到0.050~0.063mm（以其中磨損量最大一個氣缸為準）要送至大修
