1.二極管的封裝形式

圖是常見的幾種二極管，它們都由一個PN結和兩個電極（引腳）構成。由于PN結的體積微小脆弱，既不具備機械強度，也無法手工操作使用。因此，制造二極管必須對PN結進行封裝。

常見的二極管

二極管封裝形式有多種。

例如，圖（c）中PN結安裝電極后，放置在模具中，再灌注樹脂類絕緣材料，從而成為錐體外形，如圖1-11（d）所示。二極管兩端電極長度一般為28mm，直徑為0.6mm；二極管體部長為11mm，直徑為4.5mm。

再如，圖1-12（a）采用電形成法制成PN結后，在鎵絲上焊接一根直徑為0.6mm、長為34mm的電極，在N型鍺片上也引出電極，然后采用吹制工藝，將PN結固定于直徑為4.5mm、長為10mm的真空玻璃管中，使其成為如圖1-12（b）所示的具有一定機械強度的二極管。

2.二極管的外形特點

PN結具有單向導電性，也就決定了二極管只能單向導通電流。當PN結加正向電壓時，能導通正向電流，正向電流是從P區經PN結流向N區，P區電極就是二極管正極，N區電極就是二極管負極。為了實際中便于識別使用，每個二極管的正、負極性都有其外形特征。

對于錐形二極管，錐端表示負極，圓面端表示正極，如圖1-14（b）、（c）所示。對于圓柱形二極管，常在外表一端用色點或色環表示負極，另一端就是正極，如圖1-14（a）、（d）、（e）所示。有的二極管是在外表印刷二極管符號標明其正負極，如圖1-14（f）所示。對于球冠形二極管，常用黑點標記負極，另一電極則是正極；有的則無色點標記，但兩引腳一長一短，長腳表示正極，短腳表示負極，如圖1-14（g）所示。有些大電流二極管采用金屬封裝，便于用螺絲固定于金屬片上，以利于散熱，如圖1-14（h）所示。還有的將兩個二極管對接后封裝成如圖1-14（i）所示形式，常稱之為半橋式整流二極管或簡稱半整流橋，其外表標記有“+”、“?”符號，以便于辨認。還有的將4 個二極管連接成橋式電路后封裝為圖1-14（j）所示的形式，常稱之橋式整流二極管，簡稱橋式整流器或全橋整流管。它有4 個引腳，其中兩個引腳上標記有“～”符號，用于連接交流電，另外兩個引腳上標記有“+”、“?”符號，表示它的正負極。

3.二極管的圖形符號

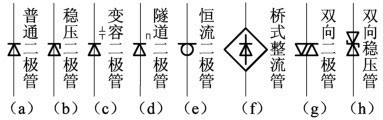

二極管的種類較多，為了繪制電路圖時便于描述，人為地規定了二極管的圖形符號。對不同種類的二極管，規定了不同的符號，如圖1-15所示。

 二極管圖形符號

圖（a）是普通二極管的圖形符號，以短橫線表示N區，用三角形表示P區，三角形與橫線的接觸點表示PN結，上端長豎線表示負極，下端長豎線表示正極。

圖（b）是穩壓二極管圖形符號，用橫折線表示PN結N區。

圖（c）是變容二極管圖形符號，在普通二極管符號旁加一個小電容符號。

圖（d）是隧道二極管圖形符號，在普通二極管符號旁加一個小隧道符號。

圖（e）是恒流二極管圖形符號，用圓圈取代普通二極管中的三角形，表示通過二極管的電流恒定不變。

圖（f）是在四邊棱形中間畫一個普通二極管符號，指明它是由4個二極管構成的整流橋，同時由二極管符號指明整流橋的極性。

圖（g）是雙向觸發二極管符號，它表明該管是由兩個反向的二極管構成的。

圖（h）是雙向穩壓二極管符號，它表明該管是由兩個反向的穩壓二極管構成的。二極管的文字符號用VD表示。
