可變電阻器的電路符號

可調電阻的構造和工作原理

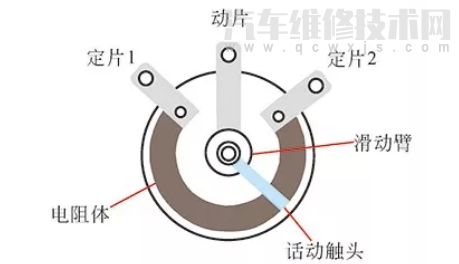

可變電阻通常由電阻體與轉動或滑動系統組成，即靠一個動觸點在電阻體上移動，獲得部分電壓輸出。可變電阻的結構如圖所示，它有三個引出端，其中定片1、定片2兩端間電阻值為最大，定片1、動片兩端間或定片2、動片兩端間的電阻值可以通過活動觸頭所在位置加以調節。活動觸頭與旋轉軸相連，即與動片相連，在彈簧壓力的作用下與電阻片保持接觸。

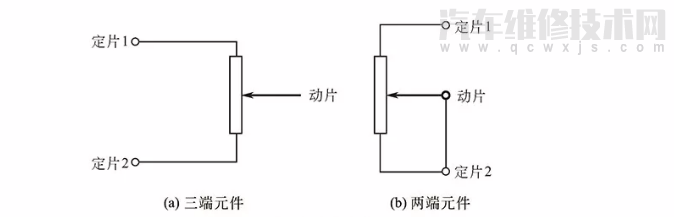

可變電阻用作分壓器時，是一個三端元件，如圖所示；可變電阻用作變阻器時，應把它接成兩端元件，即動片要與某一定片用導線直接相連。這里假設動片與定片2相連，圖所示。另外，可變電阻器也可以用動片與定片1相連，兩個定片引腳之間可以互換使用。

可變電阻一般用在電路中需要經常改變電阻阻值的地方，在汽車電路中，它主要用作位置傳感器，如發動機電控系統的節氣門位置傳感器、加速踏板位置傳感器、空調風門伺服電動機電位計等。這些傳感器可以精確計量某些位置的微小變化，將位置信號轉換成電壓信號輸出。
