汽車CAN總線常見的8種故障與排除方法（上）

07-20

CAN總線出問題時往往伴隨著多種故障，如儀表板顯示異常，車輛無法啟動，啟動后無法熄滅等等。我們我們主要介紹常見的8種CAN總線故障類型及具體的排查方法。以下為正文。

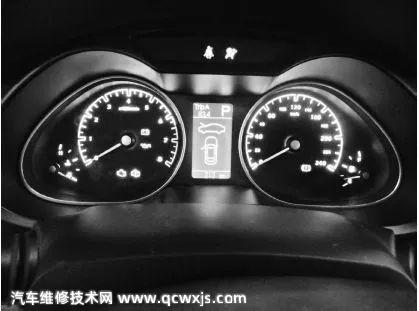

最為常見的故障癥狀是儀表板的顯示異常，如下圖所示。

在檢修過程中，首先應查看具體的故障癥狀，根據故障癥狀和網絡結構圖來初步分析有可能是哪些原因造成的，然后使用相關的診斷儀器進行診斷，根據診斷結果制訂相關檢修方案，做到心中有數，目標明確。

接著查找具體的故障部位和原因，同時結合相應的檢測方法和測量結果找到故障點，從而徹底排除故障。

由于CAN網絡采用多種協議，每個控制模塊的端口在正常的情況下都有標準電壓，因此電壓測量法可用于判斷線路是否有對地或電源短路、相線間短路等問題。

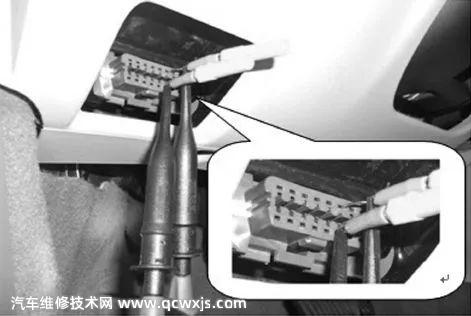

為了確定CAN H 或CAN L 導線是否損壞或信號是否正常，可以測量其對地電壓（平均電壓）。測量點通常在OBD診斷接口處，如下圖所示。

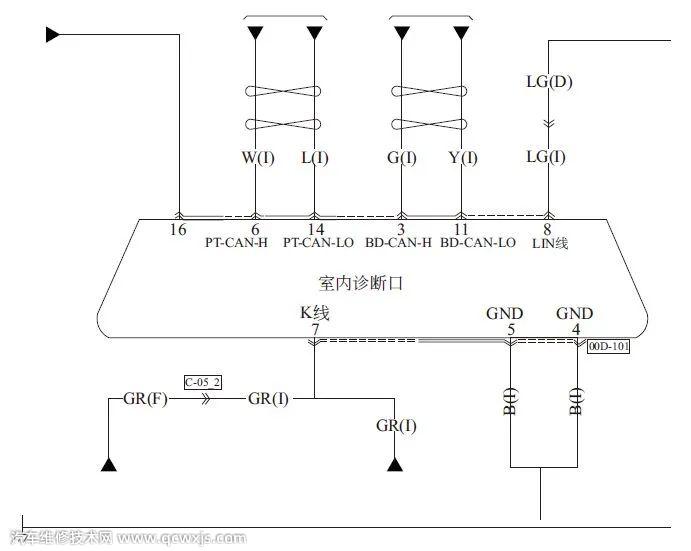

診斷接口的6號針腳連接CAN H 導線，14號針腳連接CAN L 導線。如果診斷接口上連接有兩組CAN總線，那么動力CAN總線使用6號和14號針腳，舒適總線使用3號和11號針腳。診斷接口的針腳含義如下圖所示。

正常情況下，當CAN總線喚醒后，CAN H 對地電壓約為2.656V，CAN L 對地電壓約為2.319V，而且兩者相加為4.975V ▼

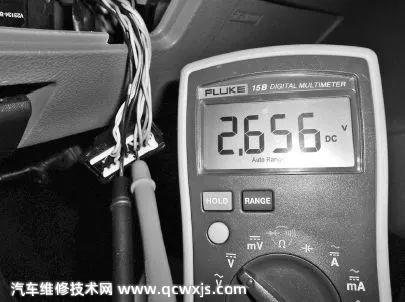

正常的CAN H 電壓

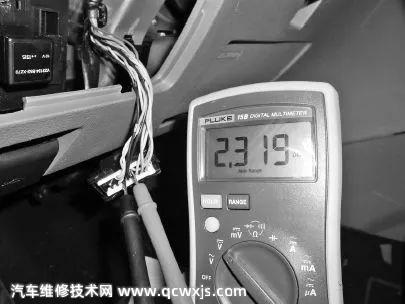

正常的CAN L 電壓

CAN故障通常的原因有CAN線短路、對電源短路、對地短路、相互接反。

1. CAN H 與CAN L 短路

當CAN H 與CAN L 短路時，CAN網絡會關閉，無法再進行通信。會有相應的網絡故障碼。CAN H 與CAN L 短路的總線波形如下圖所示。

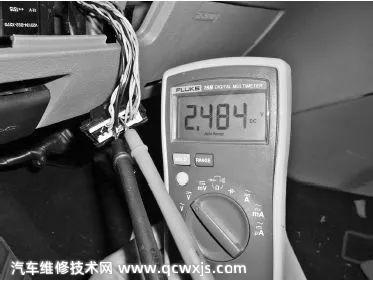

當兩者相互短路之后，CAN電壓電位置于隱性電壓值（約2.5V）。實際測量?jī)蓷lCAN導線的電壓，會發現始終在2.5V左右，基本不變化，如下所示。

故障排除方法：通過插拔CAN總線上的控制模塊（節點），可以判斷是由節點引起的短路還是導線連接引起的短路。

逐個斷開節點，若電壓恢復正常，則說明該節點有問題。若斷開所有節點后電壓還沒有變化，則說明線路短路。

2. CAN H 對電源（正極）短路

當出現CAN H 對電源（正極）短路這種故障時，根據CAN總線的容錯特性，可能出現整個CAN網絡無法通信的情況或產生相關故障碼。

以對12V電源短路為例，此時CAN H 電壓電位被置于12V，CAN L 線的隱性電壓被置于大約12V。CAN H 對電源短路的總線波形如下圖所示。

實際測量電壓，若CAN H 電壓為12V，CAN L 電壓被置于約為11V，則說明出現此類故障。CAN H 對電源短路的CAN H 電壓如下圖所示。

CAN H 對電源短路的CAN L 電壓如下圖所示。

故障原因：如果不是CAN H 導線對外部電源短路引起的，那么這種故障就有可能是控制模塊內部的CAN收發器損壞造成的。故障查找方法同上。

3. CAN H 對地短路

當出現CAN H 對地短路這種故障時，根據CAN總線的容錯特性，可能出現整個CAN網絡無法通信的情況或產生相關故障碼。

CAN H 的電壓位于0V，CAN L 電壓也位于0V，可是在CAN L 導線上還能夠看到一小部分的電壓變化。CAN H 對地短路的總線波形如下圖所示。

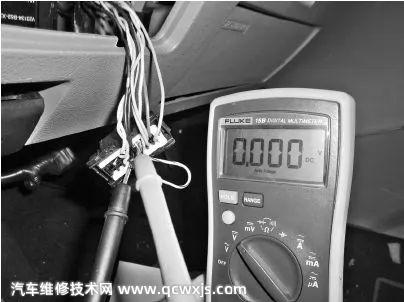

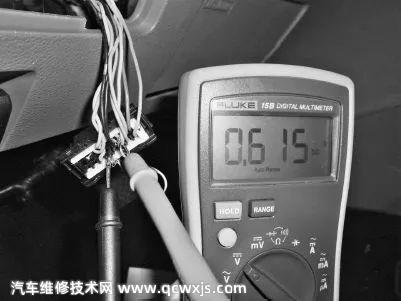

實際測量電壓，若CAN H 和CAN L 電壓均約為0V，且無斷路問題，則說明出現此類故障。CAN H 對地短路的CAN H 電壓如下圖所示。

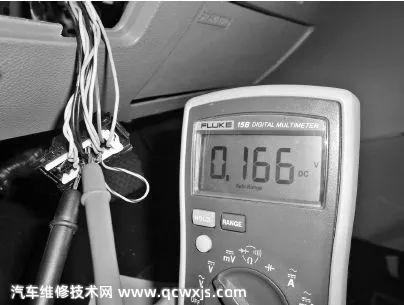

CAN H 對地短路的CAN L 電壓如下圖所示。

故障原因：如果不是CAN H 導線對外部地線短路引起的，那么這種故障就可能是控制模塊內部的CAN收發器損壞造成的。故障查找方法同上。

4. CAN L 對地短路

當出現CAN L 對地短路這種故障時，根據CAN總線的容錯特性，可能出現整個CAN網絡無法通信的情況或產生相關故障碼。

但是對于某些車系，如海馬車系，其CAN L 對地短路的容錯特性較好，車輛基本能夠正常使用，即在客戶體驗層面上沒有明顯的異常現象，但從診斷方面來講，會影響網絡傳輸速度。

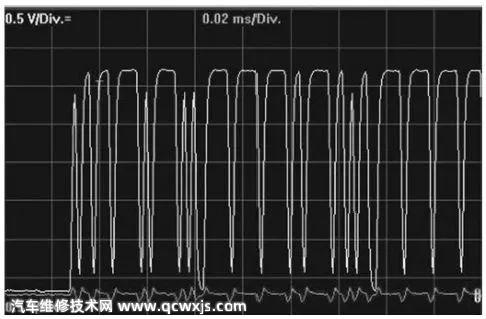

此時CAN L 電壓約為0V。CAN H 線的隱性電壓被降至0V，但顯性電壓基本不變，因此波形被拉長，依然可以傳輸數據，由此可說明CAN L 對地短路的容錯特性較好原因。CAN L 對地短路的總線波形如下圖所示。
