紅旗盛世P0103故障碼怎么消除紅旗盛世故障碼P0103排除方法

06-20

紅旗盛世故障碼：P0103詳細介紹如下：

故障所屬系統范圍：暫無

適用車型：紅旗盛世

中文含義解釋：
P0100：質量式空氣流量計電路故障
P0102：空氣流量計電路低輸入
P0103：空氣流量計電路高輸入

英文含義：暫無

P0103故障碼相關知識：

暫無

故障原因和影響：
P0100：質量式空氣流量計電路故障
01 DTC檢測條件
01-01 發動機轉速為4

000rpm時，質量式空氣流量計電路開路或短路超過3秒。
02 故障可能發生部位
02-01 質量式空氣流量計電流開路或短路。
02-02 質量式空氣流量計。
02-03 ECM。
P0102：空氣流量計電路低輸入
01 DTC檢測條件
01-01 發動機轉速為4

000rpm時，質量式空氣流量計電路開路超過3秒。
02 故障可能發生部位
02-01 質量式空氣流量計電流開路或短路。
02-02 質量式空氣流量計。
02-03 ECM。
P0103：空氣流量計電路高輸入
01 DTC檢測條件
01-01 發動機轉速為4

000rpm時，質量式空氣流量計電路短路超過3秒。
02 故障可能發生部位
02-01 質量式空氣流量計電流開路或短路。
02-02 質量式空氣流量計。
02-03 ECM。
參考：
確認DTC“P0100、P0102 或P0103”后，用Intelligent Tester Ⅱ在“Powertrain/Engine and ECT/DTC”中確認空氣流量質量比。

建議及解決方法：

參考：
用Intelligent Tester Ⅱ讀取定格數據。定格數據記錄了檢測到故障時發動機的情況。進行故障排除時，定格數據可以判定故障發生時車輛是否行駛、發動機是否暖機、空燃比大或小以及發生故障時的其他相關數據。
01 讀取Intelligent Tester Ⅱ的數值(質量空氣流量)
01-01 將Intelligent Tester Ⅱ連接到DLC3。
01-02 起動發動機。
01-03 打開Intelligent Tester Ⅱ。
01-04 選擇下列菜單項目： Powertrain/Engine/Data List/MAF。
01-05 讀取數值。

A，進行02步。
B，進行06步。
C，檢查間歇性故障。

02 檢查質量式空氣流量計(傳感器電源)
02-01 打開點火開關(IG)。
02-02 斷開質量式空氣流量計連接器。

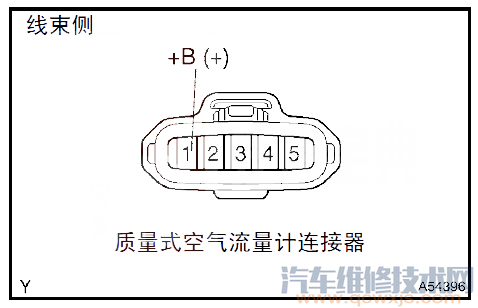

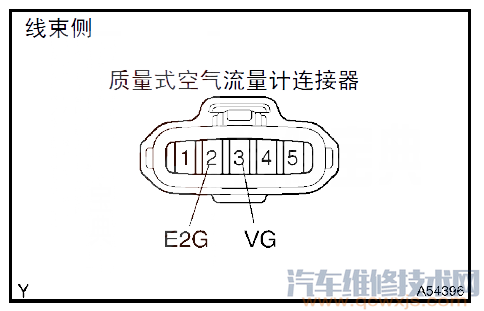

02-03 測量線束側連接器的端子和車身接地間的電壓。

是，進行03步。
否，進行05步。
03 檢查ECM(VG電壓)
03-01 起動發動機。

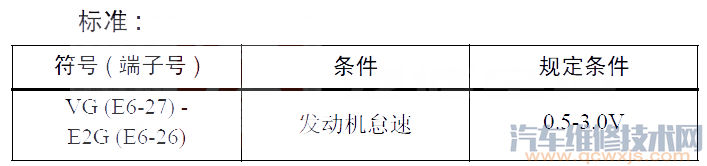

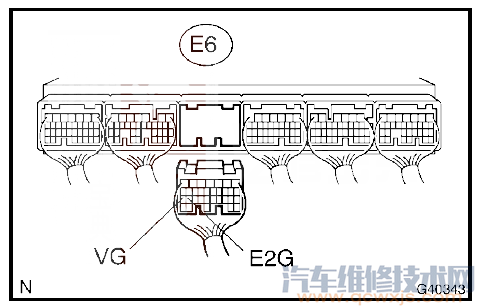

03-02 測量E6 ECM連接器端子間的電壓。
參考：
擋位應為P擋或N擋，且空調開關關閉。

是，更換ECM。

否，進行04步。
04 檢查線束和連接器(質量式空氣流量計-ECM)
04-01 斷開質量式空氣流量計連接器。
04-02 斷開E6 ECM連接器。
04-03 測量線束側連接器間的電阻。

是，進行05步。
否，修理或更換線束或連接器。
05 檢查線束和連接器(質量式空氣流量計-2號EFI保險絲)
05-01 斷開質量式空氣流量計連接器。

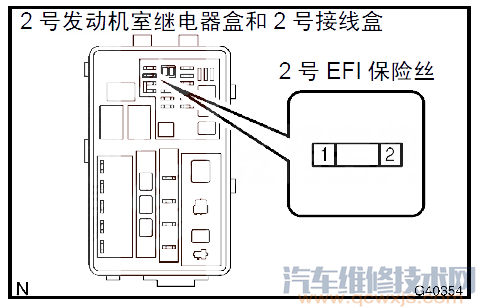

05-02 從2號發動機室繼電器盒和2號接線盒上拆下2號EFI保險絲。
05-03 測量線束側連接器間的電阻。

是，檢查ECM電源電路。

否，修理或更換線束或連接器。
06 檢查ECM(傳感器接地)

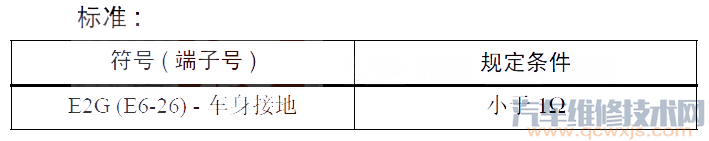

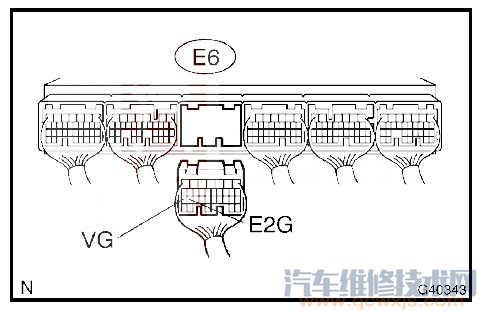

06-01 測量E6 ECM連接器的端子和車身接地間的電阻。

是，進行07步。
否，更換ECM。

07 檢查線束和連接器(質量式空氣流量計-ECM)
07-01 斷開質量式空氣流量計連接器。
07-02 斷開E6 ECM連接器。

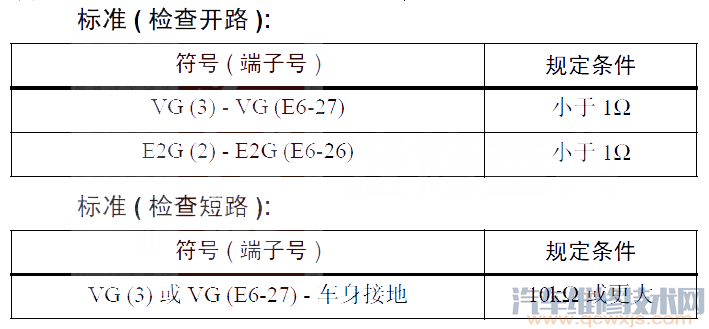

07-03 測量線束側連接器間的電阻。

是，更換質量式空氣流量計。
否，修理或更換線束或連接器。
