謳歌RLP0123故障碼怎么消除 謳歌RL故障碼P0123排除方法
故障所屬系統范圍:暫無
適用車型:謳歌RL
中文含義解釋:
P0123:TP傳感器A電路高電壓
英文含義:暫無
P0123故障碼相關知識:
暫無
故障原因和影響:
建議及解決方法:
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS檢查數據表中的TP SENSORA。
是否約為4.8伏或更高?
是,轉至步驟4。
否,間歇性故障,此時系統正常。檢查節氣門體和節氣門執行器控制單元是否連接不良或端子松動。
04 使用HDS檢查是否有瞬時DTC或DTC。
是否同時顯示DTC P0123和P0223?
是,轉至步驟13。
否,轉至步驟5。
05 測量節氣門體6針連接器1號端子和車身搭鐵之間的電壓。
是否約為5.0伏?
是,轉至步驟20。
否,轉至步驟6。
06 將點火開關轉至OFF的位置。
07 斷開節氣門體6針連接器。
08 斷開PCM分線束與節氣門執行器控制單元分線束之間的13針連接器。
09 用跨接線連接節氣門體6針連接器1號端子與車身搭鐵。
10 檢查13針連接器4號端子和車身搭鐵之間是否導通。
是否導通?
是,轉至步驟11。
否,修理節氣門體和13針連接器(TPSA線路)之間線束的斷路,然后轉至步驟22。
11 斷開節氣門執行器控制單元16針連接器,左駕駛車型、右駕駛車型。
12 檢查節氣門執行器控制單元16針連接器10號端子和13針連接器4號端子之間是否導通。
是否導通?
是,用已知良好的節氣門執行器控制單元替換,左駕駛車型、右駕駛車型,然后轉至轉至步驟22并重新檢查。如果不顯示DTC P0123,更換原有的節氣門執行器控制單元,左駕駛車型、右駕駛車型,然后轉至步驟22。如果顯示DTC P0123,轉至步驟20。
否,修理節氣門執行器控制單元和13針連接器(TPSA線路)之間線束的斷路,然后轉至步驟22。
13 將點火開關轉至OFF的位置。
14 斷開節氣門體6針連接器。
15 斷開PCM分線束與節氣門執行器控制單元分線束之間的13針連接器。
16 用跨接線連接節氣門體6針連接器4號端子與車身搭鐵。

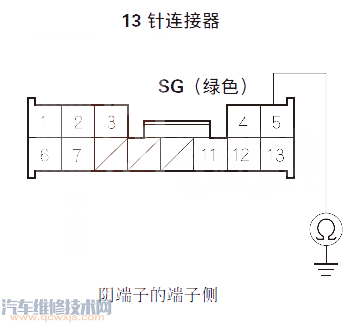

17 檢查13針連接器5號端子和車身搭鐵之間是否導通。
是否導通?
是,轉至步驟18。
否,修理節氣門體和13針連接器(SG線路)之間線束的斷路,然后轉至步驟22。
18 斷開節氣門執行器控制單元16針連接器,左駕駛車型、右駕駛車型。

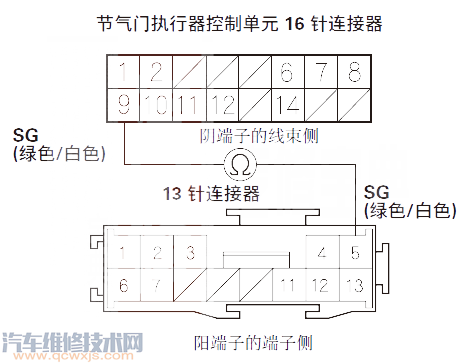

19 檢查節氣門執行器控制單元16針連接器9號端子和13針連接器5號端子之間是否導通。
是否導通?
是,用已知良好的節氣門執行器控制單元替換,左駕駛車型、右駕駛車型,然后轉至轉至步驟22并重新檢查。如果不顯示DTC P0123,更換原有的節氣門執行器控制單元,左駕駛車型、右駕駛車型,然后轉至步驟22。如果顯示DTC P0123,轉至步驟20。
否,修理節氣門執行器控制單元(SG線路)和13針連接器之間線束的斷路,然后轉至步驟22。
20 將點火開關轉至OFF的位置。
21 更換節氣門體。
22 重新連接所有連接器。
23 將點火開關轉至ON(II)位置。
24 使用HDS重新設定PCM。
25 執行PCM怠速學習程序。
26 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0123?
是,檢查節氣門體和節氣門執行器控制單元是否連接不良或端子松動,然后轉至步驟1。
否,故障排除完成。如果顯示其他瞬時DTC或DTC,轉至顯示DTC的故障排除。
