故障所屬系統范圍：暫無

適用車型：思域

中文含義解釋：
P0301：1號氣缸缺火
P0302：2號氣缸缺火
P0303：3號氣缸缺火
P0304：4號氣缸缺火

英文含義：暫無

P0301故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 打開點火開關至ON(II)。
02 使用HDS清除故障診斷代碼(DTC)。
03 起動發動機(位于空檔或駐車位置)，然后，使其在無負荷的情況下怠速運轉。
04 使用HDS在DTC菜單中監測DTC P0301，P0302，P0303或P0304的OBD狀態(OBDSTATUS)。屏幕是否顯示未通過(FAILED)？
是，進行09步。
否，如果屏幕顯示通過(PASSED)，進行5步。如果屏幕顯示執行(EXECUTING)，保持發動機怠速運轉狀態直至出現結果。如果屏幕顯示不符合條件(OUTOFCONDITION)，等待幾分鐘，然后重新檢查。
05 使用HDS，對數據表(DATALIST)中1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)進行10分鐘檢查。1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)是否顯示缺火次數？
是，進行09步。
否，進行06步。
06 在所記錄的下列凍結故障數據范圍內，進行幾分鐘的車輛試駕：
06-01 發動機轉速
06-02 VSS
06-03 RELTP傳感器
06-04 CLV(計算負荷值)
06-05 APP傳感器
07 使用HDS在DTC菜單中監測DTC P0301，P0302，P0303或P0304的OBD狀態(OBDSTATUS)屏幕是否顯示未通過(FAILED)？
是，進行09步。
否，如果屏幕顯示通過(PASSED)，進行8步。如果屏幕顯示執行(EXECUTING)，保持駕駛狀態直至出現結果。如果屏幕顯示不符合條件(OUTOFCONDITION)，進行6步，并重新檢查。
08 使用HDS，對數據表(DATALIST)中1號氣缸缺火(CYL1MISFIRE1)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)進行10分鐘檢查。1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)是否顯示缺火次數？
是，進行09步。
否，間歇性故障，此時系統正常。檢查燃油系統電路連接是否良好或松動。
09 關閉點火開關。
10 將故障氣缸的點火線圈與另一個氣缸的點火線圈調換。
11 在所記錄的下列凍結故障數據范圍內，進行幾分鐘的車輛試駕：
11-01 發動機轉速
11-02 VSS
11-03 RELTP傳感器
11-04 CLV(計算負荷值)
11-05 APP傳感器
12 使用HDS，對數據表(DATALIST)中1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)進行10分鐘檢查。1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)是否顯示缺火次數？
是，進行13步。
否，由于點火線圈插頭連接良好出現間歇性缺火(當前無缺火現象)。確保線圈連接牢固。
13 判斷哪個氣缸缺火。缺火是否發生在調換了點火線圈的另一個氣缸內？
是，更換有故障的點火線圈，然后，進行42步。
否，進行14步。
14 關閉點火開關。
15 將故障氣缸的火花塞與另一個氣缸的火花塞調換。
16 在所記錄的下列凍結故障數據范圍內，進行幾分鐘的車輛試駕：
16-01 發動機轉速
16-02 VSS
16-03 RELTP傳感器
16-04 CLV(計算負荷值)
16-05 APP傳感器
17 使用HDS，對數據表(DATALIST)中1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)進行檢查10分鐘。CYL1MISFIRE(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)是否顯示缺火次數？
是，進行18步。
否，由于火花塞臟污等原因出現間歇性缺火(當前無缺火現象)。
18 判斷缺火的氣缸。缺火是否發生在調換了火花塞的另一個氣缸內？
是，更換有故障的火花塞，然后，進行42步。
否，進行19步。
19 關閉點火開關。
20 將故障氣缸的噴油嘴與另一個氣缸的噴油嘴調換。
21 起動發動機，使發動機怠速運轉兩分鐘。
22 在所記錄的下列凍結故障數據范圍內，進行幾分鐘的車輛試駕：
22-01 發動機轉速
22-02 VSS
22-03 RELTP傳感器
22-04 CLV(計算負荷值)
22-05 APP傳感器
23 使用HDS，對數據表(DATALIST)中1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)進行檢查10分鐘。1號氣缸缺火(CYL1MISFIRE)，2號氣缸缺火(CYL2MISFIRE)，3號氣缸缺火(CYL3MISFIRE)和/或4號氣缸缺火(CYL4MISFIRE)是否顯示缺火次數？
是，進行24步。
否，由于噴油嘴插頭連接良好出現間歇性缺火(當前無缺火現象)。檢查噴油嘴是否連接良好或松動。
24 判斷哪個氣缸缺火。缺火是否發生在調換了噴油嘴的另一個氣缸內？
是，更換有故障的噴油嘴，然后進行42步。
否，進行25步。
25 進行發動機壓力測試與氣缸檢漏。發動機是否通過兩項測試？
是，進行26步。
否，對發動機進行檢修，然后進行40步。
26 進行VTEC搖臂測試。發動機是否通過上述測試？
是，進行27步。
否，對VTEC搖臂進行檢修，然后進行40步。
27 關閉點火開關。
28 使用HDS短接SCS線。
29 斷開PCM插頭C(44芯)。
30 打開點火開關至ON(II)。

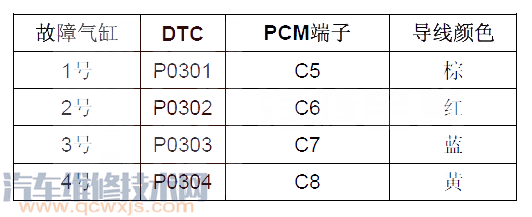

31 測量車身地線與相應故障氣缸的PCM插頭端子(見下表)之間的電壓。


是否為蓄電池電壓？
是，進行39步。
否，進行32步。
32 關閉點火開關。
33 斷開故障氣缸的噴油嘴2芯插頭。
34 打開點火開關至ON(II)。
35 測量噴油嘴2芯插頭1號端子與車身地線之間的電壓。

是否為蓄電池電壓？
是，進行36步。
否，排除噴油嘴與PGM-FI系統主繼電器1C之間的導線斷路故障，然后進行40步。
36 關閉點火開關。

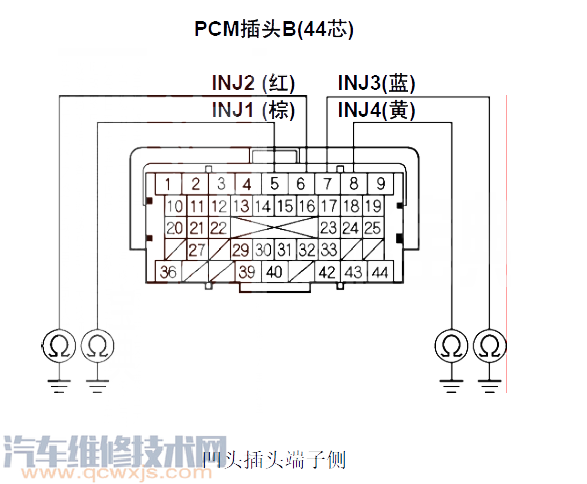

37 檢查車身地線與相應故障氣缸的PCM插頭端子(見下表)之間的導通性。


是否導通？
是，排除PCM與噴油嘴之間導線的短路故障，然后進行40步。
否，進行38步。

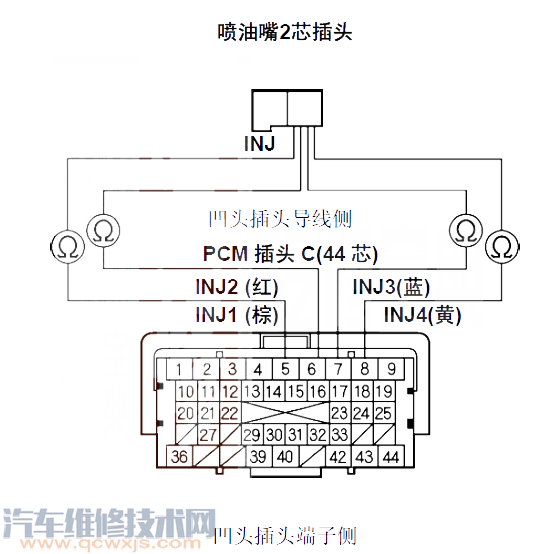

38 檢查相應故障氣缸的噴油嘴2芯插頭2號端子與相應故障氣缸的PCM插頭端子(見下表)之間的導通性。


是否導通？
是，進行39步。
否，排除PCM與噴油嘴之間的導線斷路故障，然后進行40步。

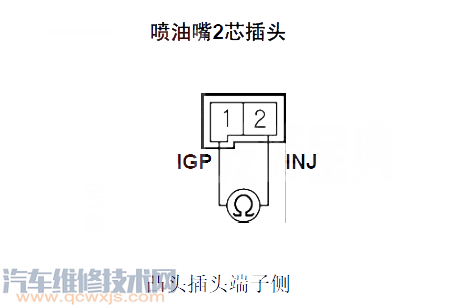

39 在噴油嘴側，測量噴油嘴2芯插頭1號端子與2號端子之間的電阻。

電阻是否為10-13Ω？
是，進行50步。
否，更換噴油嘴，然后進行40步。
40 關閉點火開關。
41 重新連接所有插頭。
42 打開點火開關至ON(II)。
43 使用HDS重新設置PCM。
44 使用HDS清除CKP模式。
45 進行PCM怠速學習程序。
46 進行CKP模式學習程序。
47 在所記錄的下列凍結故障數據范圍內，進行幾分鐘的車輛試駕：
47-01 發動機轉速
47-02 VSS
47-03 RELTP傳感器
47-04 CLV(計算負荷值)
47-05 APP傳感器
48 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P0301，P0302，P0303或P0304？
是，檢查點火線圈，噴油嘴，PCM端子之間是否連接不良或松動，然后進行DTC P0300，P0301，P0302，P0303或P0304故障處理。
否，進行49步。
49 使用HDS在DTC菜單中監測DTC P0301，P0302，P0303或P0304的OBD狀態(OBDSTATUS)屏幕是否顯示通過(PASSED)？
是，故障處理完成。如果在48步顯示其他DTC或臨時DTC，則排除DTC故障。
否，如果屏幕顯示未通過(FAILED)，則檢查點火線圈，噴油嘴，PCM端子之間是否連接不良或松動，然后進行1步。如果屏幕顯示執行(EXECUTING)，則保持駕駛狀態直至出現結果。如果屏幕顯示不符合條件(OUTOFCONDITION)，則進行47步。
50 重新連接所有插頭。
51 如果PCM不是最新版軟件，則升級PCM，或使用運行良好的PCM替換。
52 在所記錄的下列凍結故障數據范圍內，進行幾分鐘的車輛試駕：
52-01 發動機轉速
52-02 VSS
52-03 RELTP傳感器
52-04 CLV(計算負荷值)
52-05 APP傳感器
53 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P0301，P0302，P0303或P0304？
是，檢查點火線圈，噴油嘴，PCM端子之間是否連接不良或松動。如果已升級PCM軟件，則替換運行良好的PCM，然后進行52步。如果已替換PCM，則進行01步。
否，進行54步。
54 使用HDS在DTC菜單中監測DTC P0301，P0302，P0303或P0304的OBD狀態(OBDSTATUS)屏幕是否顯示通過(PASSED)？
是，如果已升級PCM軟件，則故障處理完成。如果替換PCM軟件，則更換原來的PCM。如果53步顯示其他DTC或臨時DTC，則排除DTC故障。
否，如果屏幕顯示未通過(FAILED)，則檢查點火線圈，噴油嘴，PCM端子之間是否連接不良或松動。如果已升級PCM軟件，則替換運行良好的PCM，然后進行52步。如果替換PCM軟件，則進行01步。如果屏幕顯示執行(EXECUTING)，則保持駕駛狀態直至出現結果。如果屏幕顯示不符合條件(OUTOFCONDITION)，則進行52步，并重新檢查。
