艾力紳P0353故障碼是什么 艾力紳故障碼P0353排除方法
故障所屬系統范圍:暫無
適用車型:艾力紳
中文含義解釋:
P0351:1號氣缸點火線圈電路故障
P0352:2號氣缸點火線圈電路故障
P0353:3號氣缸點火線圈電路故障
P0354:4號氣缸點火線圈電路故障
英文含義:暫無
P0353故障碼相關知識:
暫無
故障原因和影響:
建議及解決方法:
01 將點火開關旋至ON(II)位置。
02 利用HDS清除DTC。
03 起動發動機。
04 利用HDS檢查未知或確定的DTC。是否顯示DTCP0351、P0352、P0353或P0354?
是,進入步驟05。
否,間歇性失效
此時系統正常。檢查點火線圈與PCM插頭間連接不良或松動故障。
05 將點火開關旋至LOCK(0)位置。
06 將故障氣缸的點火線圈與另一個氣缸的點火線圈調換。
07 起動發動機。
08 利用HDS檢查未知或確定的DTC。DTC是否顯示在已更換氣缸的位置?
是,更換故障點火線圈,然后進入步驟25。
否,進入步驟09。
09 將點火開關旋至LOCK(0)位置。
10 檢查發動機蓋下保險絲/繼電器盒內13號點火線圈保險絲(15A)。保險絲是否完好?
是,進入步驟11。
否,進入步驟12。
11 測試發動機蓋下保險絲/繼電器盒內的點火線圈繼電器(A)。
點火線圈繼電器是否完好?
是,進入步驟15。
否,更換點火線圈繼電器,然后進入步驟25。
12 拆下發動機蓋下保險絲/繼電器盒內的點火線圈繼電器(A)。
13 斷開所有點火線圈3芯插頭。
14 檢查1號點火線圈3芯插頭1號端子與車身搭鐵線間的導通性。
是否導通?
是,排除點火線圈與點火線圈繼電器間線束短路故障。并且更換13號點火線圈(15A)保險絲,然后進入步驟25。
否,檢查發動機蓋下保險絲/繼電器盒,如果需要更換它,然后進入步驟25。
15 重新安裝點火線圈繼電器。
16 從故障氣缸斷開點火線圈3芯插頭。
17 將點火開關旋至ON(II)位置。
18 測量故障氣缸爆震傳感器點火線圈3芯插頭1號端子與車身搭鐵線間電壓(如下表格)。
是否為電池電壓?
是,進入步驟19。
否,排除點火線圈與點火線圈繼電器間線束斷路故障,然后進入步驟25。
19 將點火開關旋至LOCK(0)位置。

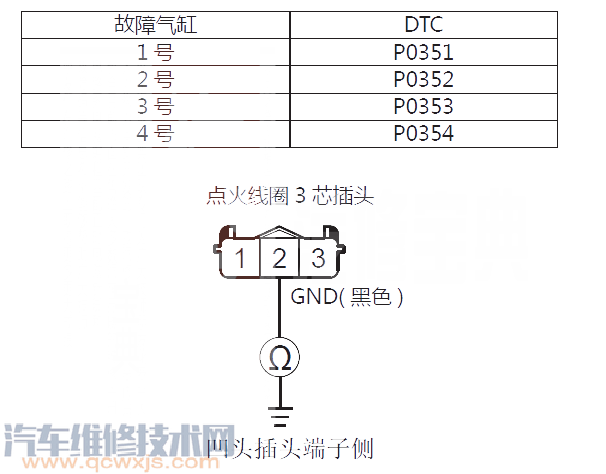

20 檢查故障氣缸點火線圈3芯插頭2號端子與車身搭鐵線間的導通性(入下表格)。
是否導通?
是,進入步驟21。
否,排除點火線圈與G101間線束斷路故障,然后進入步驟25。
21 利用HDS短接SCS線。
22 斷開PCM插頭C(49芯)。

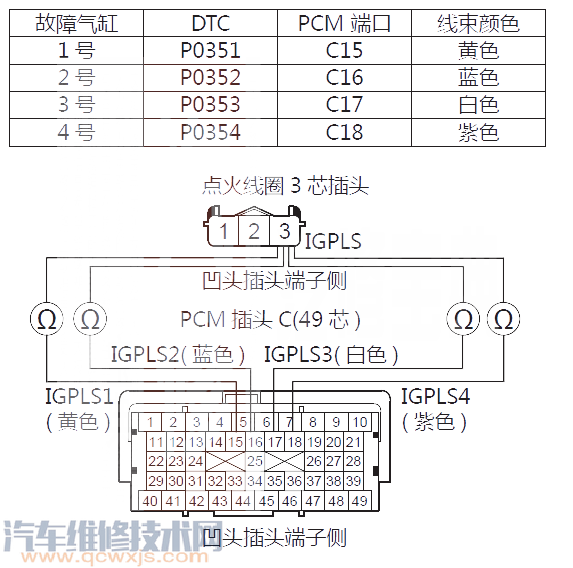

23 檢查車身搭鐵線與故障氣缸適合的PCM插頭端子間的導通性。(如下表格)。
是否導通?
是,排除PCM與點火線圈間線束短路故障,然后進入步驟25。
否,進入步驟24。
24 檢查故障氣缸的相應點火線圈3芯插頭3號端子與相應PCM插頭端子之間的導通性(如下表格)。
是否導通?
是,進入步驟31。
否,排除PCM與點火線圈間線束斷路故障,然后進入步驟25。
25 將點火開關旋至LOCK(0)位置。
26 重新連接所有插頭。
27 將點火開關旋至ON(II)位置。
28 利用HDS重新設置PCM。
29 進行PCM怠速學習程序。
30 利用HDS檢查未知或確定的DTC。是否顯示DTCP0351、P0352、P0353或P0354?
是,檢查點火線圈與PCM插頭間連接不良或松動故障,然后進入步驟01。
否,故障處理已完成。如果有任何未知或確定的DTC被顯示,進行所示DTC相關故障處理。
31 重新連接所有插頭。
32 如果PCM不是最新版本,將其更新,或更換一個已知運行良好的PCM。
33 利用HDS檢查未知或確定的DTC。是否顯示DTCP0351、P0352、P0353或P0354?
是,檢查點火線圈與PCM插頭間連接不良或松動故障。如果PCM已更新,更換一個已知運行良好的PCM,然后重新檢查。如果PCM被更換,進入步驟01。
否,如果PCM被更新,故障處理已完成。如果PCM被更換,更換原來的PCM。如果有任何未知或確定的DTC被顯示,進行所示DTC相關故障處理。
