思迪P0563故障碼什么問題 思迪故障碼P0563故障原因
故障所屬系統范圍:暫無
適用車型:思迪
中文含義解釋:
P0563:ECM/PCM 電源電路電壓異常
英文含義:暫無
P0563故障碼相關知識:
暫無
故障原因和影響:
建議及解決方法:
01 將點火開關轉至ON (II) 位置。
02 使用HDS 清除DTC。
03 將點火開關轉至LOCK (0) 位置。
04 等待10 秒鐘。
05 將點火開關轉至ON (II) 位置。
06 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P0563?
是,進行07步。
否,間歇性故障,此時系統正常。檢查PGM-FI 主繼電器1 和ECM/PCM 是否連接不良或端子松動。
07 將點火開關轉至LOCK (0) 位置。
08 使用HDS 跨接SCS 線路。
09 斷開ECM/PCM 插接器A (49 針)。
10 測量ECM/PCM 插接器端子A7 和車身搭鐵之間的電壓。
是否有蓄電池電壓?
是,進行13步。
否,進行11步。
11 拆下駕駛員側儲物箱(A) ,然后將PGM-FI 主繼電器1 (B) 從儀表板下保險絲/繼電器盒上拆下
12 檢查ECM/PCM 插接器端子A7 和車身搭鐵之間是否導通。
是否導通?
是,修理ECM/PCM (A7) 和PGM-FI 主繼電器1 之間線束的短路,然后進行16步。
否,進行15步。
13 拆下駕駛員側儲物箱(A) ,然后將PGM-FI 主繼電器1 (B) 從儀表板下保險絲/繼電器盒上拆下。

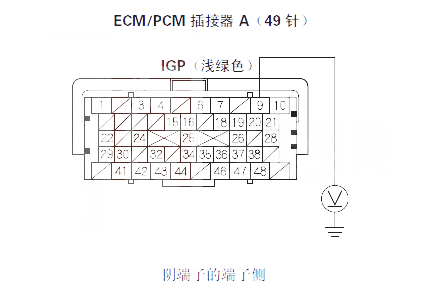

14 測量ECM/PCM 插接器端子A9 和車身搭鐵之間的電壓。
是否有蓄電池電壓?
是,修理ECM/PCM (A9) 和PGM-FI 主繼電器1 之間線束對電源的短路,然后進行16步。
否,進行15步。
15 測試PGM-FI 主繼電器1 。PGM-FI 主繼電器1 是否正常?
是,進行23步。
否,更換PGM-FI 主繼電器1,然后進行16步。
16 重新連接所有插接器。
17 將點火開關轉至ON (II) 位置。
18 使用HDS 重新設定ECM/PCM。
19 執行ECM/PCM 怠速學習程序。
20 將點火開關轉至LOCK (0) 位置。
21 等待10 秒鐘。
22 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P0563?
是,檢查PGM-FI 主繼電器1 和ECM/PCM 是否連接不良或端子松動,然后進行01步。
否,故障排除完成。如果顯示其他臨時DTC 或DTC,轉至顯示DTC 的故障排除。
23 重新連接所有插接器。
24 如果ECM/PCM 軟件版本不是最新,則將其更新,或者換上已知良好的ECM/PCM。
25 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P0563?
是,檢查PGM-FI 主繼電器1 和ECM/PCM 是否連接不良或端子松動。如果ECM/PCM 已經更新,用已知良好的ECM/PCM進行替換,然后轉至步驟20。如果ECM/PCM 已經替換,進行01步。
否,如果ECM/PCM 已更新,故障排除完成。如果ECM/PCM 已經替換,則更換原來的ECM/PCM。如果顯示其他臨時DTC 或DTC,轉至顯示DTC 的故障排除。
