故障所屬系統范圍：暫無

適用車型：艾力紳

中文含義解釋：
P0563：PCM電源電路電壓不符合規定值

英文含義：暫無

P0563故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關旋至ON(II)位置。
02 利用HDS清除DTC。
03 將點火開關旋至LOCK(0)位置。
04 等待10秒。
05 將點火開關旋至ON(II)位置。
06 利用HDS檢查未知或確定的DTC。是否顯示DTCP0563？
是，進入步驟07。
否，間歇性失效

此時系統正常。檢查PGM-FI主繼電器1與PCM間插頭連接不良與松動故障。
07 將點火開關旋至LOCK(0)位置。
08 利用HDS短接SCS線。
09 斷開PCM插頭A（49芯）。
10 測量PCM插頭端子A7與車身搭鐵線間的電壓。

是否為電池電壓？
是，進入步驟13。
否，進入步驟11。
11 從發動機蓋保險絲/繼電器盒拆下PGM-FI主繼電器1（A）。

12 檢查PCM插頭端子A7與車身搭鐵線間的導通性。

是否導通？
是，排除PCM（A7）與PGM-FI主繼電器1間線束短路故障，然后進入步驟16。
否，進入步驟15。
13 從發動機蓋保險絲/繼電器盒拆下PGM-FI主繼電器1（A）。

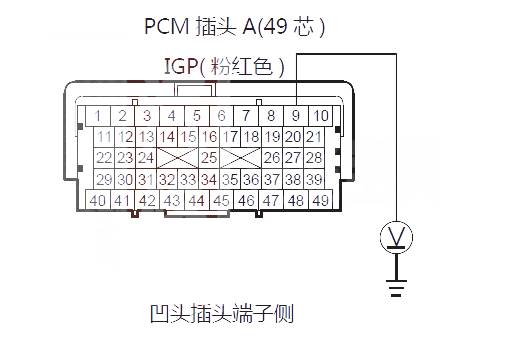

14 測量PCM插頭端子A9與車身搭鐵線間的電壓。

是否為電池電壓？
是，排除PCM（A9）與PGM-FI主繼電器1間的導線短路故障。然后進入步驟16。
否，進入步驟15。
15 測試PGM-FI主繼電器1。PGM-FI主繼電器1是否正常？
是，進入步驟23。
否，更換PGM-FI主繼電器1，然后進入步驟16。
16 重新連接所有插頭。
17 將點火開關旋至ON(II)位置。
18 利用HDS重新設置PCM。
19 進行PCM怠速學習程序。
20 將點火開關旋至LOCK(0)位置。
21 等待10秒。
22 利用HDS檢查未知或確定的DTC。是否DTCP0563？
是，檢查PGM-FI主繼電器1與PCM間插頭連接不良或松動故障，然后進入步驟01。
否，故障處理已完成。如果有任何未知或確定的DTC被顯示，進行所示DTC相關故障處理。
23 重新連接所有插頭。
24 如果PCM不是最新版本，將其更新，或更換一個已知運行良好的PCM。
25 利用HDS檢查未知或確定的DTC。是否顯示DTCP0563？
是，檢查PGM-FI主繼電器1與PCM插頭間連接不良或松動故障。如果PCM被更新，更換一個已知完好的PCM，然后重新檢查。如果PCM被更換，進入步驟01。
否，如果PCM被更新，故障處理已完成。如果PCM被更換，更換原有的PCM。如果有任何未知或確定的DTC被顯示，進行所示DTC相關故障處理。
