故障所屬系統范圍：暫無

適用車型：翼虎

中文含義解釋：
P1572：制動踏板開關電路

英文含義：暫無

P1572故障碼相關知識：

暫無

故障含義解析：
01 原因
01-01 PCM。

故障原因及解決方法：
01 檢查電路810(紅/淺綠)是否有電壓
01-01 點火鑰匙在OFF位置。
01-02 斷開：動力傳動系統控制模塊(PCM)C175b。
01-03 點火鑰匙在ON位置。

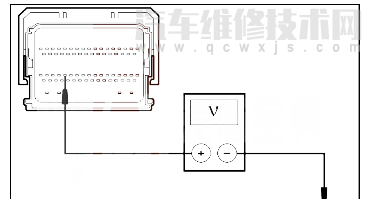

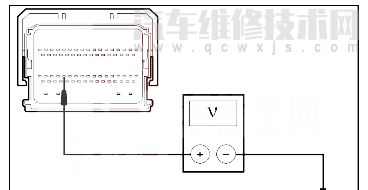

01-04 測量PCMC175b針腳46電路810(紅/淺綠)線束側和接地之間的電壓。

是否存在電壓？
是，進行02步。
否，進行05步。
02 檢查制動燈開關
02-01 點火鑰匙在OFF位置。
02-02 斷開：制動燈開關C278。
02-03 點火鑰匙在ON位置。

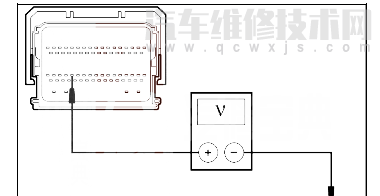

02-04 測量PCMC175b針腳46電路810(紅/淺綠)線束側和接地之間的電壓。

是否存在電壓？
是，進行03步。
否，安裝新制動燈開關。參見章節417-01。清除故障診斷代碼。重復自檢。
03 檢查電路810(紅/淺綠)是否有電壓
03-01 點火鑰匙在OFF位置。
03-02 斷開：地板換檔機構C2096(Navigator)或制動器換檔互鎖C2008(Expedition).
03-03 斷開：防抱死制動系統(ABS)模塊C135。
03-04 點火鑰匙在ON位置。

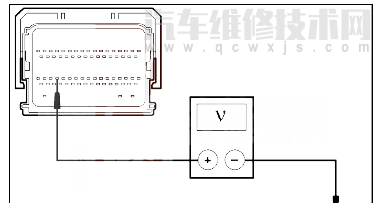

03-05 測量PCMC175b針腳46電路810(紅/淺綠)線束側和接地之間的電壓。

是否存在電壓？
是，修理電路。清除故障診斷代碼。重復自檢。
否，進行04步。
04 檢查ABS模塊
04-01 點火鑰匙在OFF位置。
04-02 連接：ABS模塊C135。
04-03 點火鑰匙在ON位置。
04-04 測量PCMC175b針腳46電路810(紅/淺綠)線束側和接地之間的電壓。

是否存在電壓？
是，進行12步。
否，安裝新的制動器換檔鎖止執行器。參見章節307-01A或章節307-01B。清除故障診斷代碼。重復自檢。
05 檢查制動燈開關是否正確操作

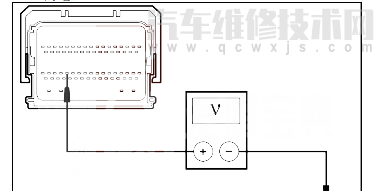

05-01 踩下制動踏板的同時，測量PCMC175b針腳46電路810(紅/淺綠)線束側和接地之間的電壓。

電壓是否大于10V？
是，進行08步。
否，進行06步。
06 檢查電路729(紅/白)是否斷路
06-01 點火鑰匙在OFF位置。
06-02 斷開：制動燈開關C278。
06-03 點火鑰匙在ON位置。

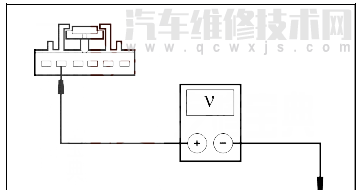

06-04 測量制動燈開關C278針腳5電路729(紅/白)線束側和接地之間的電壓。

電壓是否大于10V？
是，進行07步。
否，修理電路。清除故障診斷代碼。重復自檢。
07 檢查電路810(紅/淺綠)是否斷路
07-01 點火鑰匙在OFF位置。

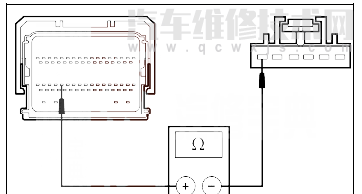

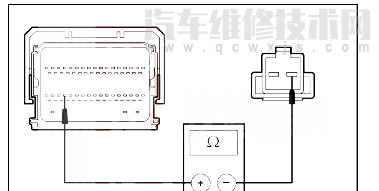

07-02 測量制動燈開關C278針腳6電路810(紅/淺綠)線束側和PCMC175b針腳46電路810(紅/淺綠)線束側之間的電阻。

電阻是否小于5歐姆？
是，安裝新制動燈開關。參見章節417-01。清除故障診斷代碼。重復自檢。
否，修理電路。清除故障診斷代碼。重復自檢。
08 檢查速度控制解除開關是否正確工作
08-01 用力踩下再松開制動踏板時，測量PCM C175b針腳47電路307(黑/黃)線束側和接地之間的電壓。

松開制動踏板時電壓是否大于10V并且用力踩下制動踏板時電壓是否為0V？
是，進行13步。
否，進行09步。
09 檢查電路729(紅/白)是否斷路
09-01 點火鑰匙在OFF位置。
09-02 斷開：速度控制解除開關C277。點火鑰匙在ON位置。

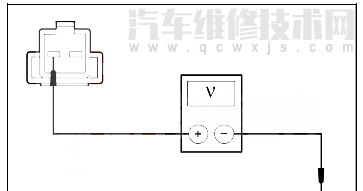

09-03 測量速度控制解除開關C277針腳2電路729(紅/白)線束側和接地之間的電壓。

電壓是否大于10V？
是，進行10步。
否，修理電路。清除故障診斷代碼。重復自檢。
10 檢查電路307(黑/黃)是否有電壓

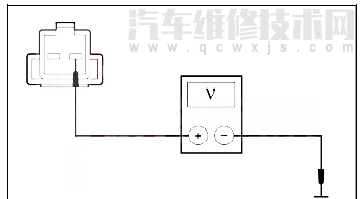

10-01 測量速度控制解除開關C277針腳1電路307(黑/黃)線束側和接地之間的電壓。

是否存在電壓？
是，修理電路。清除故障診斷代碼。重復自檢。
否，進行11步。
11 檢查電路307(黑/黃)是否斷路
11-01 點火鑰匙在OFF位置。
11-02 測量速度控制解除開關C277針腳1電路307(黑/黃)線束側和PCM C175b針腳47電路307(黑/黃)線束側之間的電阻。

電阻是否小于5歐姆？
是，安裝新的速度控制解除開關。參見本章節中的速度控制解除開關。清除DTC。重復自檢。
否，修理電路。清除故障診斷代碼。重復自檢。
12 檢查ABS模塊是否正常工作
12-01 斷開ABS模塊接頭。
12-02 檢查是否：腐蝕和針腳拉出。
12-03 連接ABS模塊接頭并確保接頭正確入位。
12-04 操作系統并確認故障仍然存在。故障是否仍然存在？
是，安裝新的ABS模塊。參見章節206-09。
否，此時系統正常工作。故障可能是由松動或腐蝕的接頭引起。清除故障診斷代碼。重復自檢。
13 檢查PCM是否正常工作
13-01 連接PCM接頭。
13-02 檢查是否：腐蝕和針腳拉出。
13-03 連接所有PCM接頭并確保接頭正確入位。
13-04 操作系統并確認故障仍然存在。故障是否仍然存在？
是，安裝一個新的動力控制模塊。參見章節303-14。
否，此時系統正常工作。故障可能是由松動或腐蝕的接頭引起。清除故障診斷代碼。重復自檢。
