故障所屬系統范圍：暫無

適用車型：鋒范

中文含義解釋：
P2176：節氣門作動器控制系統怠速位置未學習

英文含義：暫無

P2176故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 將點火開關轉至LOCK(0)位置。
04 將點火開關轉至ON(II)位置，并等待10秒鐘。
05 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP2176？
是，進行06步。
否，間歇性故障，此時系統正常。檢查節氣門體和ECM/PCM是否連接不良或端子松動，然后清理節氣門體。
06 將點火開關轉至LOCK(0)位置。
07 拆下空氣濾清器。
08 將點火開關轉至ON(II)位置。
09 使用HDS清除DTC。
10 使用HDS執行INSPECTIONMENU（檢查菜單）中的ETCSTEST（ETCS測試），目視檢查節氣門的工作。節氣門是否移向完全關閉的位置？
是，進行11步。
否，進行12步。
11 檢查節氣門上是否有污物或積碳。節氣門上是否有污物或積碳？
是，清理節氣門體，然后進行21步。
否，進行18步。
12 將點火開關轉至LOCK(0)位置。
13 斷開節氣門體6針插接器。
14 使用HDS跨接SCS線路。
15 斷開ECM/PCM插接器C（49針）。

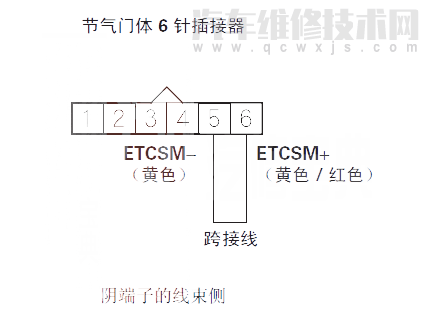

16 用跨接線連接節氣門體6針插接器5號和6號端子。

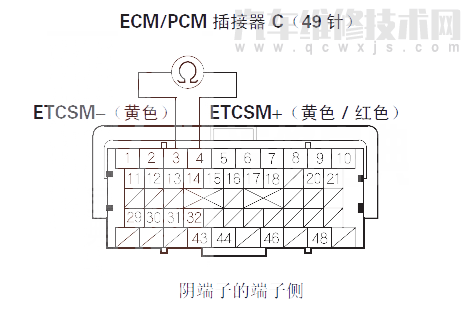

17 檢查ECM/PCM插接器端子C3和C4之間是否導通。

是否導通？
是，進行27步。
否，修理ECM/PCM(C3、C4)和節氣門體之間線束的斷路，然后進行20步。
18 將點火開關轉至LOCK(0)位置。
19 更換節氣門體。
20 重新連接所有插接器。
21 將點火開關轉至ON(II)位置。
22 使用HDS重新設定ECM/PCM。
23 執行ECM/PCM怠速學習程序。
24 將點火開關轉至LOCK(0)位置。
25 將點火開關轉至ON(II)位置，并等待10秒鐘。
26 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP2176？
是，檢查節氣門體和ECM/PCM是否連接不良或端子松動，然后清理節氣門體，進行01步。
否，故障排除完成。如果顯示其他臨時DTC或DTC，轉至顯示DTC的故障排除。
27 重新連接所有插接器。
28 如果ECM/PCM軟件版本不是最新，則將其更新，或者換上已知良好的ECM/PCM。
29 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP2176？
是，檢查節氣門體和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已經更新，用已知良好的ECM/PCM進行替換，然后重新檢查。如果ECM/PCM已經替換，進行01步。
否，如果ECM/PCM已更新，故障排除完成。如果ECM/PCM已經替換，則更換原來的ECM/PCM。如果顯示其他臨時DTC或DTC，轉至顯示DTC的故障排除。
