故障所屬系統范圍：暫無

適用車型：鋒范

中文含義解釋：
P2238：A/F傳感器(傳感器1)AFS＋線路電壓低

英文含義：暫無

P2238故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS檢查是否有臨時DTC或DTC。是否顯示為DTCP2238？
是，進行04步。
否，間歇性故障，此時系統正常。檢查A/F傳感器(傳感器1)與ECM/PCM端子之間是否連接不良或松動。
04 將點火開關旋至LOCK(0)位置。
05 使用HDS短接SCS線路。
06 斷開A/F傳感器(傳感器1)4針插接器。
07 斷開ECM/PCM插接器C(44芯)。

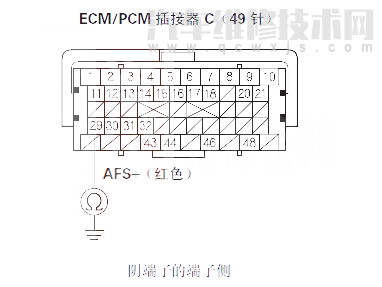

08 檢查ECM/PCM插接器C29端子與車身地線之間的導通性。

是否導通？
是，排除ECM/PCM(C29)與A/F傳感器(傳感器1)之間導線的短路故障，然后進行10步。
否，進行09步。
09 更換A/F傳感器(S1)。
10 重新連接所有插接器。
11 打開點火開關至ON(II)位置。
12 使用HDS重新設置ECM/PCM。
13 進行ECM/PCM怠速學習程序。
14 使用HDS檢查所有DTC或臨時DTC。是否顯示DTCP2238？
是，檢查A/F傳感器(傳感器1)與ECM/PCM端子之間是否連接不良或松動，然后進行第1步。如果插接器和端子連接良好，則進行16步。
否，進行15步。
15 使用HDS在DTC菜單中監測DTCP2238的OBD狀態(OBDSTATUS)。屏幕是否顯示通過(PASSED)？
是，故障處理完成。如在第14步中顯示其它DTC或臨時DTC，排除顯示的DTC故障。
否，如果屏幕顯示未通過(FAILED)，檢查A/F傳感器(傳感器1)與ECM/PCM端子之間是否連接不良或松動，然后進行01步。如果屏幕上顯示未完成(NOTCOMPLETED)，則進行12步。
16 如果ECM/PCM不是最新版軟件，則升級ECM/PCM(見11-238頁)，或使用運行良好的ECM/PCM進行替換。
17 起動發動機，并使其怠速運轉。
18 使用HDS檢查所有DTC或臨時DTC。是否顯示DTCP2238？
是，如果已升級ECM/PCM軟件，則使用運行良好的ECM/PCM進行替換，然后進行17步。如果已替換ECM/PCM軟件，則進行01步。
否，進行19步。
19 使用HDS在DTC菜單中監測DTCP2238的OBD狀態(OBDSTATUS)。屏幕是否顯示通過(PASSED)
是，如果ECM/PCM已升級，故障處理完成。如果已替換ECM/PCM軟件，則更換原來的ECM/PCM。如果在第18步中顯示其它DTC或臨時DTC，排除顯示的DTC故障。
否，如果屏幕顯示未通過(FAILED)，然后進行01步。如果已升級ECM/PCM軟件，則使用運行良好的ECM/PCM進行替換，然后進行17步。如果已替換ECM/PCM軟件，則進行01步。如果屏幕上顯示未完成(NOTCOMPLETED)，則保持怠轉直到結果出現。
