雅閣汽車故障碼P2413如何排除 雅閣P2413故障碼怎么解決
故障所屬系統范圍:-
適用車型:雅閣
中文含義解釋:
P2413:EGR系統故障
英文含義: -
P2413故障碼相關知識:
-
故障含義解析:
詳細原因及解決方法:
01 打開點火開關至ON(II)。
02 使用HDS檢查DTC。
03 起動發動機。在無負荷的情況下(A/T位于P或N檔位,M/T位于空檔)使發動機轉速保持在3
000rpm(min-1),直至散熱器風扇運行,然后使其怠速運轉。
04 使用HDS在測試菜單(INSPECTION MENU)中進行EGR測試。結果是否正常?
是,間歇性故障,此時系統正常。檢查EGR閥與ECM/PCM端子是否連接不良或松動。
否,進行第05步。
05 將點火開關旋至鎖定(0)。
06 打開點火開關至ON(II)。
07 使用HDS在數據表(DATA LIST)中檢查EGR電壓。是否大約顯示0V?
是,進行第08步。
否,進行第21步。
08 將點火開關旋至鎖定(0)。
09 斷開EGR閥6芯插頭。
10 打開點火開關至ON(II)。

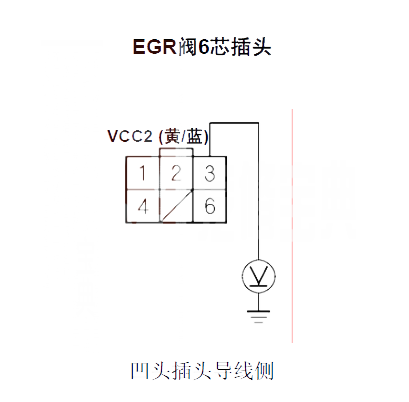

11 測量EGR閥6芯插頭3號端子與車身地線之間的電壓。
是否約為5V?
是,進行第16步。
否,進行第12步。
12 將點火開關旋至鎖定(0)。
13 使用HDS短接SCS線。
14 斷開ECM/PCM插頭B(44芯)。

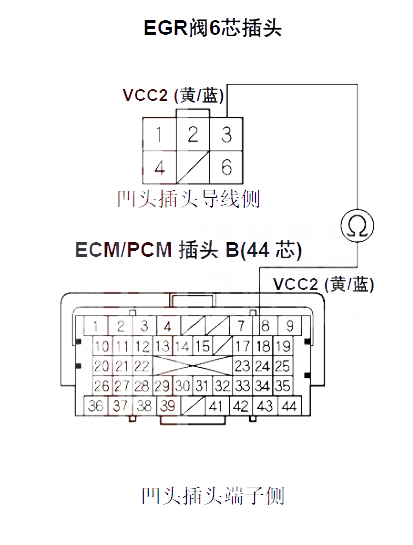

15 檢查ECM/PCM插頭B18端子與EGR閥6芯插頭3號端子之間的導通性。
是否導通?
是,進行第51步。
否,排除EGR閥與ECM/PCM(B18)之間的導線斷路故障,然后進行第44步。
16 將點火開關旋至鎖定(0)。
17 使用HDS短接SCS線。
18 斷開ECM/PCM插頭B(44芯)。

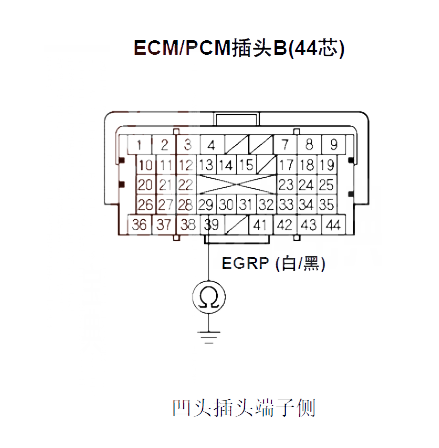

19 檢查ECM/PCM插頭B29端子與車身地線之間的導通性。
是否導通?
是,排除ECM/PCM(B29)與EGR閥之間的導線短路故障,然后進行第44步。
否,進行第20步。

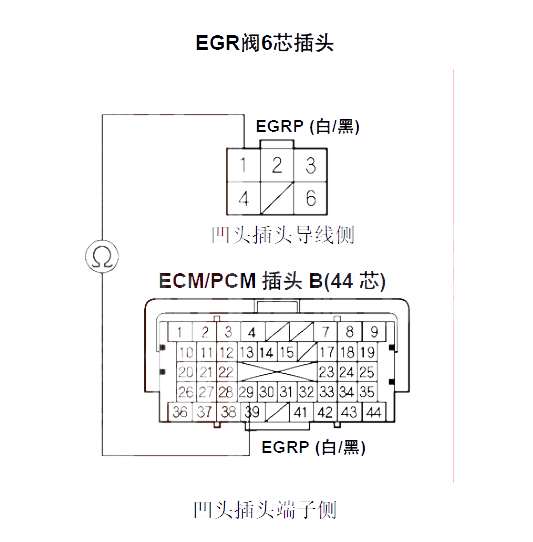

20 檢查ECM/PCM插頭B29端子與EGR閥6芯插頭1號端子之間的導通性。
是否導通?
是,進行第21步。
否,排除ECM/PCM(B29)與EGR閥之間的導線斷路故障,然后進行第44步。
21 將點火開關旋至鎖定(0)。
22 斷開EGR閥6芯插頭。

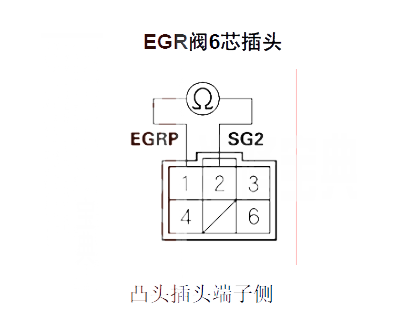

23 在EGR閥側,測量EGR閥6芯插頭1號端子與2號端子之間的電阻。
電阻是否為100 kΩ或以上?
是,進行第43步。
否,進行第24步。
24 在EGR閥側,測量EGR閥6芯插頭1號端子與3號端子之間的電阻。
電阻是否為100kΩ或以上?
是,進行第43步。
否,進行第25步。
25 如果沒有測量,使用HDS短接SCS線。
26 如果沒有測量,斷開ECM/PCM插頭B(44芯)。

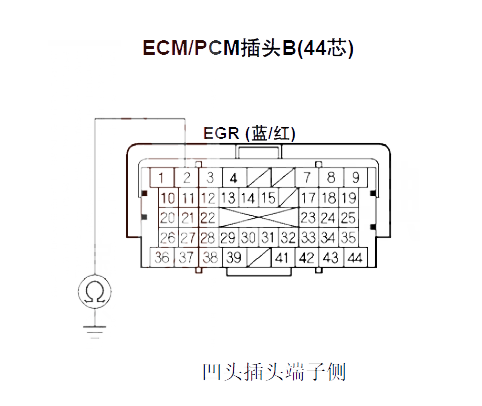

27 檢查ECM/PCM插頭B2端子與車身地線之間的導通性。
是否導通?
是,排除ECM/PCM(B2)與EGR閥之間的導線短路故障,然后進行第44步。
否,進行第28步。
28 檢查ECM/PCM插頭B2端子與EGR閥6芯插頭4號端子之間的導通性。
是否導通?
是,進行第29步。
否,排除ECM/PCM(B2)與EGR閥之間的導線斷路故障,然后進行第44步。
29 檢查EGR閥6芯插頭6號端子與車身地線之間的導通性。
是否導通?
是,進行第30步。
否,排除EGR閥與G101之間的導線斷路故障;A/T,M/T,然后進行第44步。
30 斷開ECM/PCM插頭B(44芯)。

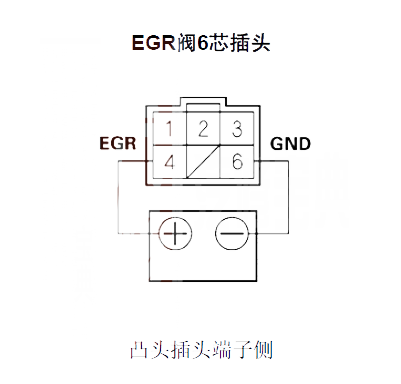

31 在EGR閥側面,使用一根短接線將蓄電池正極端子連接至EGR閥6芯插頭4號端子。
32 起動發動機。并使其怠速運轉。使用一根短接線將蓄電池負極端子連接至EGR閥6芯插頭6號端子。發動機運轉是否失速或運轉不平穩?
是,進行第51步。
否,進行第33步。
33 將點火開關旋至鎖定(0)。
34 拆下EGR閥。
35 使用節氣門板與吸入清潔器清潔進氣歧管EGR端口和EGR管,以及EGR閥內部。
36 安裝EGR閥。
37 重新連接所有插頭。
38 打開點火開關至ON(II)。
39 使用HDS重新設置ECM/PCM。
40 進行ECM/PCM怠速學習程序。
41 使用HDS在測試菜單(INSPECTION MENU)中進行EGR測試。結果是否正常?
是,進行第49步。
否,進行第42步。
42 將點火開關旋至鎖定(0)。
43 更換EGR閥。
44 重新連接所有插頭。
45 打開點火開關至ON(II)。
46 使用HDS重新設置ECM/PCM。
47 進行ECM/PCM怠速學習程序。
48 使用HDS在測試菜單(INSPECTION MENU)中進行EGR測試。
49 使用HDS檢查DTC或臨時DTC。是否顯示DTC P2413?
是,檢查EGR閥與ECM/PCM端子是否連接不良或松動,然后進行第01步。
否,進行第50步。
50 使用HDS在DTC菜單中監測DTC P2413的OBD狀態(OBD STATUS)屏幕是否顯示通過(PASSED)?
是,故障處理完成。如果在第49步顯示其它DTC或臨時DTC,則排除顯示的DTC故障。
否,如果屏幕顯示未通過(FAILED),檢查EGR閥與ECM/PCM端子是否連接不良或松動,然后進行第1步。如果屏幕顯示執行(EXECUTING),保持測試狀態直至出現結果。如果屏幕顯示不符合條件(OUT OFCONDITION) 或未完成(NOT COMPLETED),進行第47步。
51 重新連接所有插頭。
52 如果ECM/PCM不是最新軟件, 則升級ECM/PCM,或使用運行良好的ECM/PCM進行替換。
53 使用HDS在測試菜單(INSPECTION MENU)中進行EGR測試。
54 使用HDS檢查DTC或臨時DTC。是否顯示DTC P2431?
是,檢查EGR閥與ECM/PCM端子是否連接不良或松動。如果已升級ECM/PCM軟件,則使用運行良好的ECM/PCM進行替換,然后進行第52步。如果已替換ECM/PCM,則進行第01步。
否,進行第55步。
55 使用HDS在DTC菜單中監測DTC P2413的OBD狀態(OBD STATUS)屏幕是否顯示通過(PASSED)?
是,如果已升級ECM/PCM 軟件,則故障處理完成。如果已替換ECM/PCM 軟件,則更換原來的ECM/PCM。如果在第54步中顯示其他DTC 或臨時DTC,則排除顯示的DTC 故障。
否,如果屏幕顯示未通過(FAILED),檢查EGR閥與ECM/PCM端子是否連接不良或松動。如果已升級ECM/PCM軟件,則使用運行良好的ECM/PCM進行替換,然后進行第53步。如果已替換ECM/PCM,則進行第01步。如果屏幕顯示執行(EXECUTING),保持測試狀態直至出現結果。如果屏幕顯示不符合條件(OUT OFCONDITION) 或未完成(NOTCOMPLETED),進行第53步。
