故障所屬系統范圍：暫無

適用車型：雅閣

中文含義解釋：
P2238：A/F 傳感器(傳感器1)AFS＋線路電壓低

英文含義：暫無

P2238故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 打開點火開關至ON(II)。
02 使用HDS 清除DTC。
03 使用HDS 檢查所有DTC 或臨時DTC。是否顯示為DTC P2238？
是，進行04 步。
否，間歇性故障，此時系統正常。檢查A/F傳感器(傳感器1)與ECM/PCM 端子之間是否連接不良或松動。
04 將點火開關旋至鎖定(0)。
05 使用HDS 短接SCS 線。
06 斷開A/F 傳感器(傳感器1)4 芯插頭。
07 斷開ECM/PCM 插頭C(44 芯)。

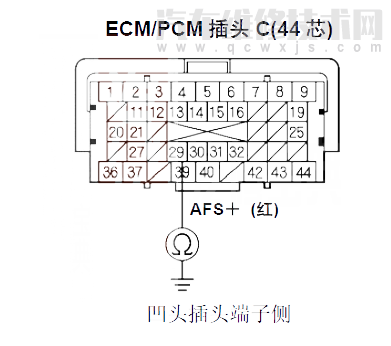

08 檢查ECM/PCM 插頭C29 端子與車身地線之間的導通性。

是否導通？
是，排除ECM/PCM(C29)與A/F 傳感器(傳感器1)之間導線的短路故障，然后進行10步。
否，進行09步。
09 更換A/F傳感器(傳感器1)。
10 重新連接所有插頭。
11 打開點火開關至ON(II)。
12 使用HDS 重新設置ECM/PCM。
13 進行ECM/PCM怠速學習程序。
14 使用HDS 檢查所有DTC 或臨時DTC。是否顯示DTC P2238？
是，檢查A/F 傳感器( 傳感器1) 與ECM/PCM 端子之間是否連接不良或松動，然后進行第1 步。如果插頭和端子連接良好，則進行16步。
否，進行15步。
15 使用HDS 在DTC 菜單中監測DTC P2238的OBD 狀態(OBD STATUS)。屏幕是否顯示通過(PASSED)？
是，故障處理完成。如在第14步中顯示其它DTC 或臨時DTC，排除顯示的DTC 故障。
否，如果屏幕顯示未通過(FAILED)，檢查A/F 傳感器(傳感器1)與ECM/PCM 端子之間是否連接不良或松動，然后進行01步。如果屏幕上顯示未完成(NOTCOMPLETED)，則進行12步。
16 如果ECM/PCM 不是最新版軟件，則升級ECM/PCM(見11-238 頁)，或使用運行良好的ECM/PCM 進行替換。
17 起動發動機。
18 使用HDS 檢查所有DTC 或臨時DTC。是否顯示DTC P2238
是，如果已升級ECM/PCM 軟件，則使用運行良好的ECM/PCM 進行替換，然后進行17步。如果已替換ECM/PCM軟件，則進行01步。
否，進行19步。
19 使用HDS 在DTC 菜單中監測DTC P2238的OBD 狀態(OBD STATUS)。屏幕是否顯示通過(PASSED)
是，如果ECM/PCM 已升級，故障處理完成。如果已替換ECM/PCM 軟件，則更換原來的ECM/PCM。如果在第18 步中顯示其它DTC 或臨時DTC，排除顯示的DTC 故障。
否，如果屏幕顯示未通過(FAILED)，然后進行01步。如果已升級ECM/PCM 軟件，則使用運行良好的ECM/PCM 進行替換，然后進行17步。如果已替換ECM/PCM 軟件，則進行01步。如果屏幕上顯示未完成(NOT COMPLETED)，則保持怠轉直到結果出現。
