曲軸飛輪組的組成構造和工作原理（圖解）

08-01

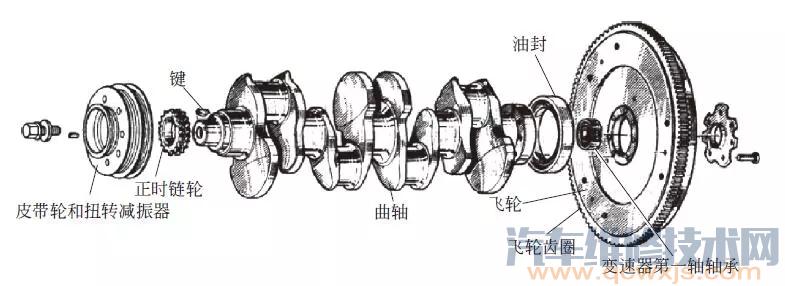

曲軸飛輪組主要由曲軸、飛輪、扭轉減振器、皮帶輪、正時齒輪（或鏈輪）等組成。

曲軸

01曲軸的作用及工作要求

曲軸主要功用是承受連桿傳來的力，并由此產生繞自身軸線的旋轉力矩，該力矩通過飛輪對外輸出；另外，曲軸還用來驅動發動機的配氣機構和發電機、水泵、轉向油泵、空氣壓縮機等附件。

曲軸是發動機最重要的部件之一，要求用強度、沖擊韌性和耐磨性都比較好的材料制造，一般采用中碳鋼（如45鋼）或中碳合金鋼（如35Mn2、40Cr等）模鍛而成。為了提高曲軸的耐磨性，其軸頸表面經高頻淬火或氮化處理，最后進行精加工，從而達到高的精度和低的表面粗糙度。

為了提高曲軸的疲勞強度，消除應力集中，軸頸表面應進行噴丸處理，過渡圓角處要經滾壓處理。

工作時，曲軸承受氣體壓力、慣性力及慣性力矩的作用，受力大而且受力復雜，并且承受交變負荷的沖擊作用。同時，曲軸又是高速旋轉件。因此，要求曲軸具有足夠的剛度和強度，具有良好的承受沖擊載荷的能力，耐磨損且潤滑良好。

02曲軸的構造
曲軸一般由前端（自由端）、主軸頸、連桿軸頸（曲柄銷）、曲柄臂、平衡重和后端（或稱動力輸出端，圖中未示出）等組成，如下圖所示。

曲軸前端用以安裝水泵皮帶輪、曲軸正時皮帶輪（或正時齒輪、正時鏈輪）、啟動爪等，曲軸前端的結構如下圖所示。曲軸后端凸緣用以安裝飛輪，在后端軸頸與飛輪凸緣之間有擋油凸緣與回油螺紋，以阻止機油向后竄漏。

曲軸前端的結構 ▼

曲軸上磨光的表面為軸頸。曲軸支承在曲軸箱內旋轉的軸頸為主軸頸，主軸頸的軸線都在同一條直線上。偏離主軸頸軸線用以安裝連桿的軸頸為連桿軸頸（或稱曲柄銷），連桿軸頸之間有一定夾角。連桿軸頸與主軸頸之間加工有潤滑油道，如下圖所示。

曲軸內部的油道 ▼

將連桿軸頸和主軸頸連接到一起的部分稱曲柄（或稱曲柄臂），連桿軸頸和曲柄共同將連桿傳來的力轉變成曲軸的旋轉力矩。軸頸與曲柄之間有過渡圓角，以增加強度，如下圖所示。一個連桿軸頸和它兩端的曲柄及相鄰兩個主軸頸構成一個曲拐。

主軸頸、連桿軸頸和軸承上都鉆有徑向油孔，這些油孔通過斜油道相連。這樣機油就可以進入主軸頸和連桿軸頸的工作表面進行潤滑。當連桿軸頸上的油孔與連桿大頭上的油孔對準時，機油可以從中噴出，對配氣機構和氣缸壁進行飛濺潤滑。

平衡重的作用是平衡連桿大頭、連桿軸頸和曲柄等產生的離心力及其力矩，如下圖所示，有時也平衡活塞連桿組的往復慣性力及其力矩，以使發動機運轉平穩。平衡重的數量有4塊、6塊、8塊等。若在曲軸的每個曲柄臂上都裝設平衡重，則稱完全平衡法（8塊平衡重），如圖中所示；若只在部分曲柄臂上裝設平衡重則稱分段平衡法（4塊平衡重），如圖中所示。完全平衡法的平衡重?cái)?shù)量較多，曲軸重量增加，工藝性變差。

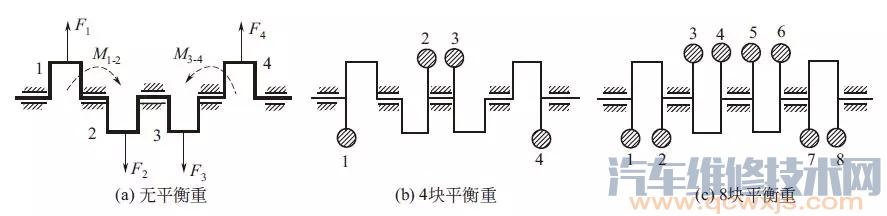

曲軸的平衡（1~8：平衡重） ▼

曲軸工作時，要承受周期性變化的氣體壓力、往復慣性力和離心力，以及它們產生的扭矩和彎矩的共同作用，為了保證工作可靠，因此要求曲軸要有足夠的剛度、強度，各工作表面要耐磨而且潤滑良好，還必須有很高的動靜平衡要求。

03曲軸的支承形式
主軸頸是曲軸的支承部分。按照曲軸的主軸頸數可以把曲軸分為全支承曲軸和非全支承曲軸兩種。每個連桿軸頸兩邊都有一個主軸頸者稱為全支承曲軸，如下圖中所示；主軸頸數等于或少于連桿軸頸數者稱為非全支承曲軸，如下圖中所示。

直列式發動機的全支承曲軸，其主軸頸數（包括曲軸前端和后端的主軸頸）比氣缸數多一個；V 形發動機的全支承曲軸，其主軸頸數比氣缸數的一半多一個。
全支承曲軸的優點是可以提高曲軸的剛度，并且可減輕主軸承的載荷；其缺點是曲軸長度較長，使發動機機體長度增加。

04曲拐的布置
曲軸的形狀和各曲拐的相對位置取決于氣缸數、氣缸的排列形式和做功順序（即點火順序）。當氣缸數和氣缸排列形式確定之后，曲拐的布置就只取決于發動機的做功順序。

多缸發動機各缸的做功間隔時間（以曲軸轉角表示，稱為做功間隔角）應均勻。對于氣缸數為i 的直列四沖程發動機而言，做功間隔角為720°/i 時，即曲軸每轉720°/i 時，就應有一個氣缸做功，以保證發動機運轉平穩。

在安排多缸發動機的做功順序時，應使連續做功的兩缸相隔盡量遠，以減少主軸承的連續載荷，同時避免相鄰兩缸進氣門同時開啟造成的搶氣現象；V 形發動機左右兩列氣缸盡量交替做功。

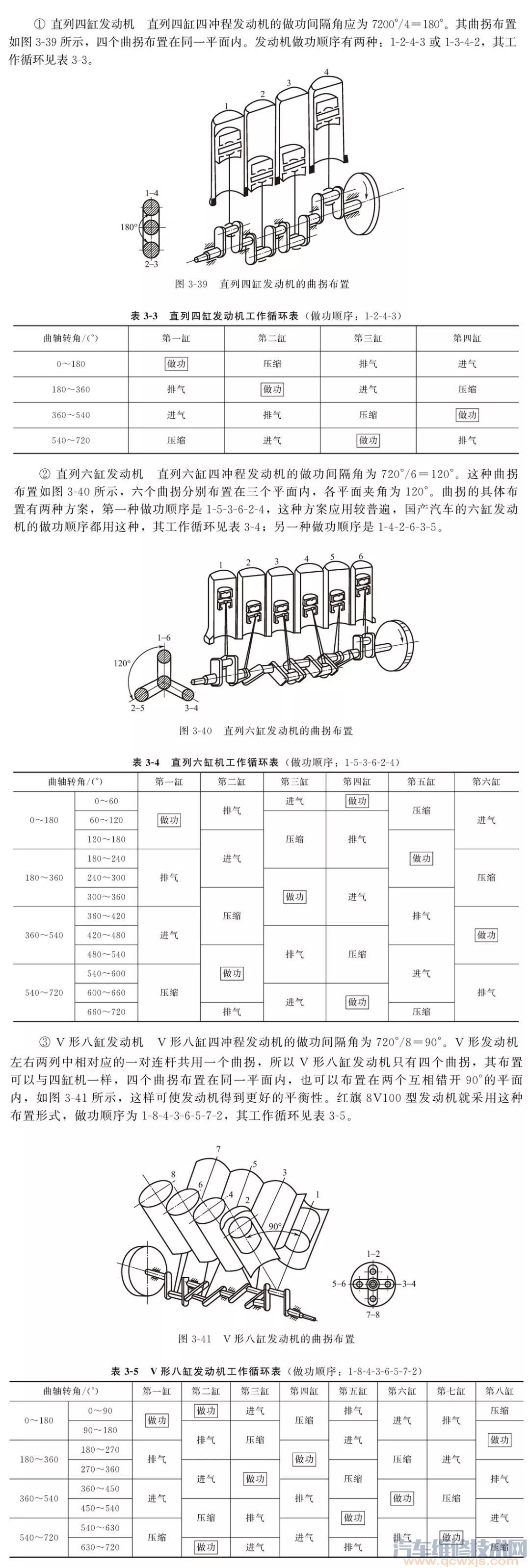

常見的幾種多缸發動機曲拐的布置和工作順序如下 ▼

05曲軸前、后端密封
曲軸前端是第一道主軸頸之前的部分，通常有鍵槽，用來安裝驅動機油泵的齒輪（有的機油泵通過皮帶傳動）、驅動水泵的皮帶輪等。曲軸后端是最后一道主軸頸之后的部分，有安裝飛輪用的凸緣。

此外，曲軸前端為了減小扭轉振動而裝有扭轉減振器，早期的一些中、小型貨車發動機的曲軸前端還裝有啟動爪，以便必要時用人力轉動曲軸，使發動機啟動。

曲軸前后端都伸出曲軸箱，為了防止?jié)櫥脱剌S頸流出，在曲軸前后都設有防漏裝置。常用的防漏裝置主要是油封，如下圖所示。

曲軸前后端的密封裝置 ▼

06曲軸的主軸承
曲軸的主軸承俗稱大瓦，和連桿大頭軸承一樣，也是剖分為兩半的滑動軸承，即主軸瓦（上瓦及下瓦）。主軸承上瓦裝在機體的主軸承座孔內；而下瓦則裝在主軸承蓋內。機體主軸承座和主軸承蓋是通過主軸承螺栓連接在一起的。主軸承的材料、結構形式、安裝方式和定位方式等與連桿軸承基本相同。為了向連桿大頭軸承輸送機油，在主軸承上瓦上通常開有油孔和油槽，如下圖所示，而主軸承下瓦由于受到較高的載荷，通常是不開油孔和油槽的。安裝曲軸主軸承時，要注意軸承的位置、方向，不可將主軸承上、下瓦裝錯。

07曲軸軸向定位
曲軸作為轉動件，在工作的過程中，必然受到發動機氣缸體的熱傳遞，以及自身的摩擦生熱，使得曲軸的自身溫度有一定程度上升。

這就使得曲軸產生一定的熱膨脹，而使曲軸長度增加，所以，曲軸必須與其固定件之間有一定的軸向間隙。而且汽車行駛時，由于踩踏離合器而對曲軸施加軸向推力，或汽車上下坡時，均可能使曲軸發生軸向竄動。過大的軸向竄動將影響活塞連桿組的正常工作，破壞正確的配氣定時和柴油機的噴油定時。因此，為了保證曲軸軸向的正確定位，曲軸必須安裝有軸向定位裝置。

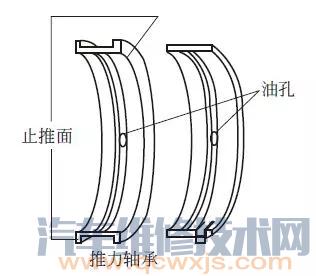

曲軸的軸向定位裝置一般采用推力軸承。推力軸承有整體式和止推片式兩種。整體式推力軸承是一種翻邊軸瓦（上圖所示），將軸瓦兩側翻邊作為止推面，在止推面上澆鑄減摩合金。

止推片為半圓環形，一般為四片，上、下各兩片，分別安裝在氣缸體和主軸承蓋上的淺槽中，用舌榫定位，防止其轉動。止推片的材料和結構與曲軸軸承相同，也是由鋼背和減摩合金層組成的。 ▼

每根曲軸只能在一個主軸頸上設置止推片，安裝時，止推片有減摩層的一面朝向轉動件。曲軸軸向間隙可通過更換不同厚度的止推片來調整。

2. 曲軸皮帶輪和扭轉減振器

汽車發動機的曲軸皮帶輪和扭振減振器都裝在曲軸的前端。前者用來驅動冷卻水泵、發電機、空調壓縮機等附件，后者用來消減曲軸的扭轉振動。

曲軸實際上是具有一定彈性和旋轉重量的軸，這是曲軸產生扭轉振動的原因。在發動機工作過程中，經連桿傳給曲軸的作用力的大小和方向不斷變化，從而使得曲軸旋轉的瞬時角速度也不斷變化。這樣就造成曲軸相對于飛輪轉動忽快忽慢，使曲軸產生扭轉振動。這種振動對發動機的工作非常有害，一旦出現共振，會加劇發動機的抖動。所以，必須采取減振、消振措施，其中比較有效的就是在曲軸前端安裝扭轉減振器。

汽車發動機最常用的曲軸扭轉減振器是摩擦式扭轉減振器，其可分為橡膠式曲軸扭轉減振器及硅油式扭轉減振器兩類。常用的是橡膠式曲軸扭轉減振器，如下圖所示。

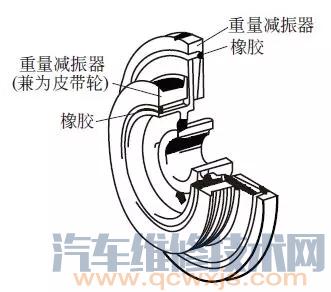

橡膠式曲軸扭轉減振器 ▼

目前汽車發動機使用的曲軸扭轉減振器一般都不單獨設慣性盤，而是利用曲軸皮帶輪兼作慣性盤，皮帶輪和減振器制成一體，稱減振皮帶輪。

為了保證曲軸的轉動與配氣機構的配氣正時，通常在曲軸的皮帶輪上都有一個正時記號和點火提前角的曲軸角刻度盤。

曲軸皮帶輪上的正時標記 ▼

3. 飛輪

01 飛輪的作用和材料 ▼
飛輪是一個轉動慣量很大的圓盤，其主要功用是將在做功沖程中輸入于曲軸的動能的一部分儲存起來，用以在其他沖程中克服阻力，帶動曲柄連桿機構越過上止點和下止點，保證曲軸的旋轉角速度和輸出扭矩盡可能均勻，并使發動機有可能克服短時間內的超載荷。此外，在結構上飛輪又往往用做汽車傳動系統中摩擦離合器的驅動件。

飛輪多采用灰鑄鐵制造，當輪緣的線速度超過50m/s時要采用強度較高的球鐵或鑄鋼制造。

02 飛輪的結構 ▼

飛輪外緣上壓有一個齒環，可與起動機的驅動齒輪嚙合，供啟動發動機時使用。飛輪上通常刻有第一缸發火正時記號，以便校準發火時間。如下圖所示，解放CA6102型發動機的正時記號是“上止點/1~6”，當這個記號與飛輪殼上的刻線對正時，即表示1~6缸的活塞處在上止點位置。東風EQ6100-1型發動機的飛輪上的這一記號為一個鑲嵌的鋼球。

飛輪結構及正時標記 ▼
多缸發動機的飛輪應與曲軸一起進行動平衡，否則在旋轉時因重量不平衡而產生的離心力，將引起發動機振動并加速主軸承的磨損。為了在拆裝時不破壞它們的平衡狀態，飛輪與曲軸之間應有嚴格的相對位置，并用定位銷或不對稱布置螺栓予以保證。
