史上最全的汽車構造圖 汽車各個系統部件名稱圖解
09-25
以下是汽車維修網小編分享的史上最全的汽車構造圖 汽車各個系統部件名稱構造圖解，差不多汽車的全部的部件系統圖都有完了，喜歡的朋友趕緊收藏慢慢看，相信看完后你會更加的了解汽車的。

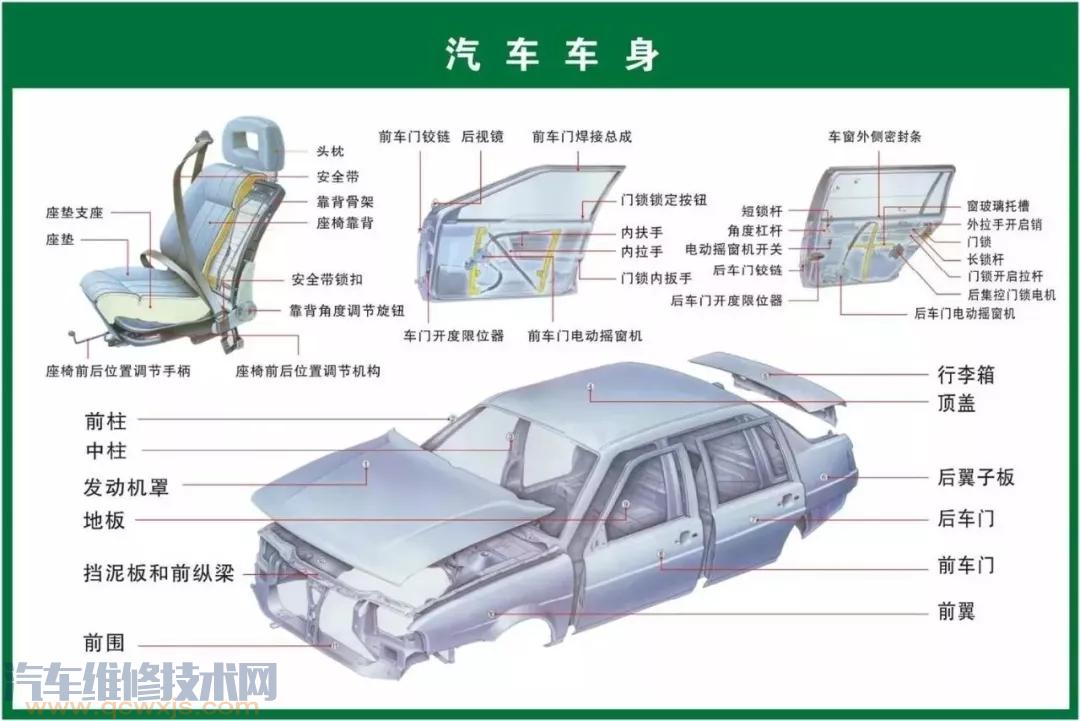

汽車整體構造圖解

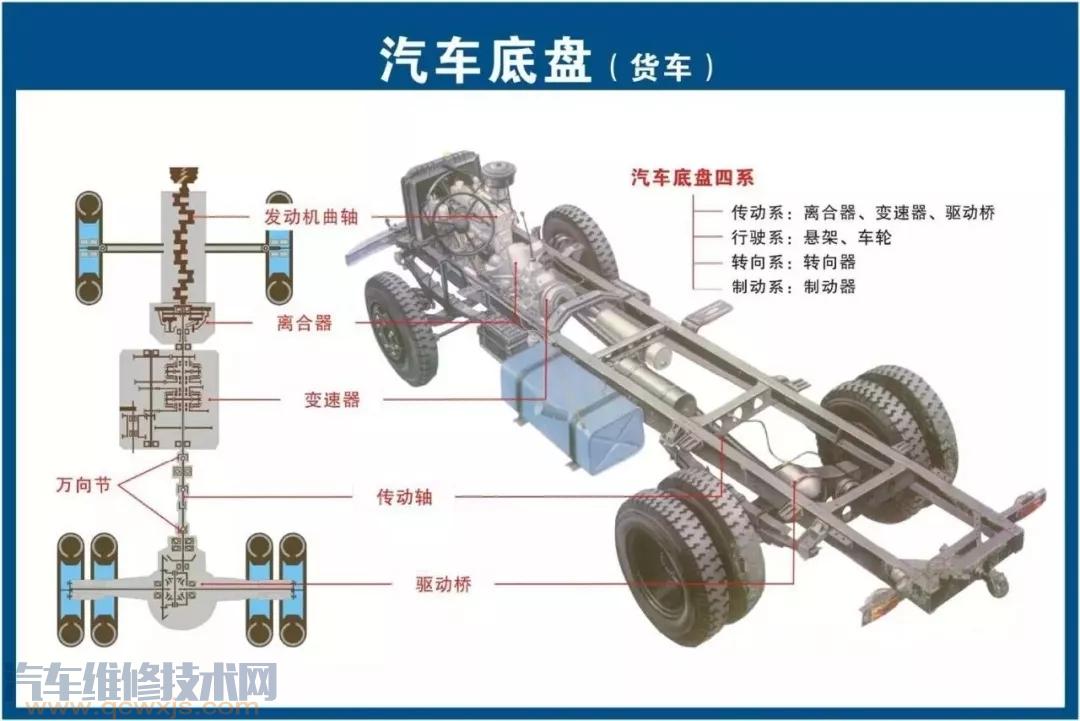

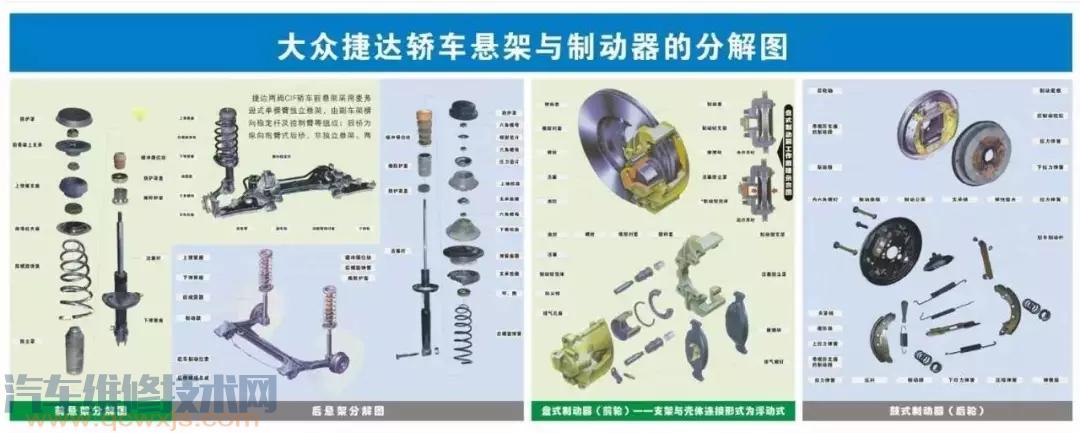

汽車拆分圖

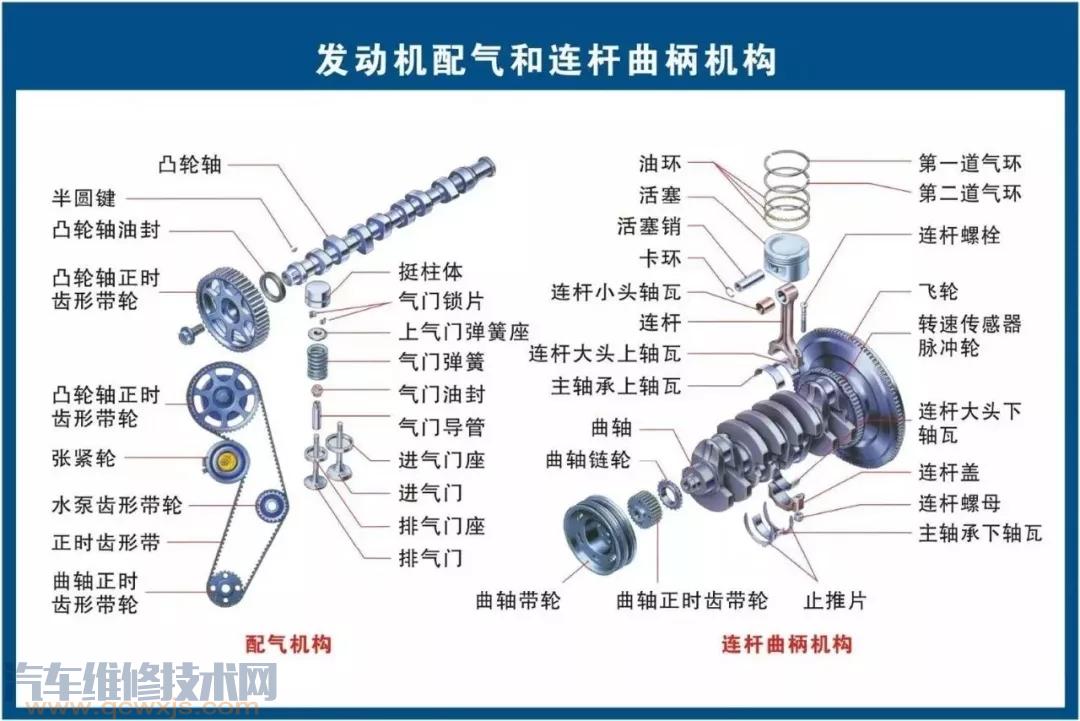

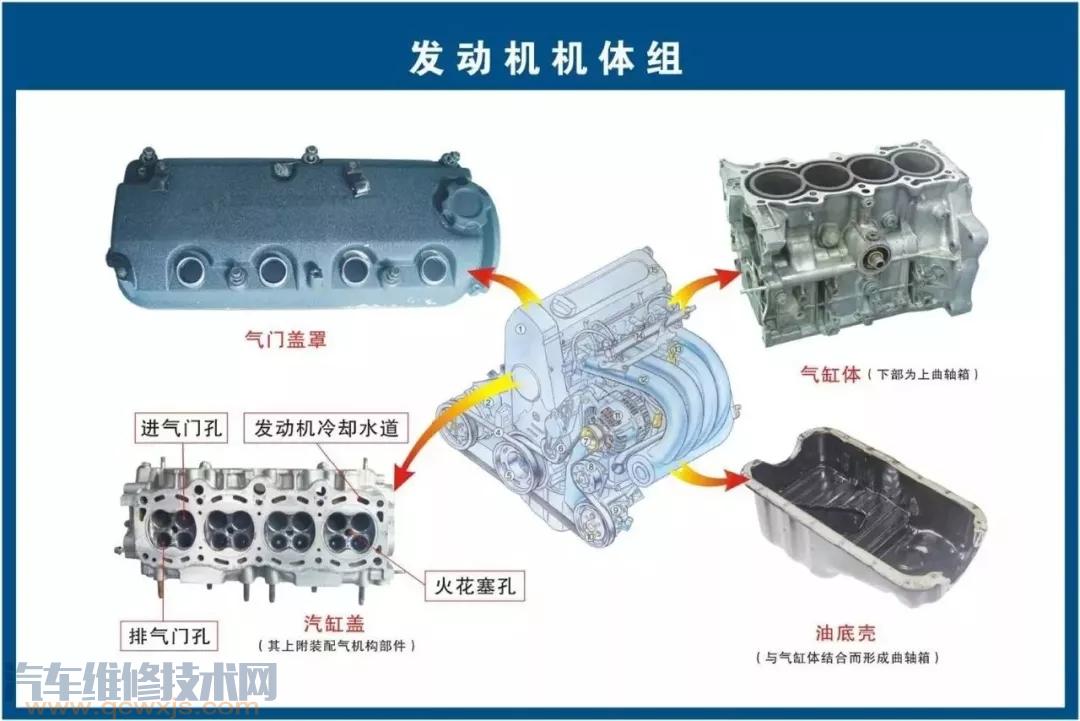

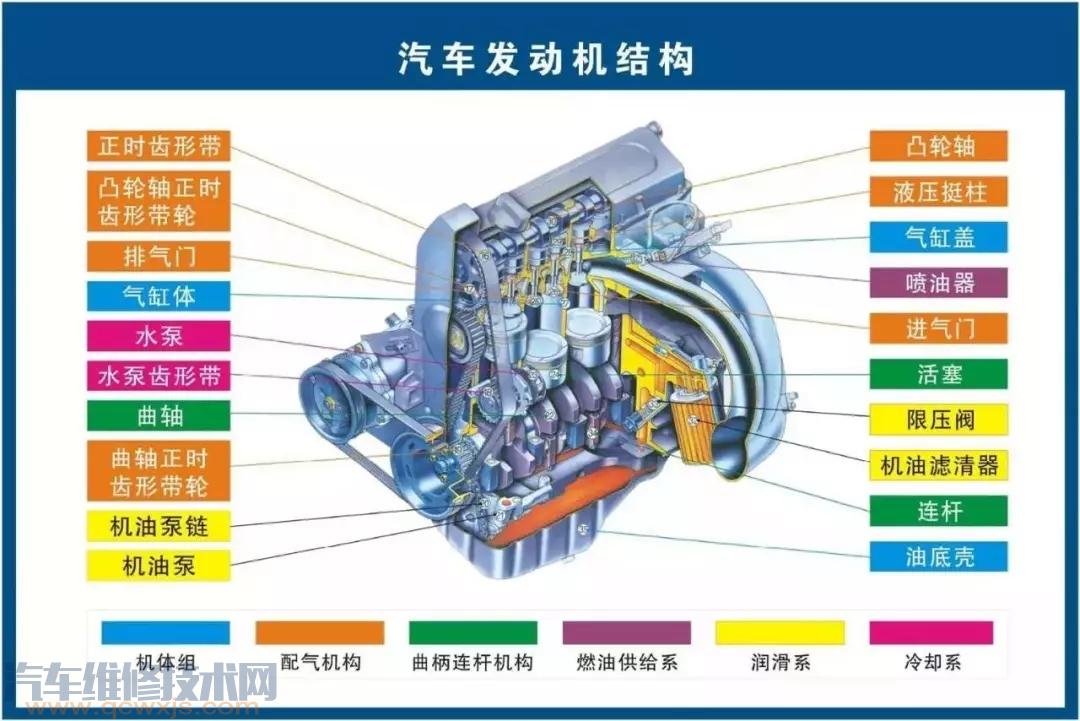

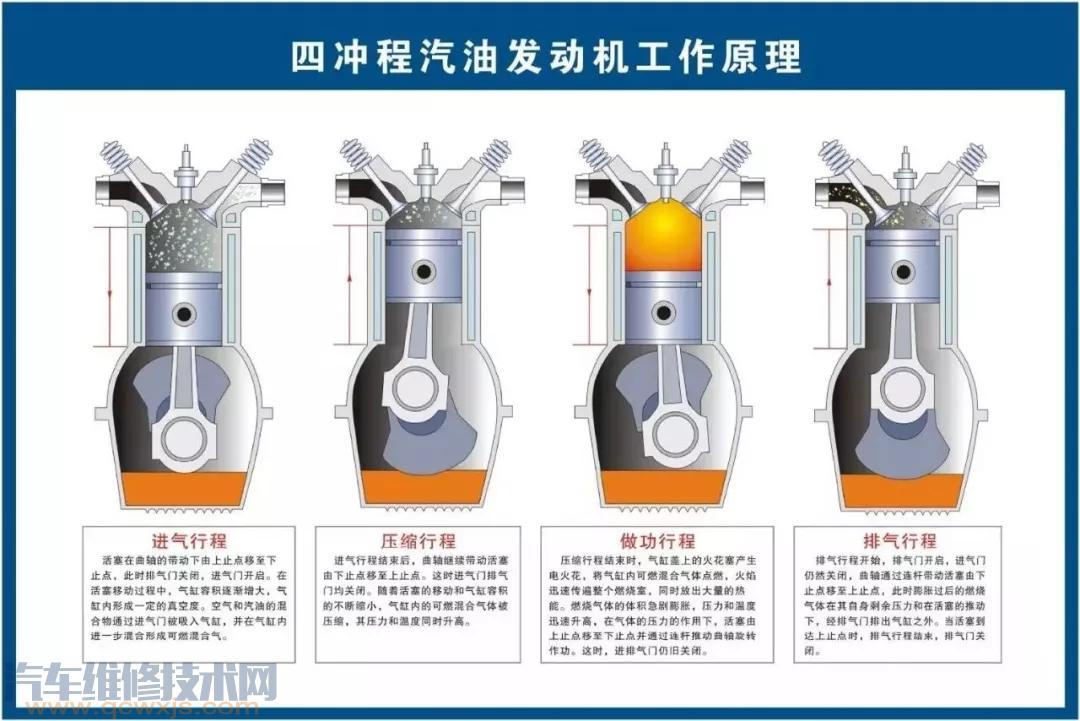

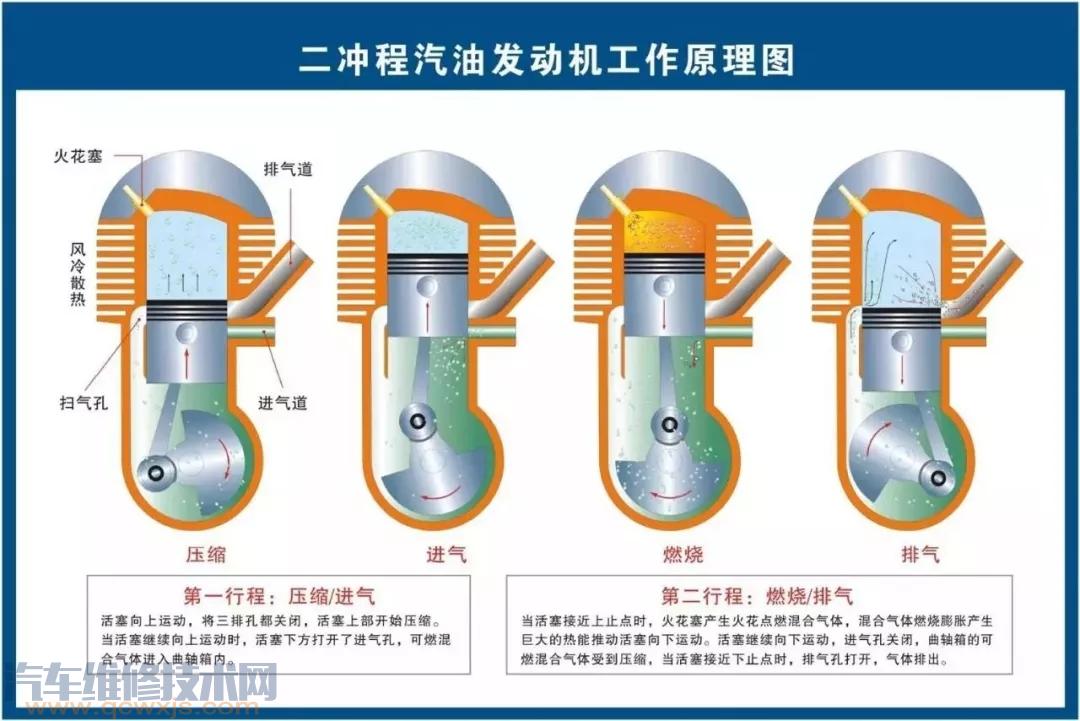

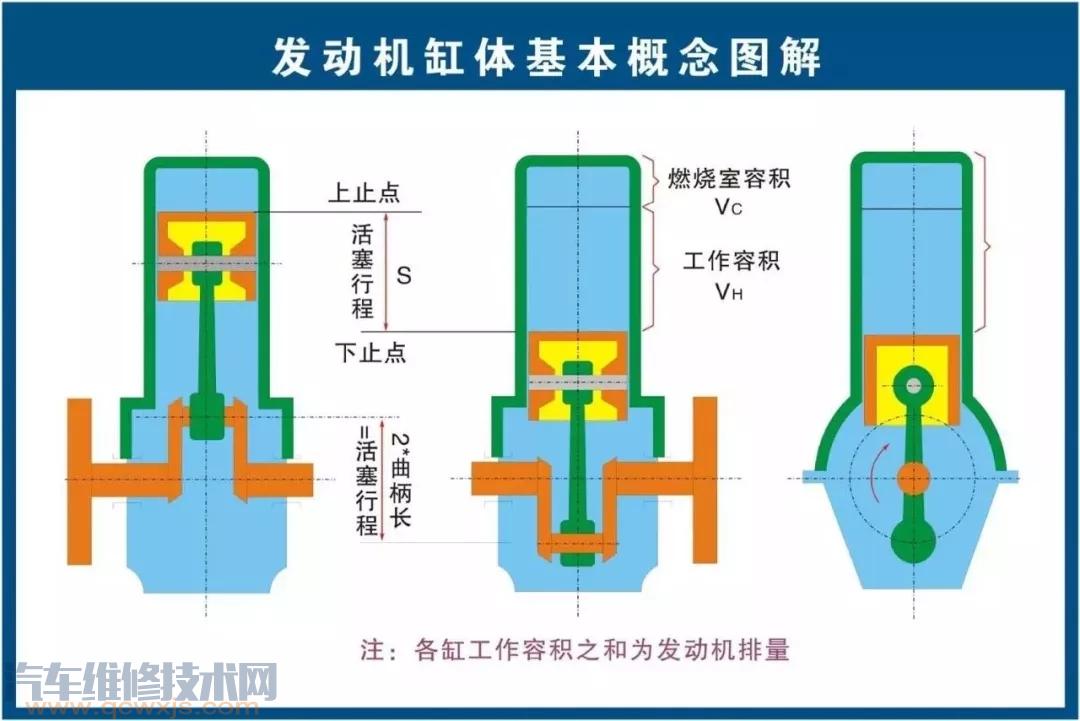

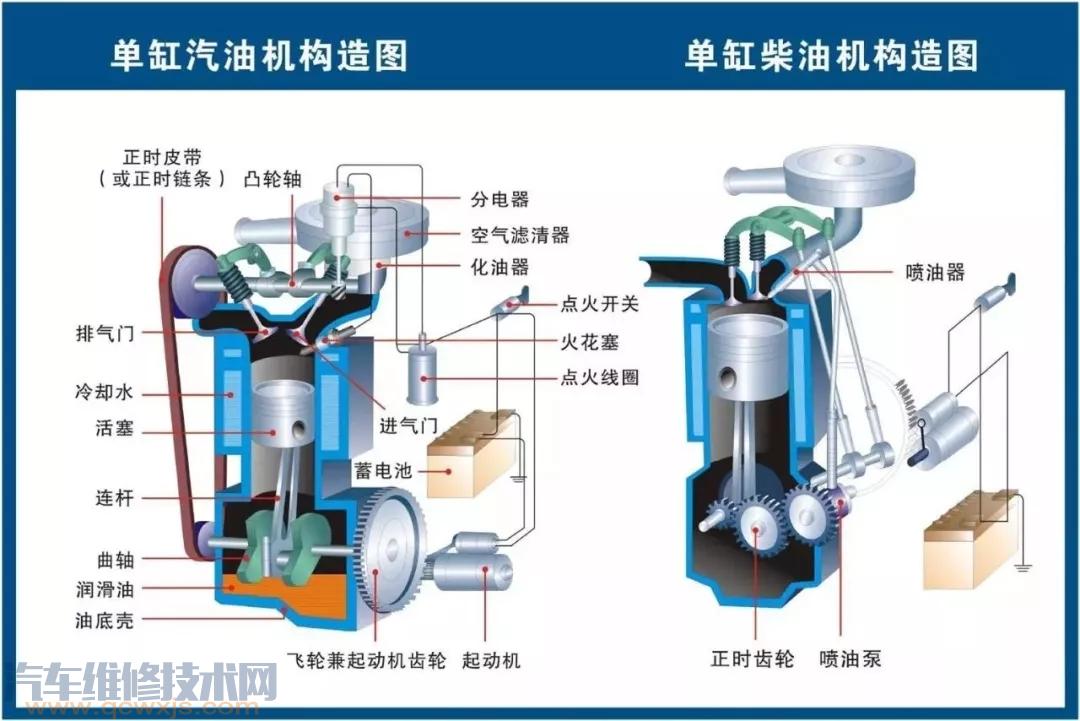

發動機原理圖解

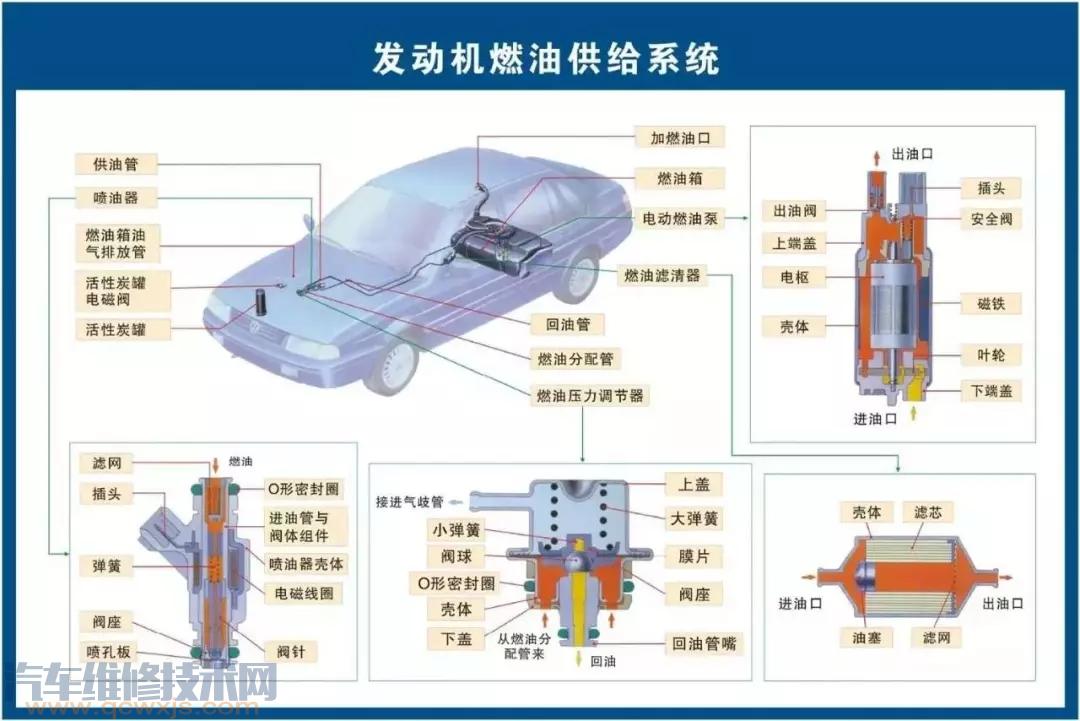

發動機燃油供給系統圖解

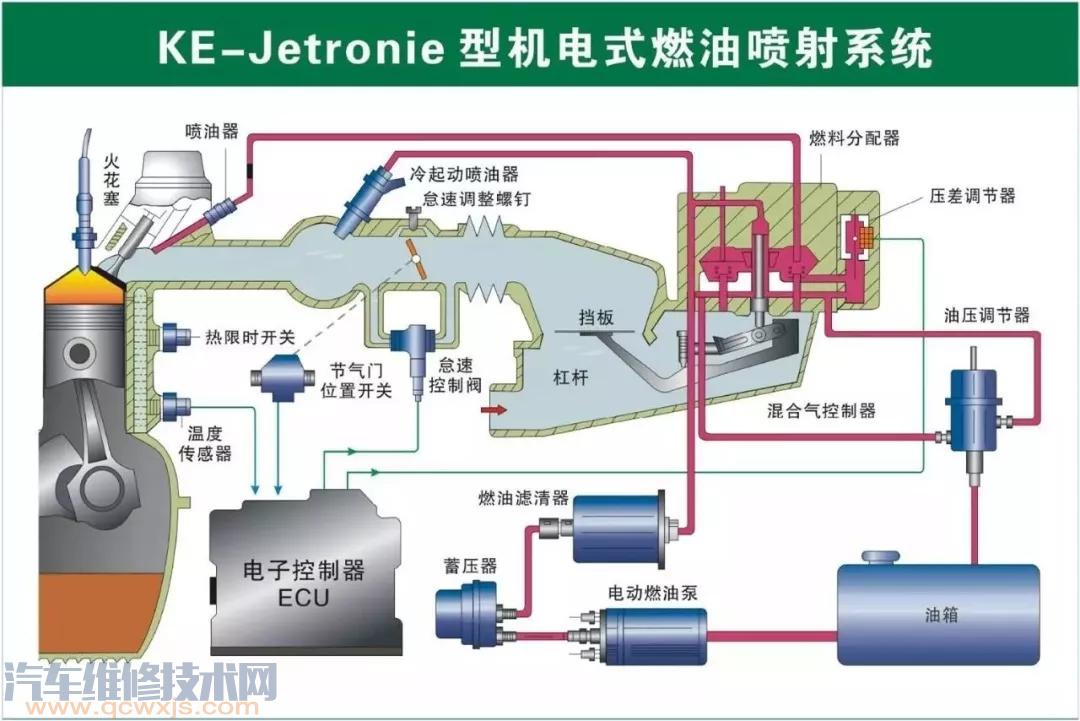

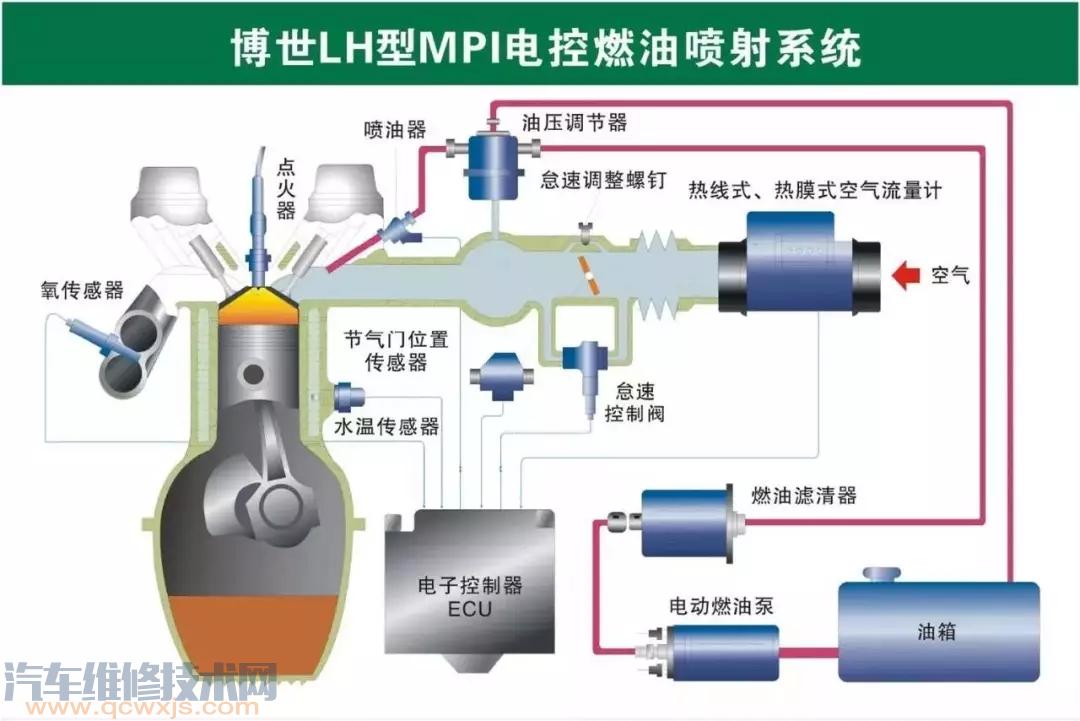

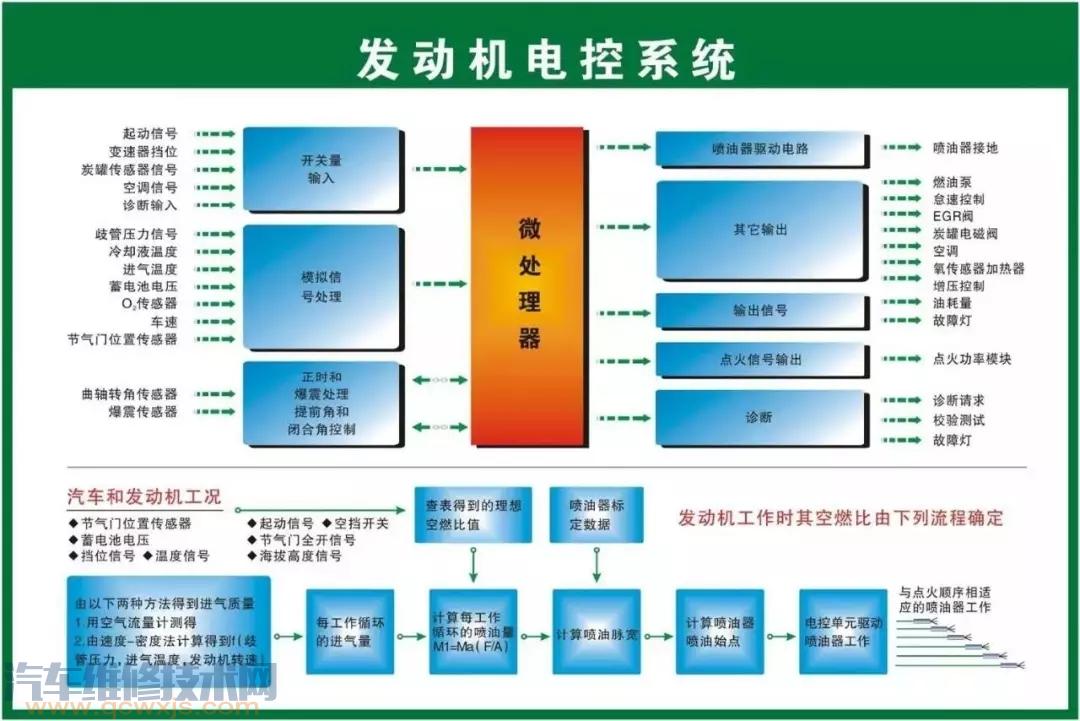

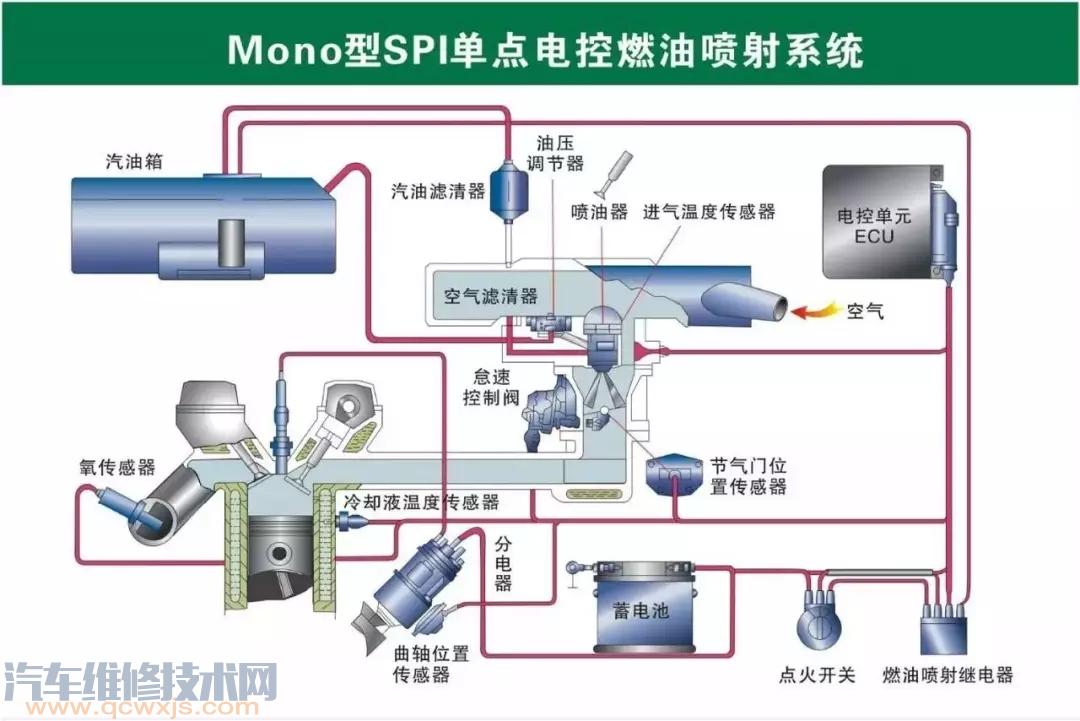

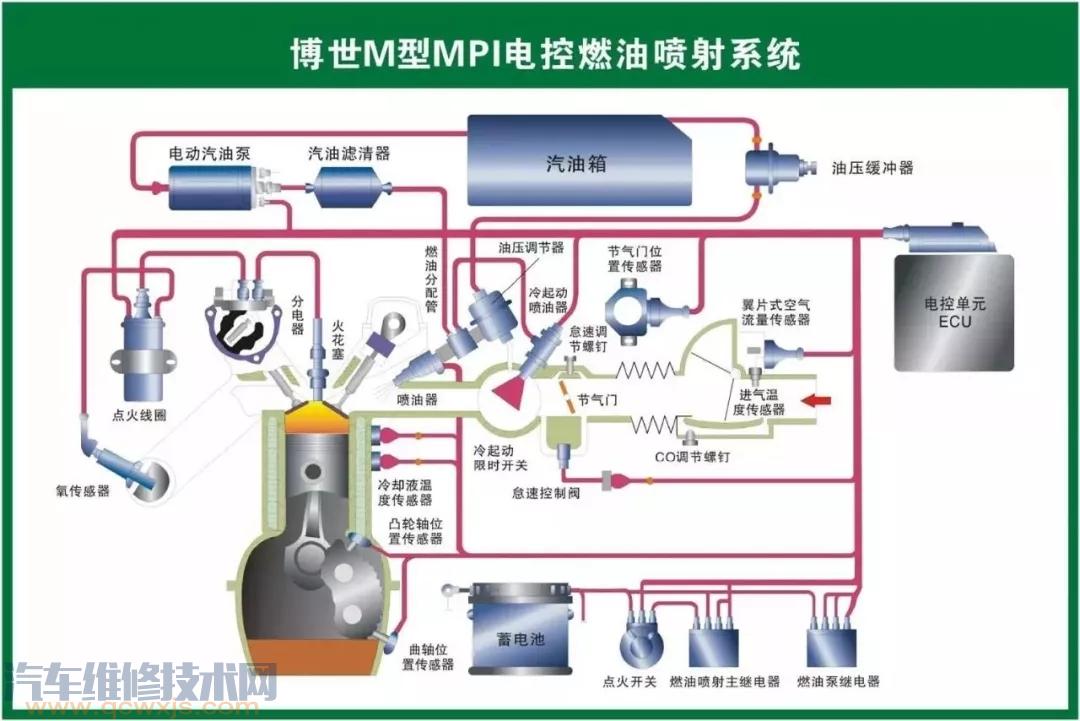

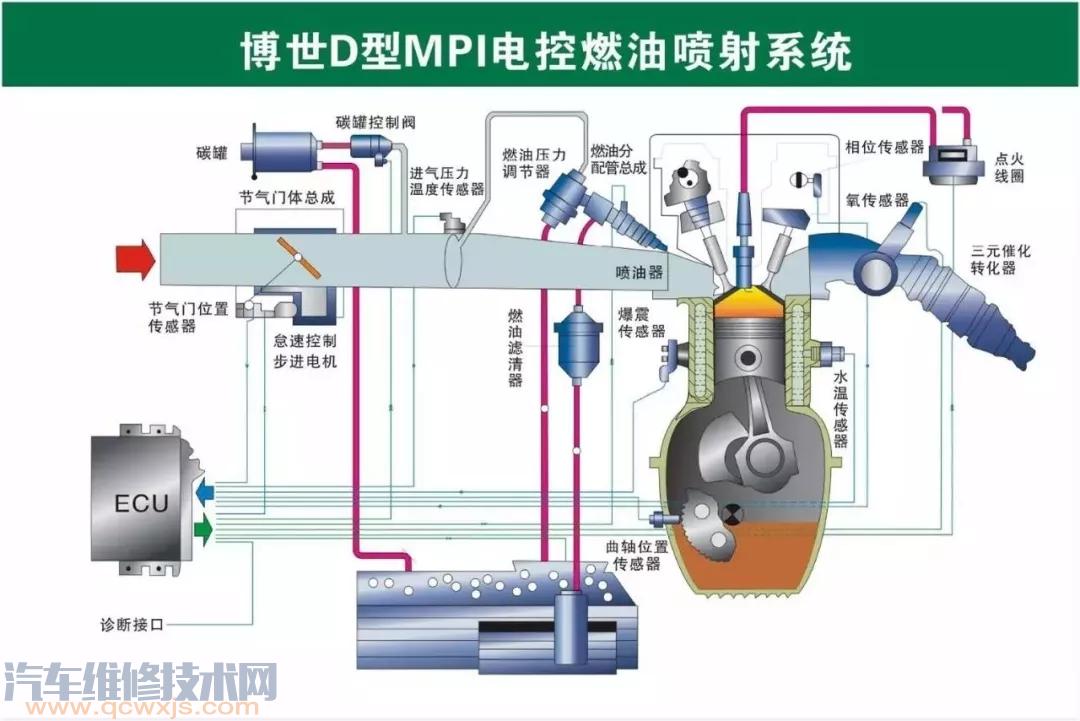

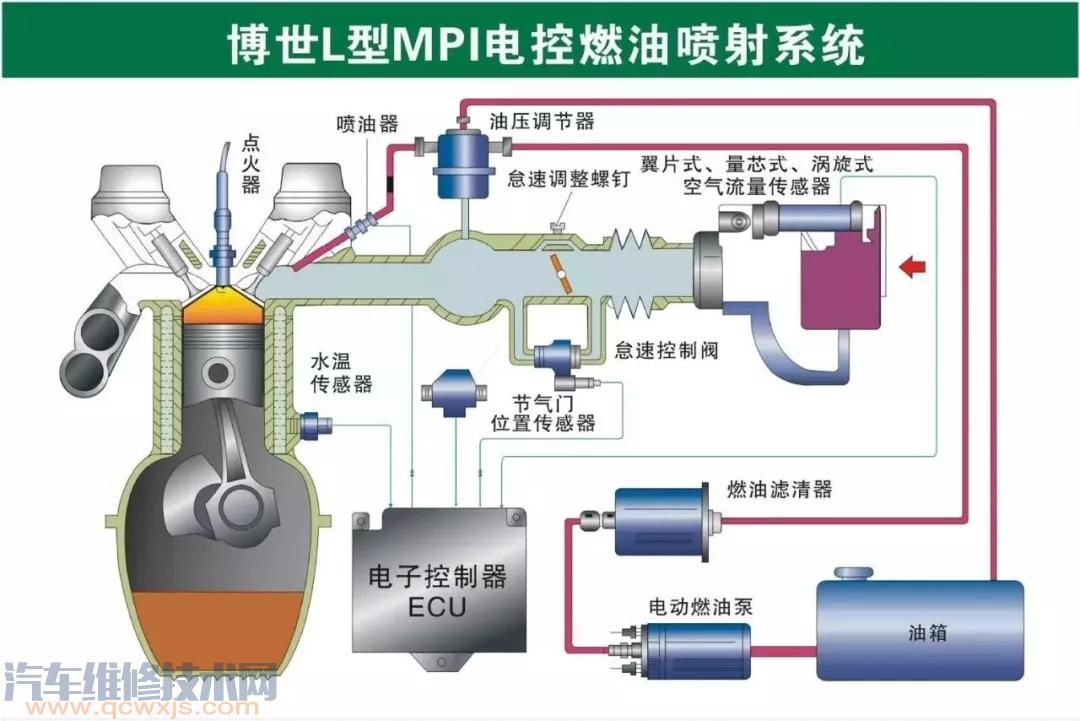

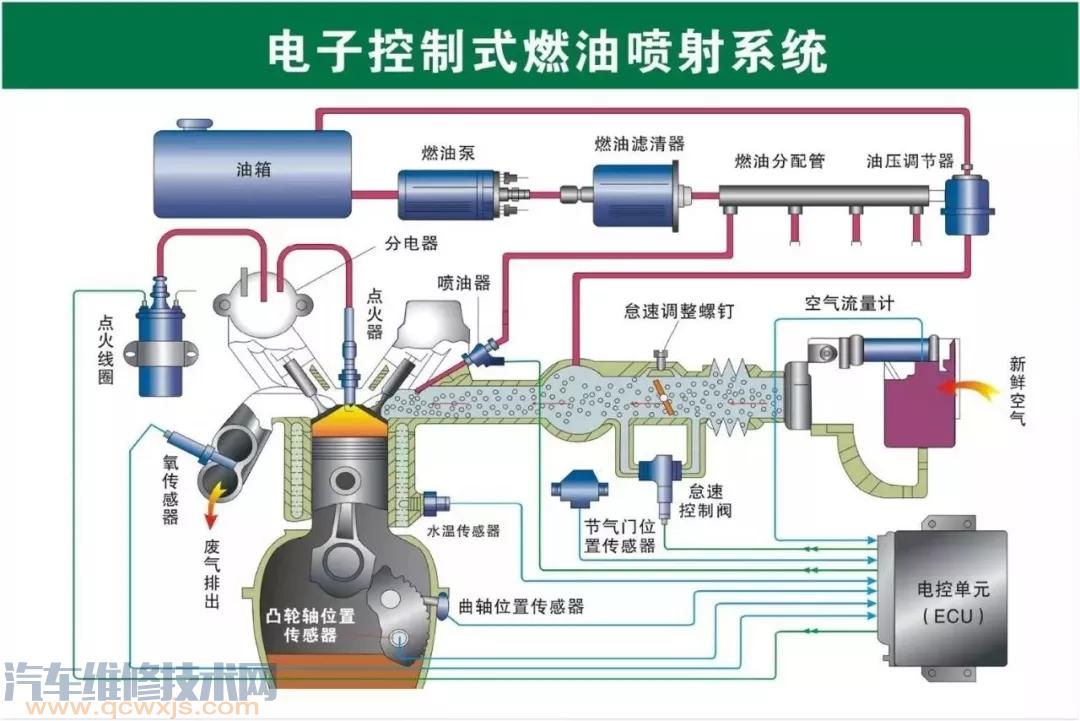

電子控制式燃油噴射系統圖解

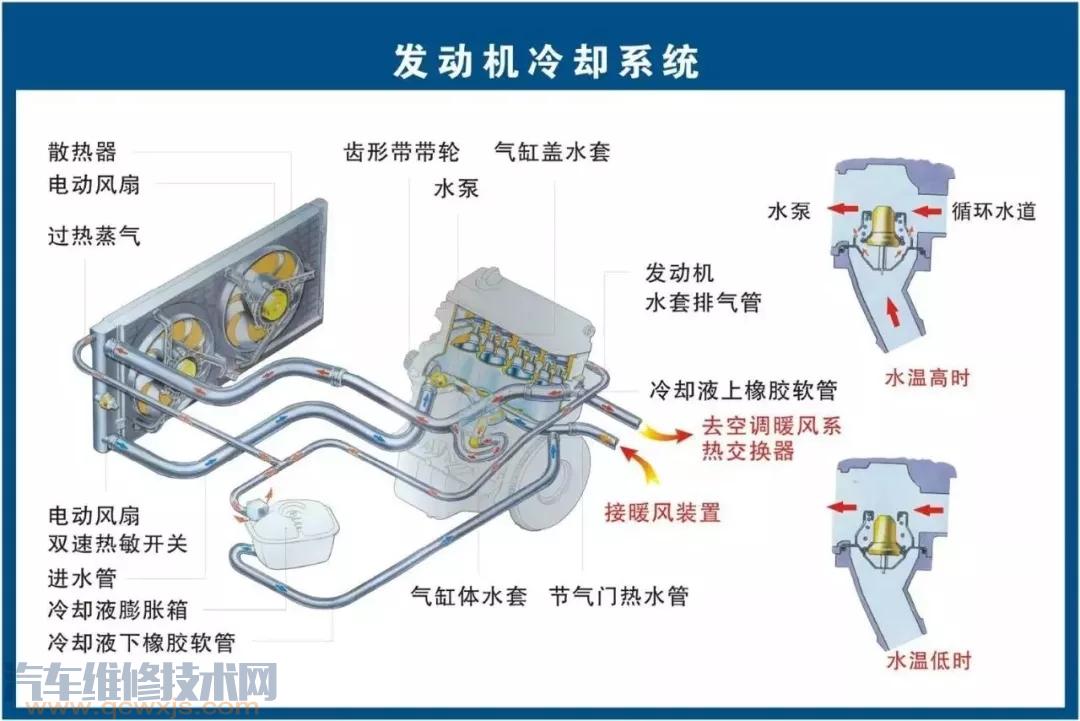

發動機冷卻系統圖解

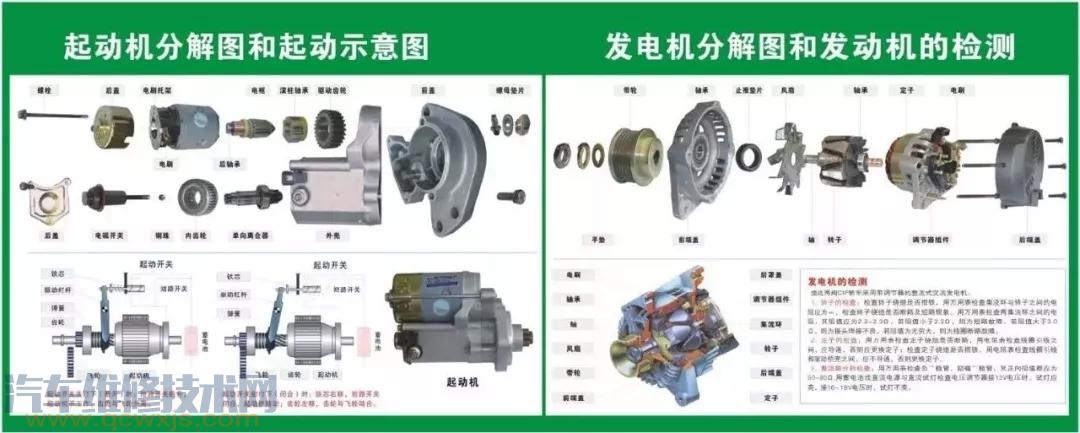

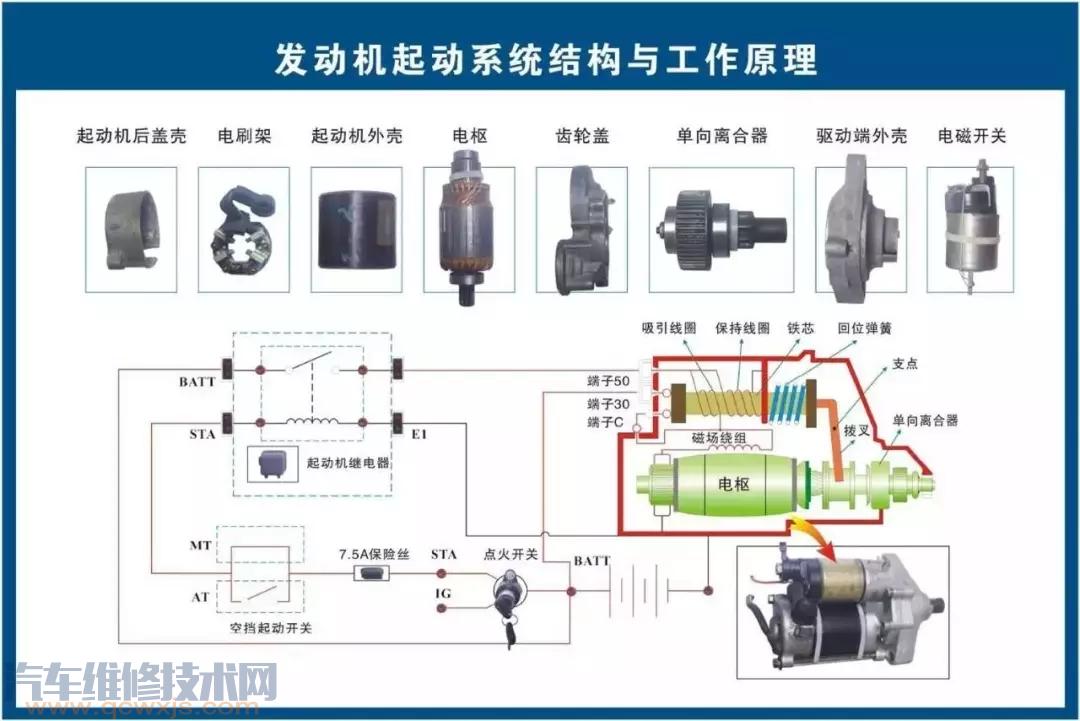

發動機起動系統圖解

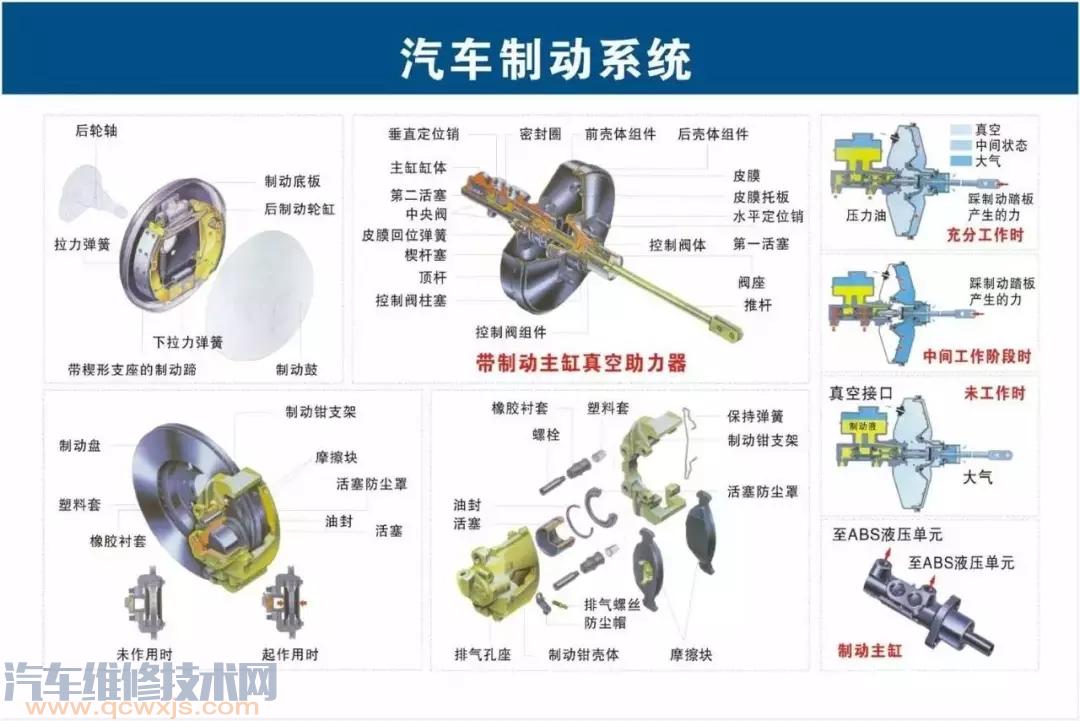

汽車制動系統構造圖解

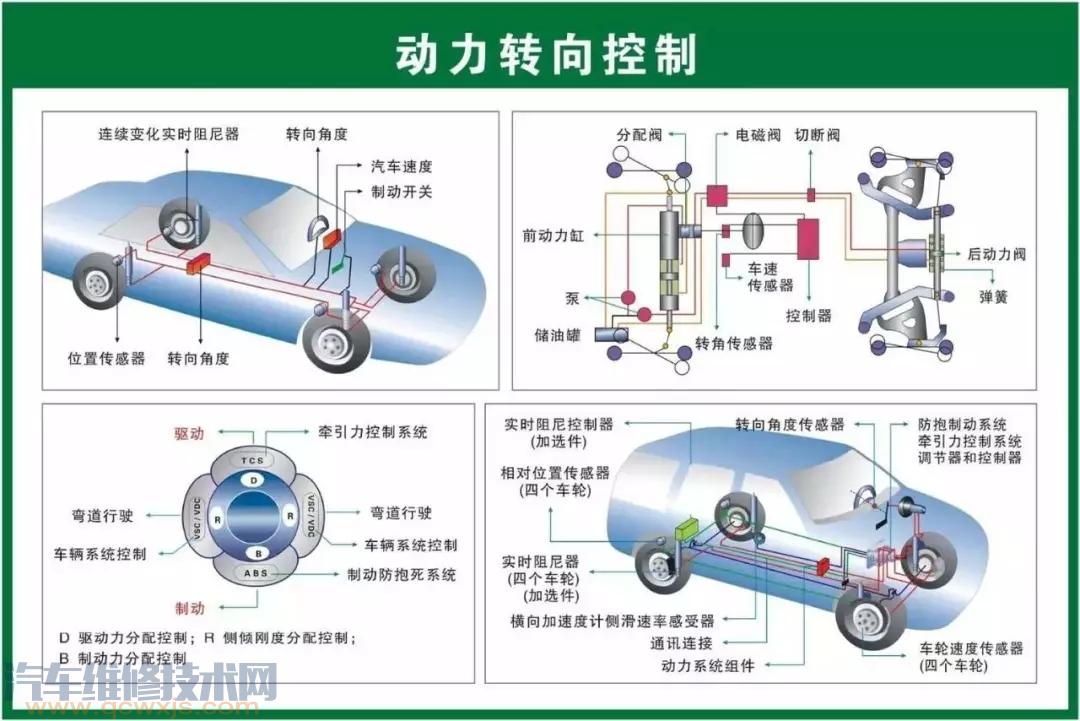

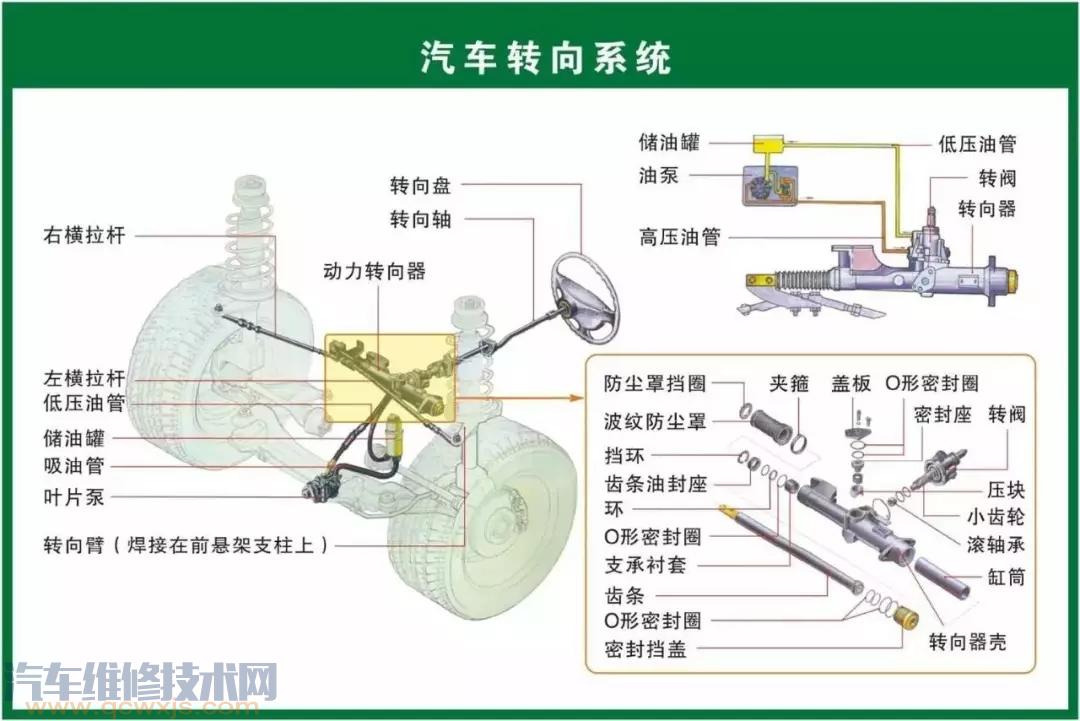

汽車轉向系統圖解

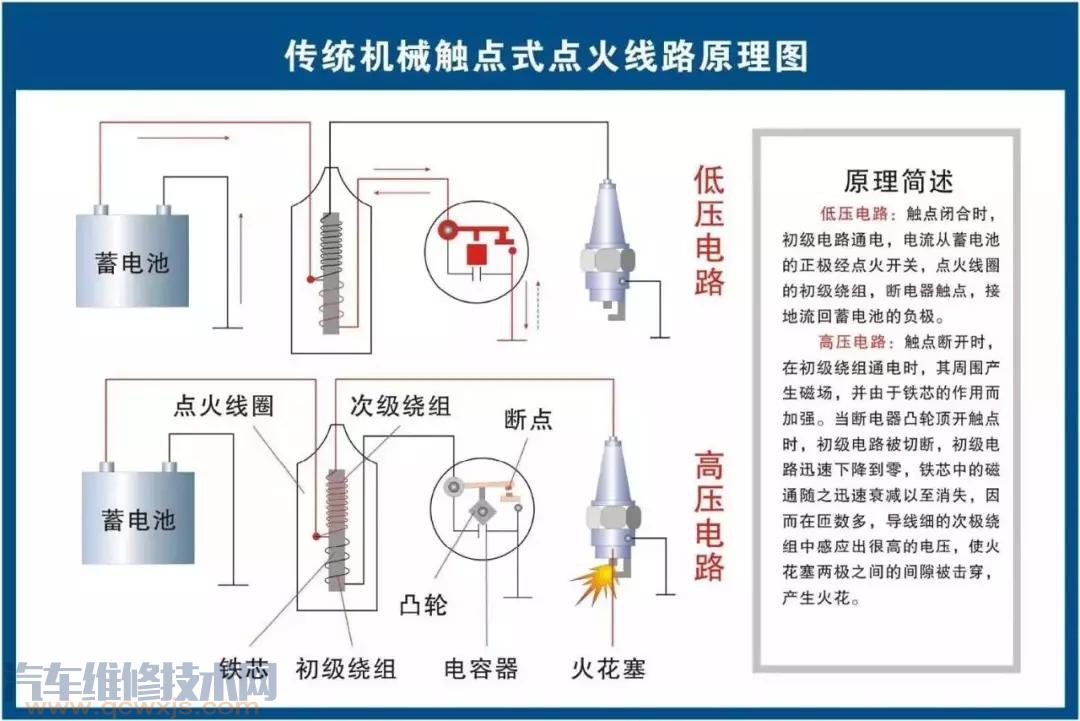

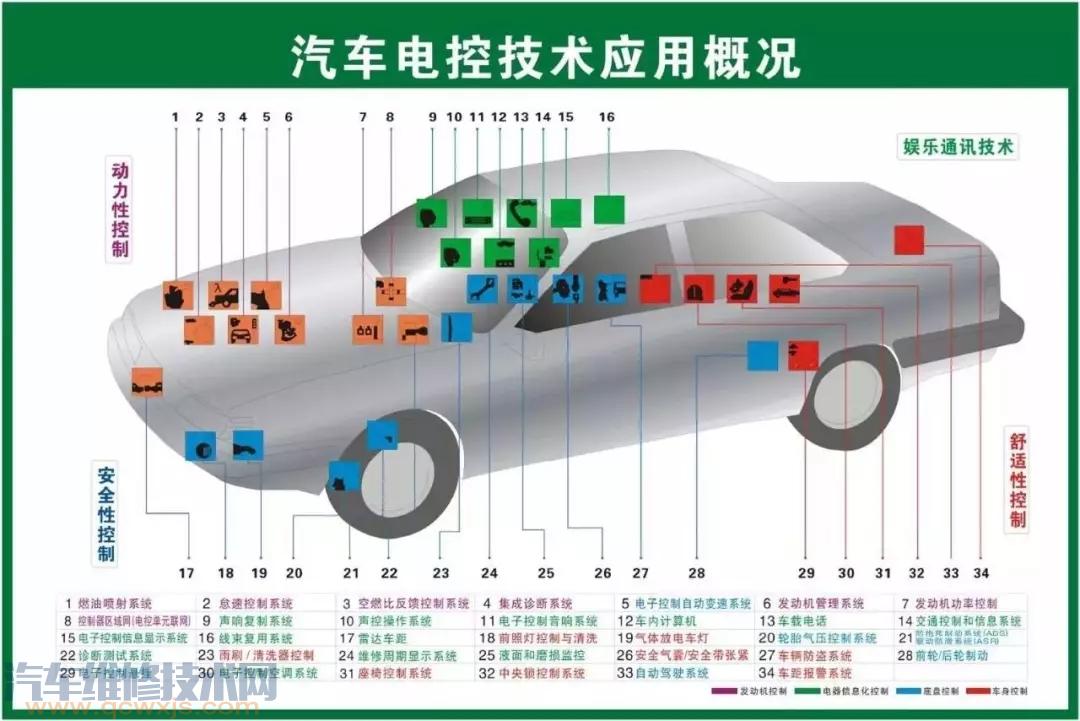

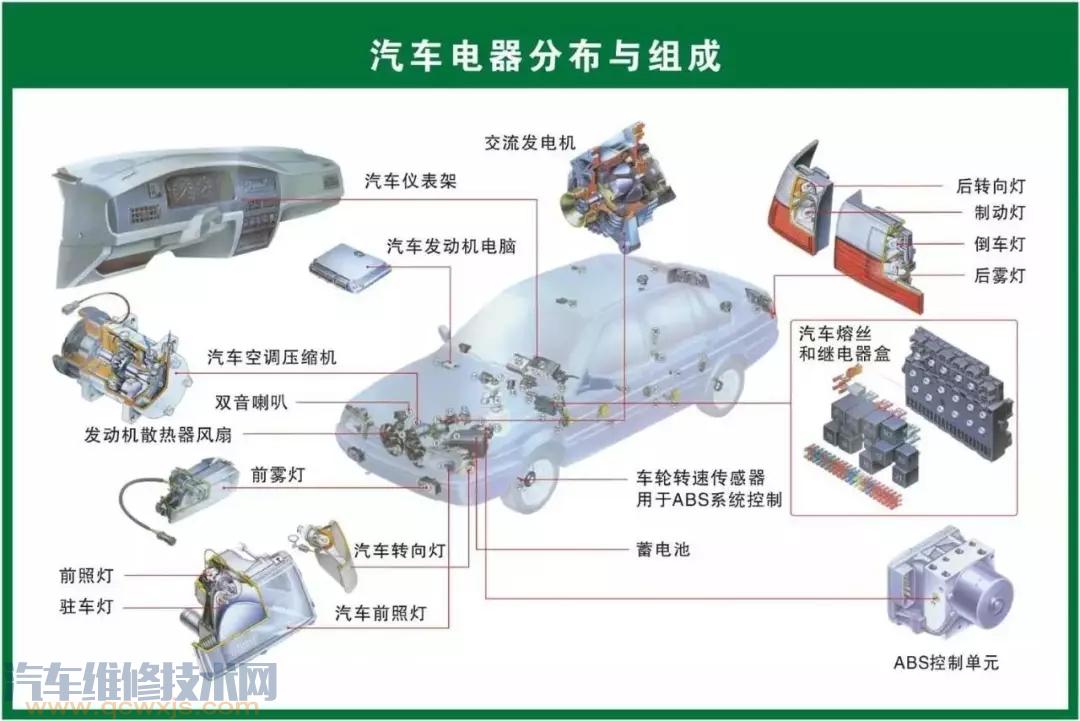

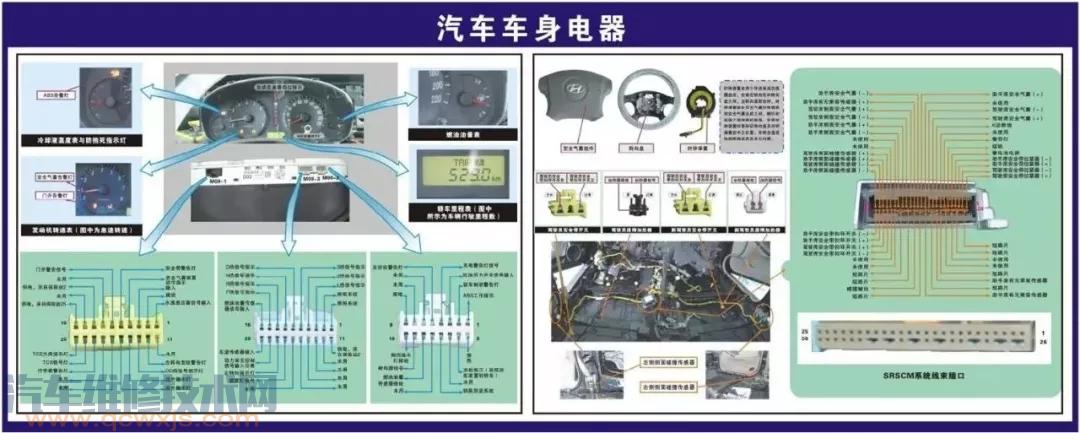

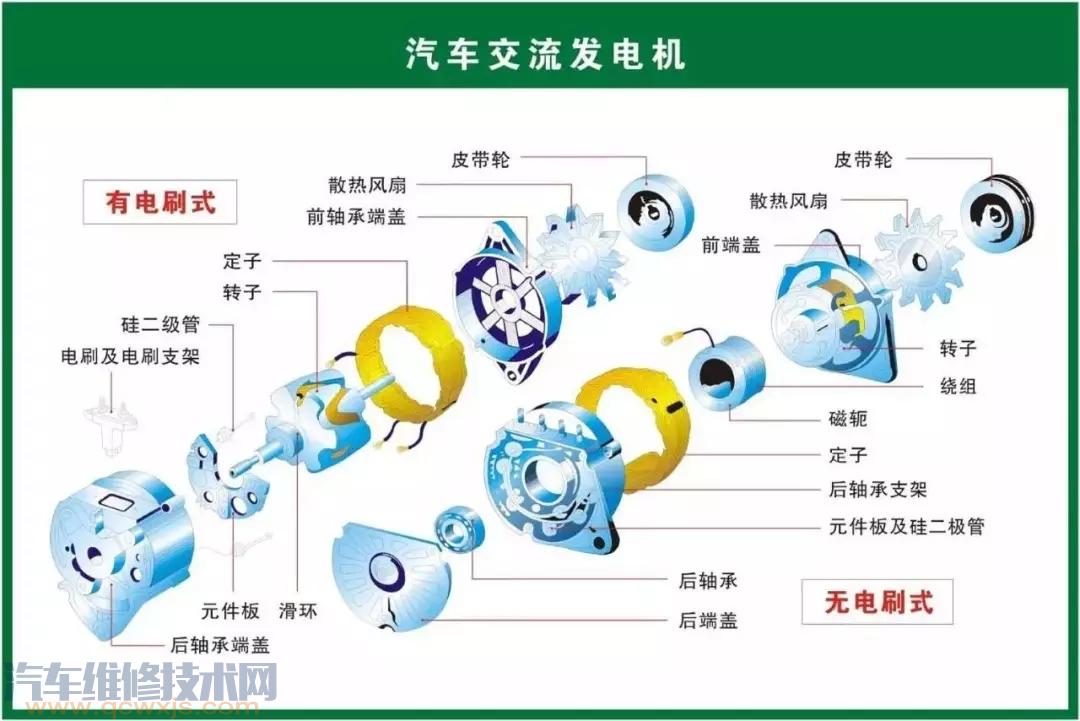

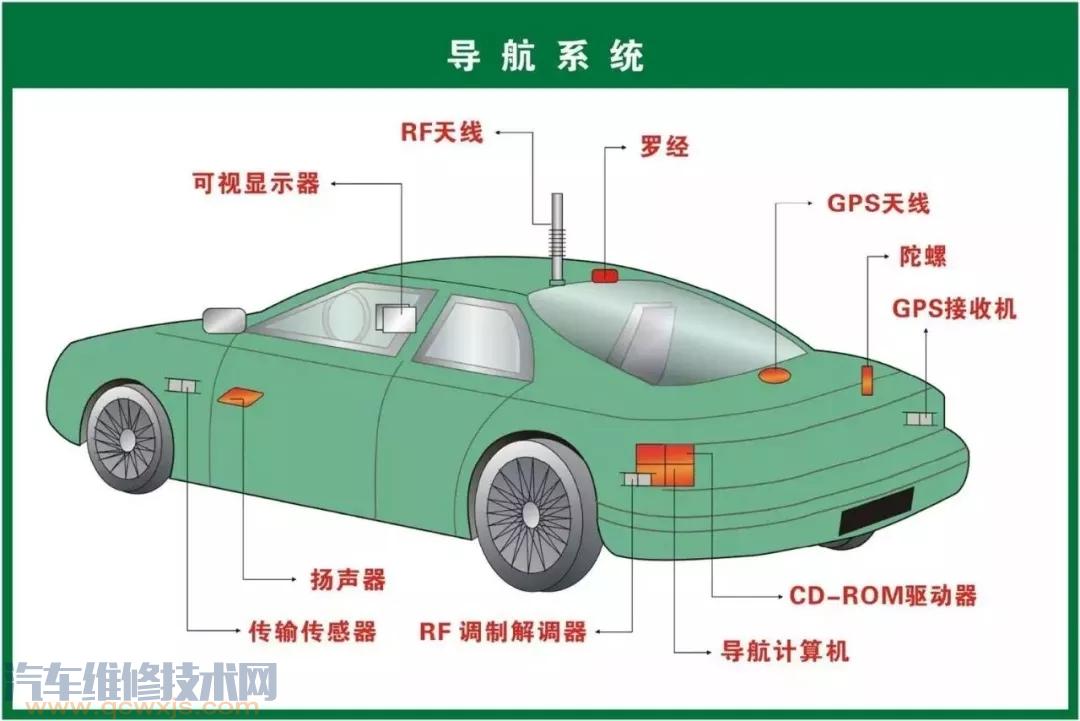

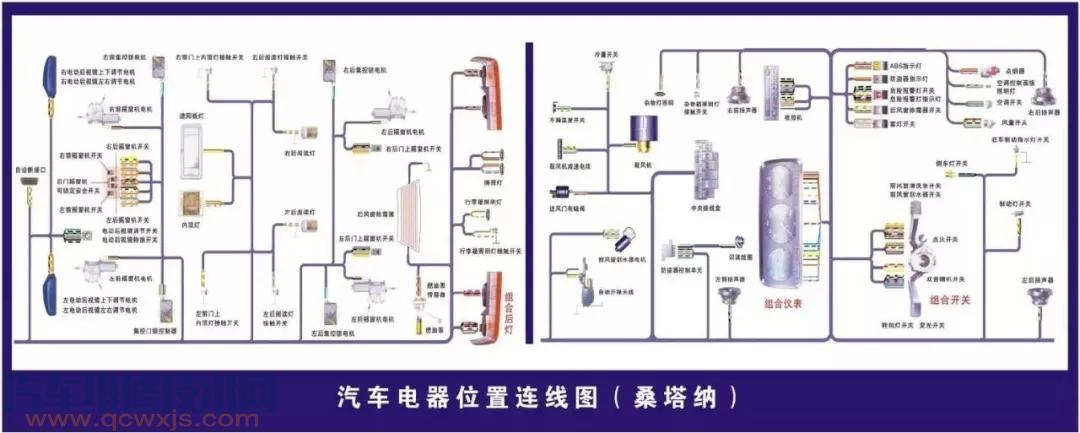

汽車電器系統圖解

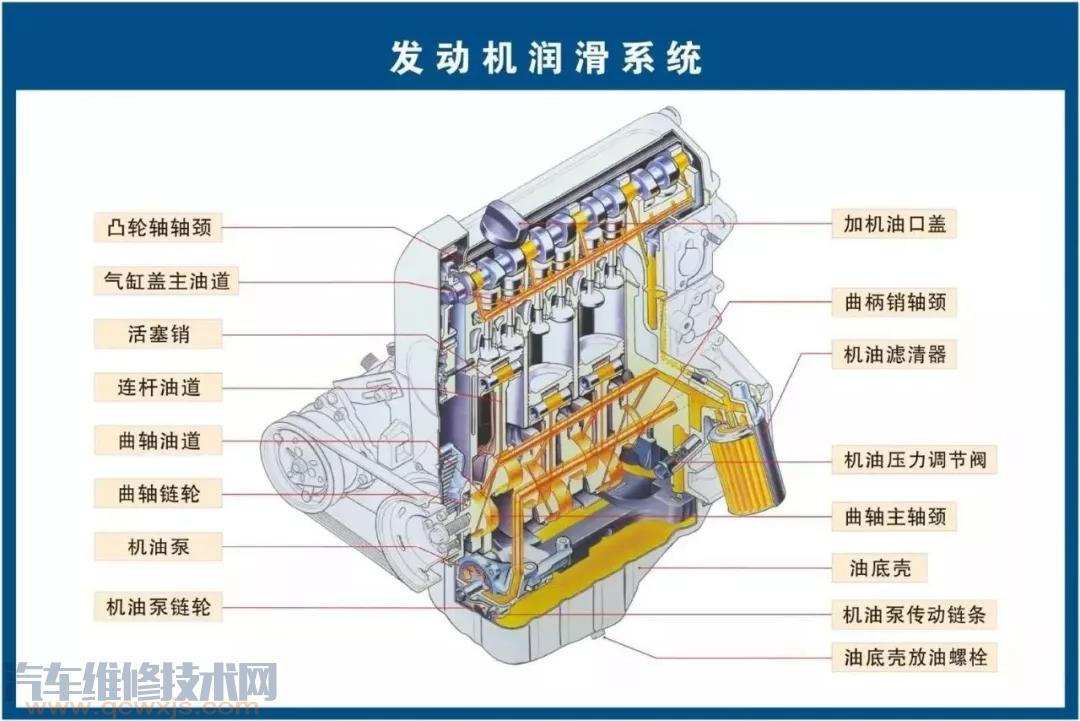

發動機潤滑系統圖解

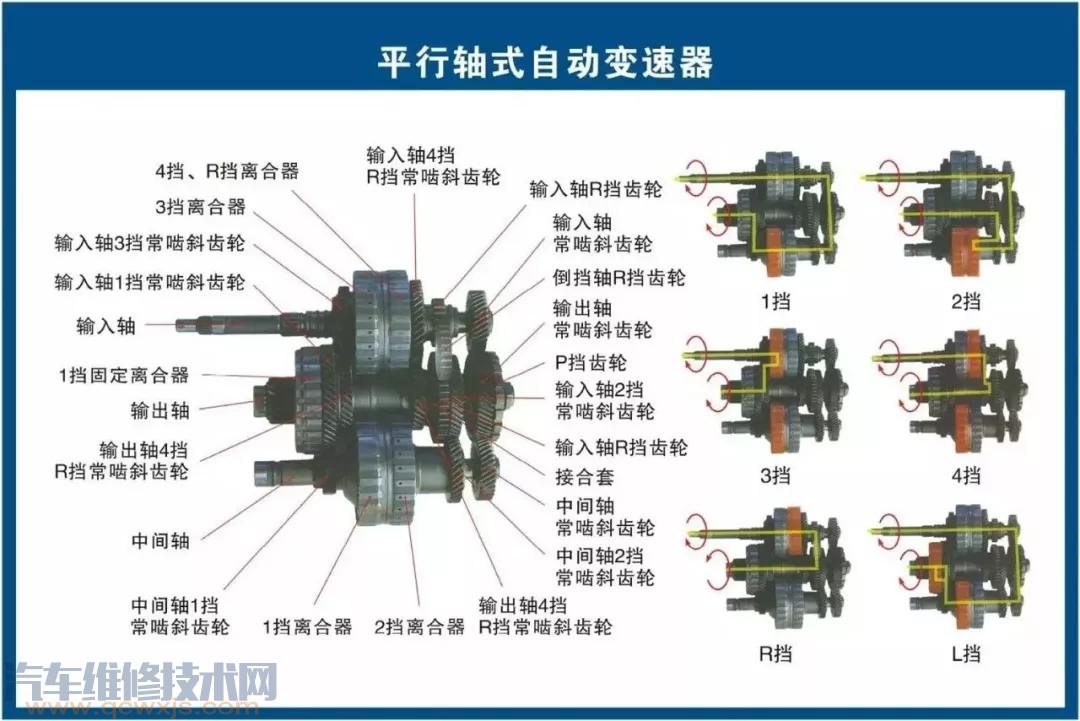

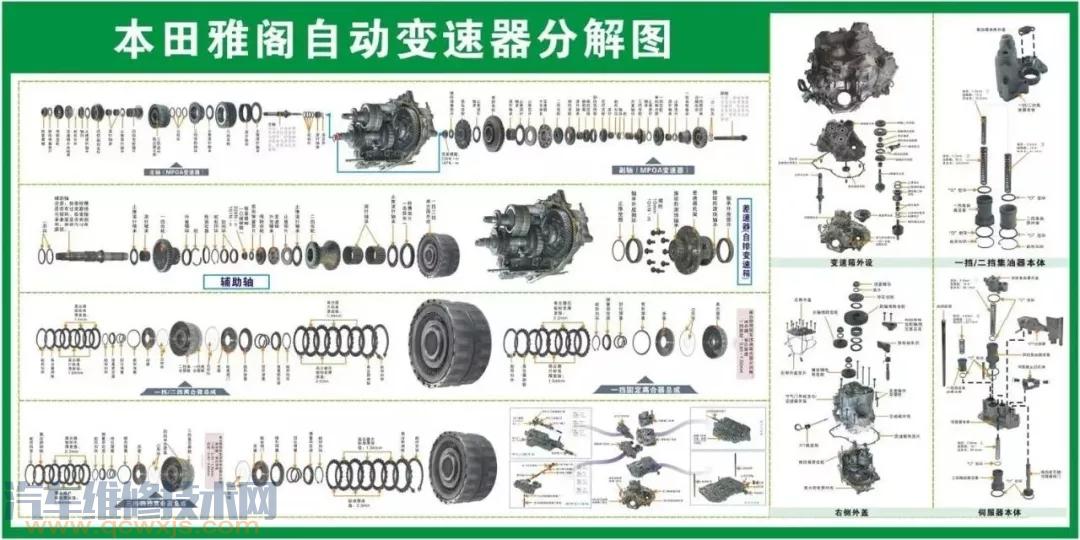

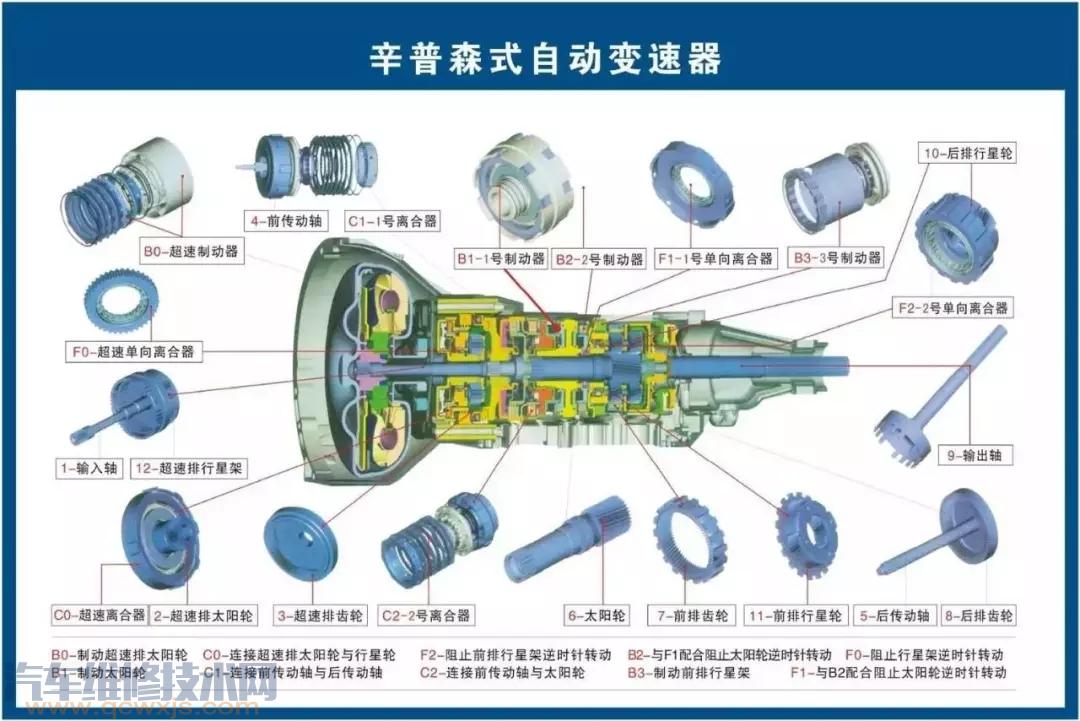

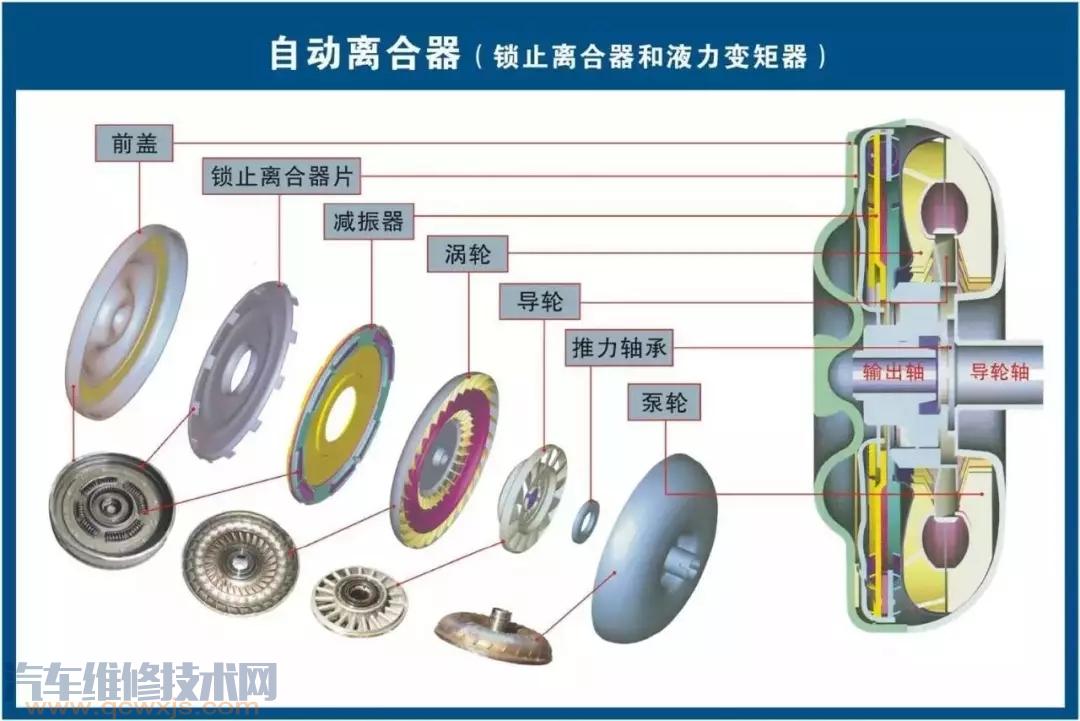

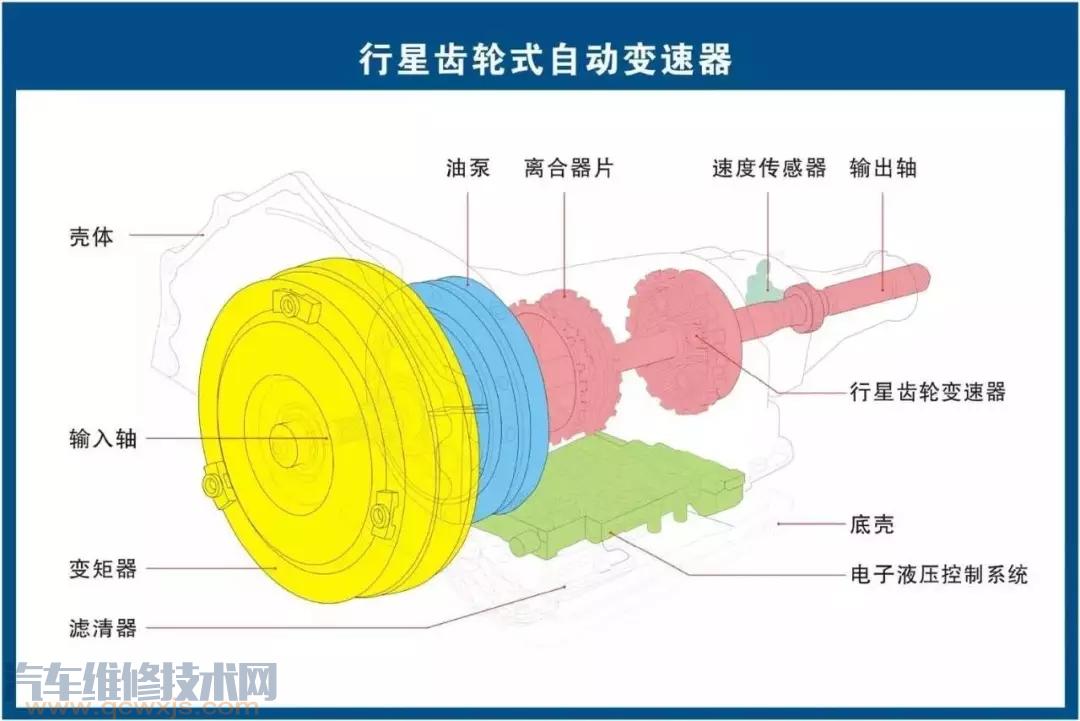

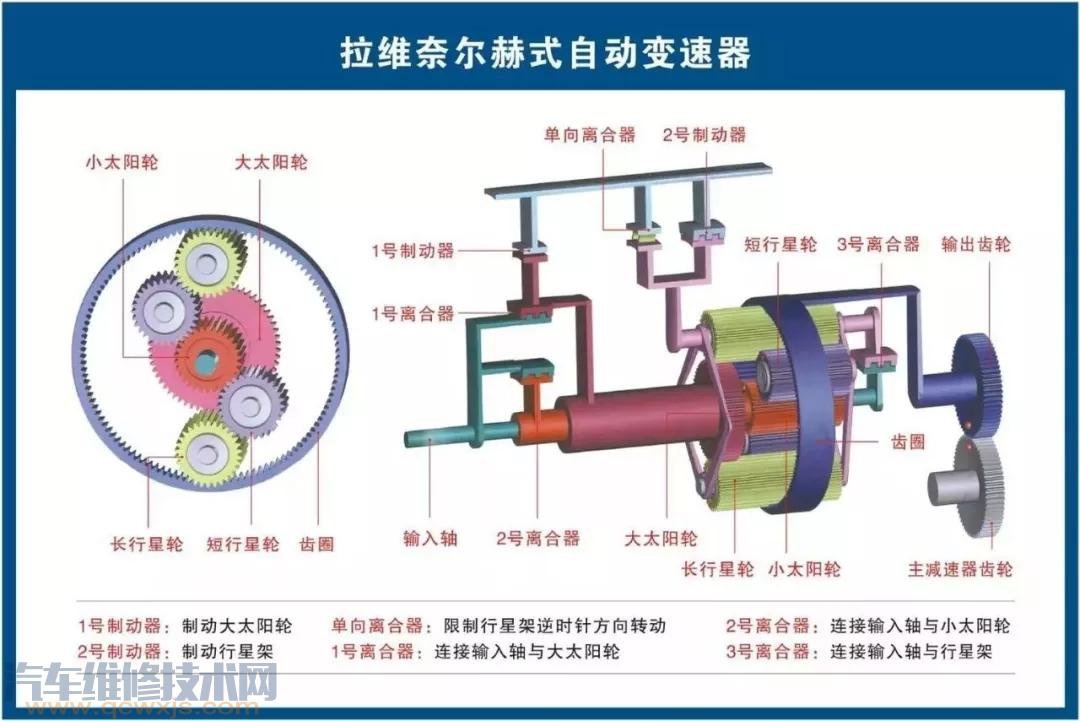

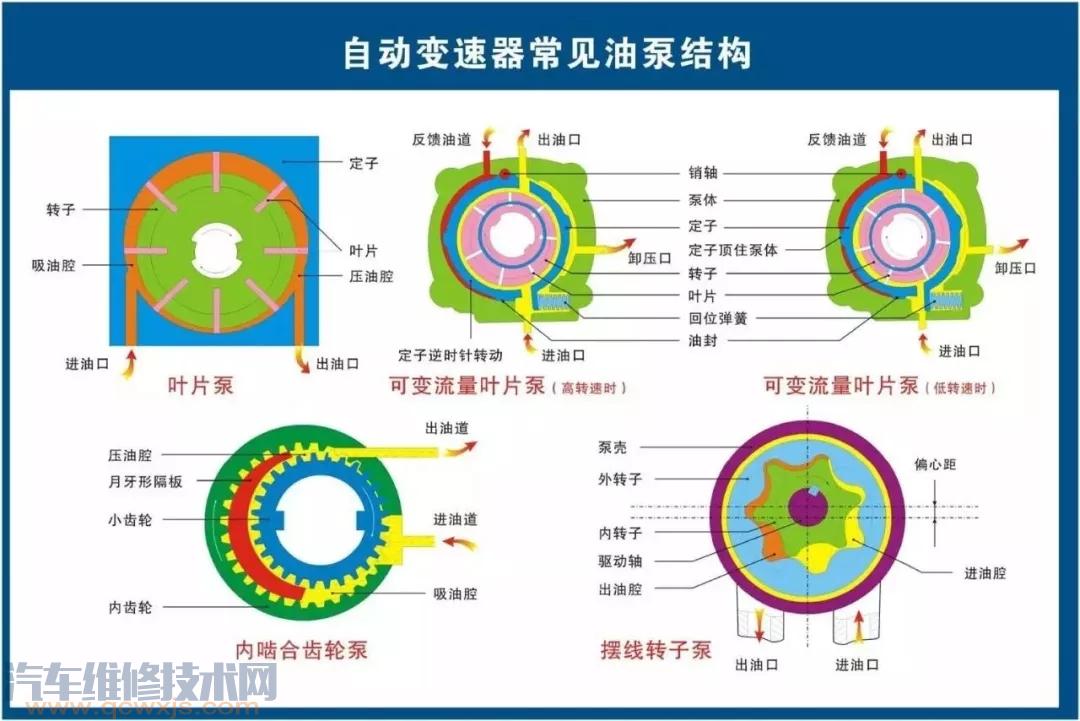

自動變速器圖解

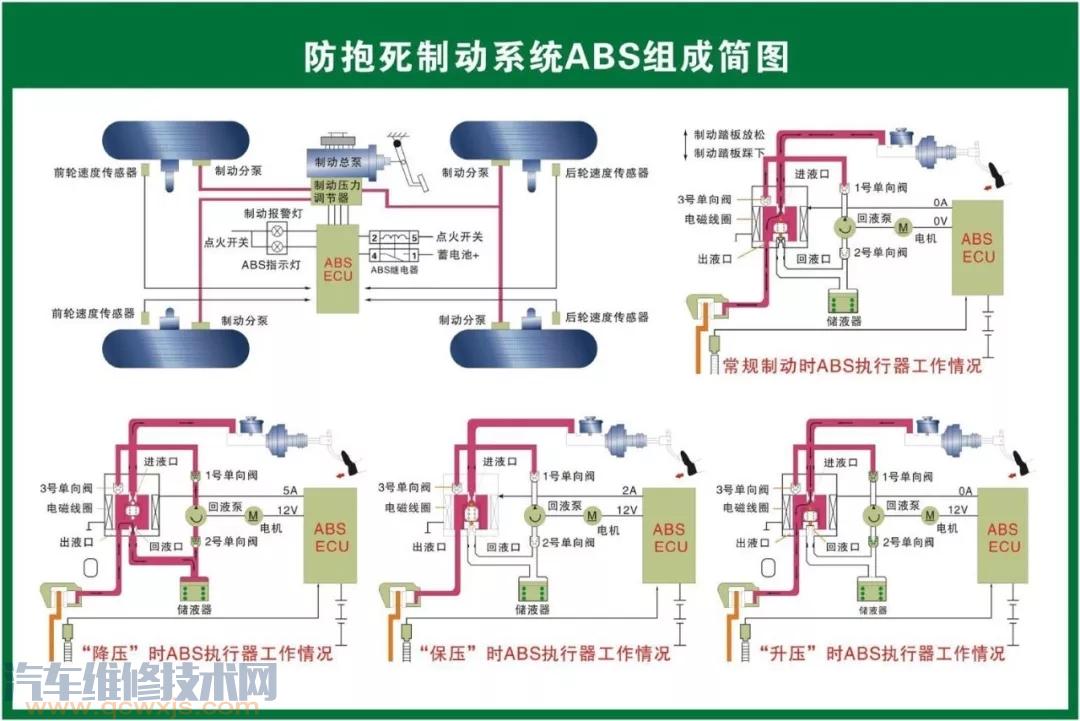

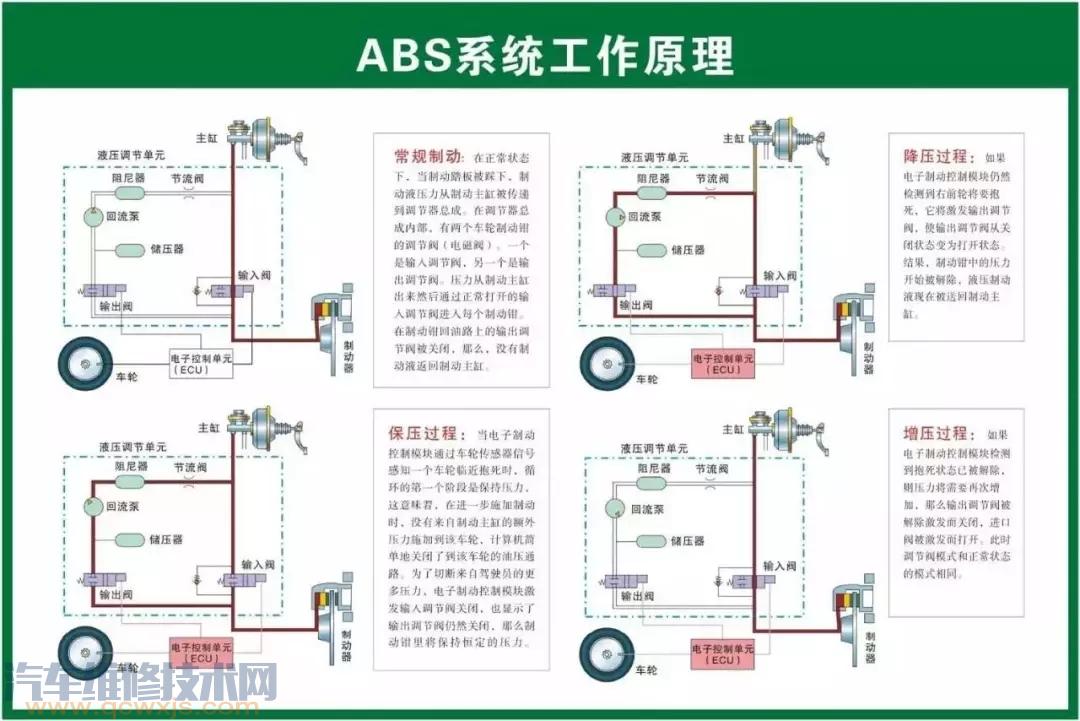

ABS防抱死系統圖解
