汽車發動機傳感器有哪些 發動機傳感器位置在哪【圖解】
大家都知道汽車發動機上的傳感器是汽車傳感器最多的地方了,那你都知道發動機傳感器有哪些,發動機傳感器在哪嗎,下面汽車維修網小編就圖解告訴大家,想了解的小伙伴就繼續看下面吧。

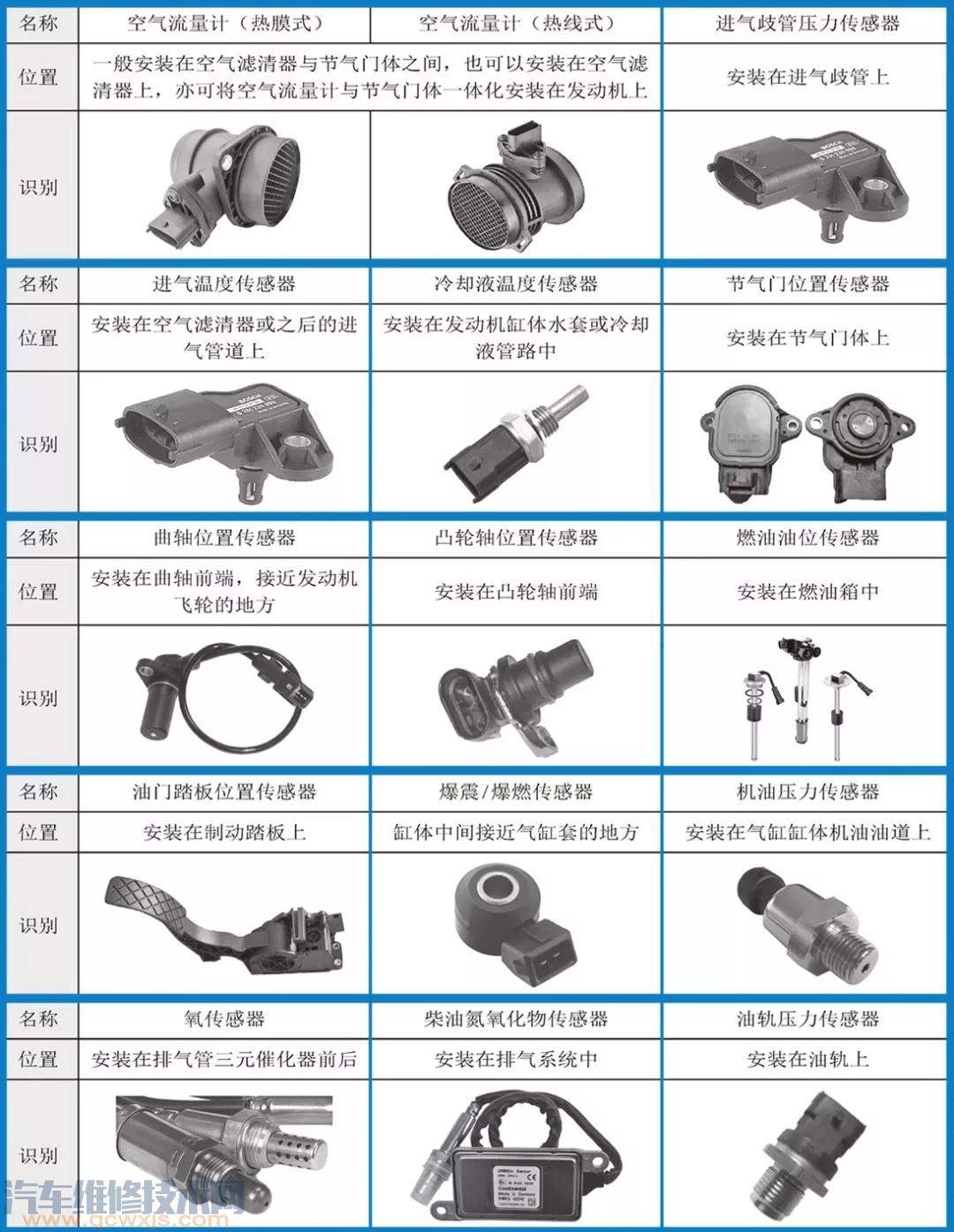

發動機的主要傳感器有:
空氣流量傳感器(MAF)、進氣溫度傳感器(MAT)、冷卻液溫度傳感器(ECT)、節氣門位置傳感器(TPS)、油門踏板位置傳感器(ETPS)、凸輪軸位置傳感器(CMP)、曲軸位置傳感器(CKP)、氧傳感器、爆震傳感器(KS)。
其中,控制發動機噴油量的主信號是空氣流量傳感器和曲軸位置傳感器,修正信號是氧傳感器。附加信號是冷卻液溫度傳感器和進氣溫度傳感器。
發動機傳感器位置在哪
下面就已奧迪V6發動機的傳感器在哪圖解給大家。
面向正時皮帶(冷卻風扇),右手邊為右側氣缸,左手邊為左側氣缸。相應的圖示稱為前視圖;發動機飛輪/離合器一面稱為后視圖。
發動機前視圖各傳感器位置
奧迪V6發動機傳感器執行器安裝位置1(前視圖)
1—霍爾傳感器(凸輪軸位置傳感器);
2—爆燃傳感器(左側氣缸);
3—進氣溫度傳感器;
4—爆燃傳感器(右側氣缸);
5—凸輪軸調節閥(右側氣缸);
6—機油壓力開關
發動機后視圖各傳感器位置
奧迪V6發動機傳感器執行器安裝位置2
1—廢氣溫度傳感器(左側氣缸,注意左右視圖);
2—前尾氣催化凈化器(左側氣缸,注意左右視圖);
3—氧傳感器(左側氣缸,注意左右視圖);
4—冷卻液溫度傳感器;
5—廢氣溫度傳感器(右側氣缸,注意左右視圖);
6—前尾氣催化凈化器(右側氣缸,注意左右視圖);
7—氧傳感器(右側氣缸,注意左右視圖);
8—冷卻液再循環熱敏開關;
9,17—霍爾傳感器(凸輪軸位置傳感器,右側氣缸,注意左右視圖);
10—凸輪軸調節閥(左側氣缸,注意左右試圖);
11—渦輪增壓器循環空氣閥;
12—燃油壓力調節器;13—噴油器(右側氣缸);
14—節氣門體;
15—凸輪軸調節閥(右側氣缸);
18—噴油器(左側氣缸);
19—凸輪軸調節閥(左側氣缸);
20—增壓壓力限制電磁閥;
21—活性炭罐電磁閥
發動機左視圖各傳感器位置
奧迪V6發動機傳感器執行器安裝位置3
1—噴油器;2—點火線圈(單缸獨立點火);3—廢氣渦輪增壓器;4—前催化轉換器
汽車維修網小編今天就介紹到這里了對于上面的汽車發動機傳感器有哪些 發動機傳感器位置在哪內容介紹就這么多了,希望大家在汽車的日常使用中有所幫助。
