下面汽車維修網小編給大家簡單的介紹一下汽車發動機的基本結構和作用，希望大家可以對發動機有一個更清楚的認識。

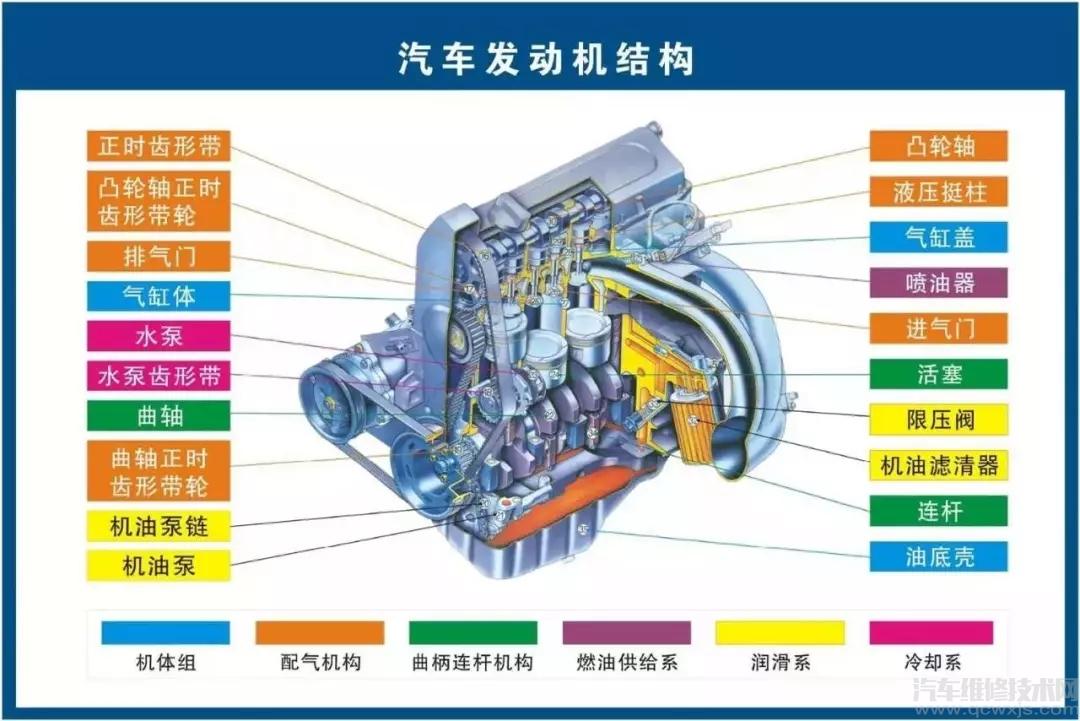

機體組件

組成：汽缸體、汽缸蓋等

（汽車維修技術網 原創 http://www.011315.cn/)

發動機的骨架，支撐著所有發動機的零部件

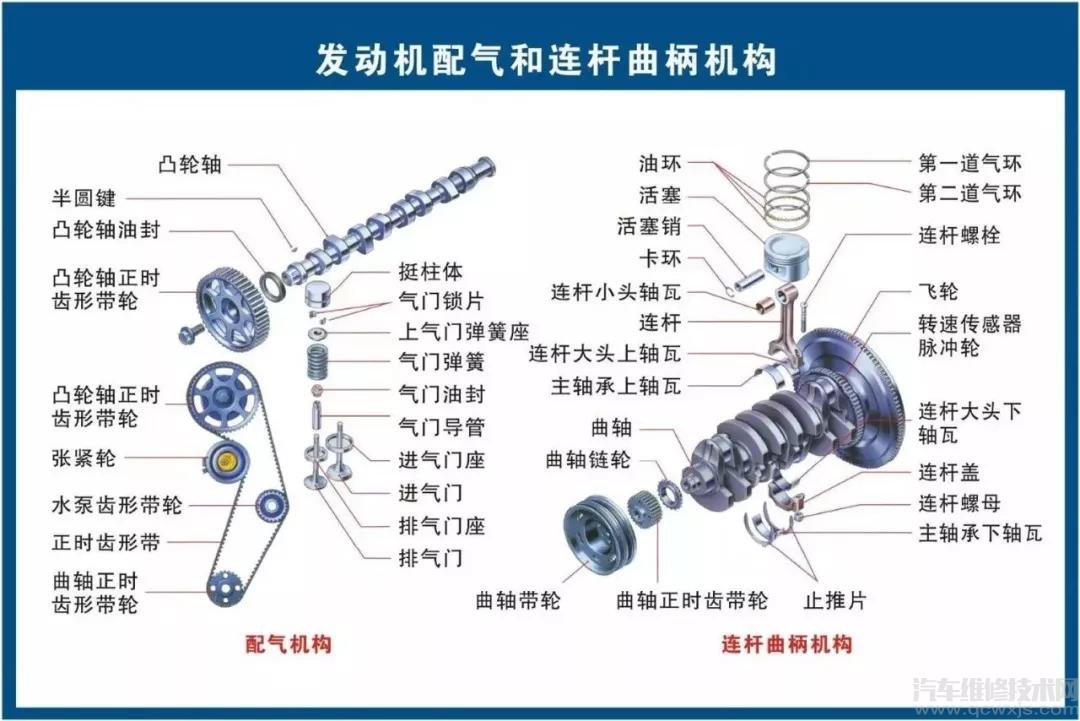

曲柄連桿機構

組成：機體組、活塞連桿組和曲軸飛輪組等

曲柄連桿機構是發動機實現工作循環、完成能量轉換的主要運動零件。在做功行程中，活塞承受燃?xì)鈮毫Γ谄變?nèi)作直線運動，通過連桿轉換成曲軸的旋轉運動，并從曲軸對外輸出動力。而在進氣、壓縮和排氣行程中，飛輪釋放能量，又把曲軸的旋轉運動轉化成活塞的直線運動

配氣機構

組成：配氣機構大多采用頂置氣門式配氣機構，一般由氣門組、氣門傳動組和氣門驅動組組成

配氣機構的功用是根據發動機的工作順序和工作過程，定時開啟和關閉進氣門和排氣門，使可燃混合氣或空氣進人汽缸，并使廢氣從汽缸內排出，實現換氣過程

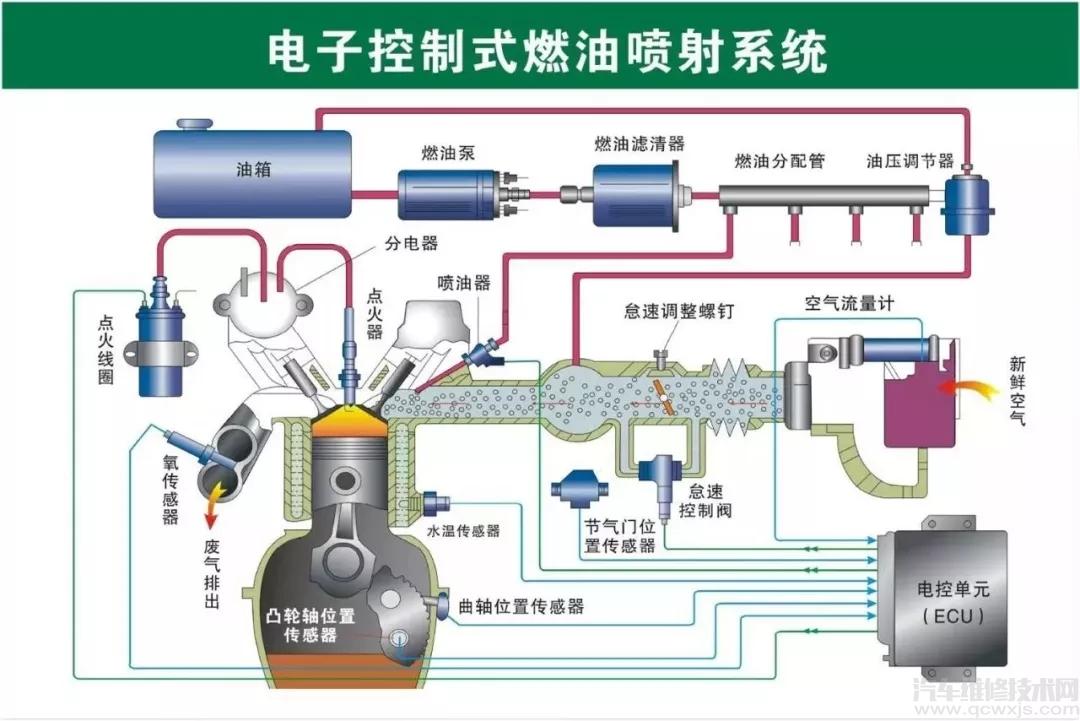

燃料供給系統

組成汽油機：燃油箱、汽油泵、汽油濾清器、汽油壓力調節器、燃油分配器、傳感器、電控單元等

汽油機燃料供給系統的功用是根據發動機的要求，配制出一定數量和濃度的混合氣，供人汽缸，并將燃燒后的廢氣從汽缸內排出到大氣中去；
柴油機燃料供給系統的功用是把柴油和空氣分別供入汽缸，在燃燒室內形成混合氣并燃燒，最后將燃燒后的廢氣排出。

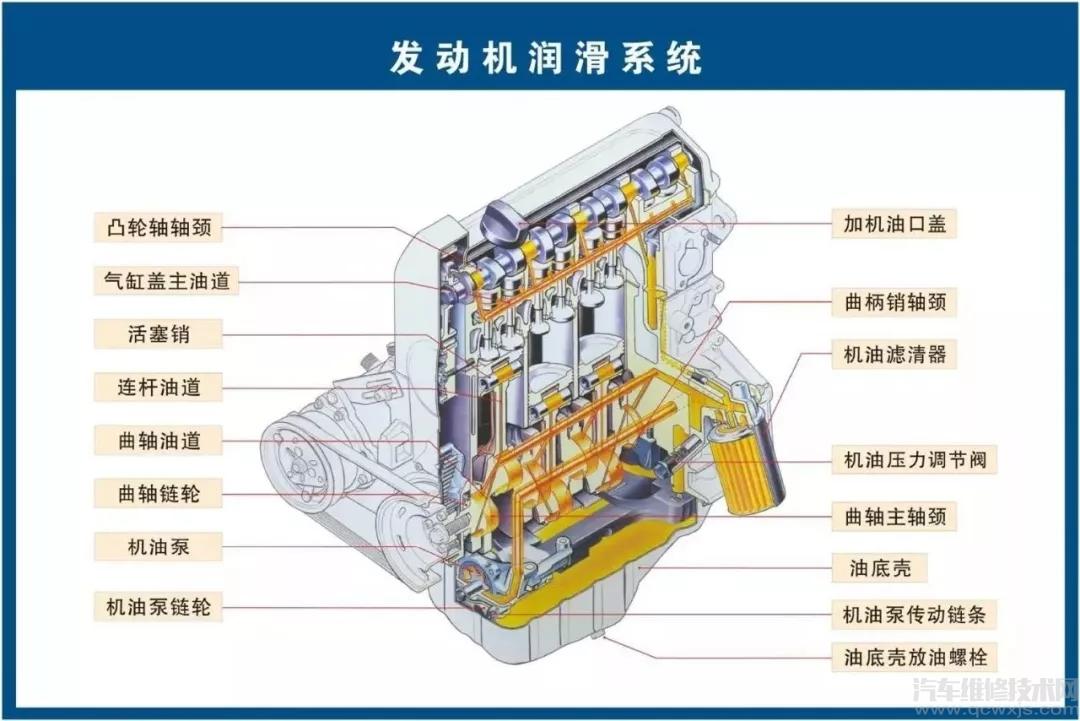

潤滑系統

組成：潤滑系統通常由潤滑油道、機油泵、機油濾清器和一些閥門等組成

潤滑系統的功用是向作相對運動的零件表面輸送定量的清潔潤滑油，以實現液體摩擦，減小摩擦阻力，減輕機件的磨損，并對零件表面進行清洗和冷卻

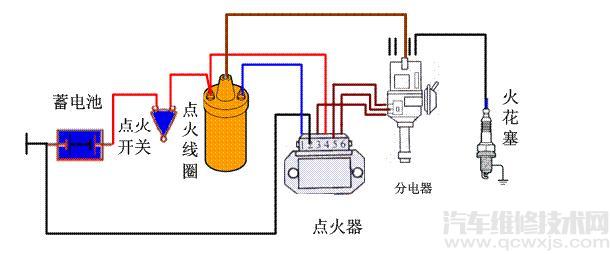

點火系統

組成：點火系統通常由蓄電池、發電機、分電器、點火線圈和火花塞傳感器、電控裝置等組成

在汽油機中，汽缸內的可燃混合氣是靠電火花點燃的，為此在汽油機的汽缸蓋上裝有火花塞，火花塞頭部伸入燃燒室內。能夠按時在火花塞電極間產生電火花的全部設備稱為點火系統

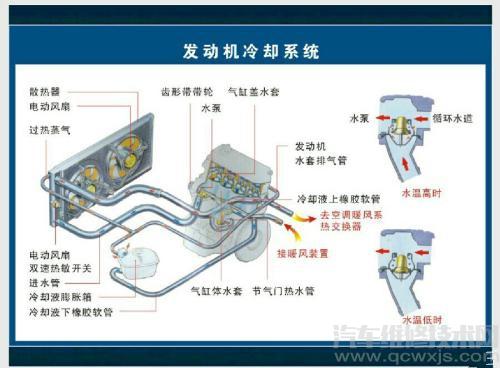

冷卻系統

組成：水冷發動機的冷卻系統通常由冷卻水套、水泵、風扇、水箱、節溫器等組成

冷卻系統的功用是將受熱零件吸收的部分熱量及時散發出去，保證發動機在最適宜的溫度狀態下工作

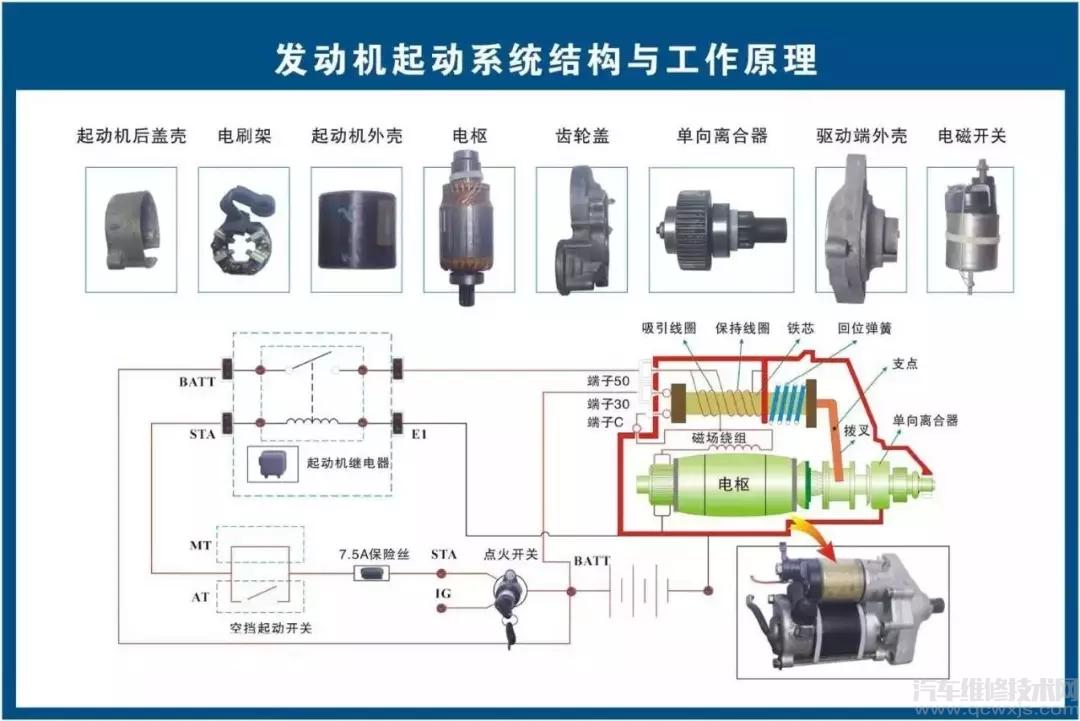

啟動系統

組成：蓄電池、起動機、點火開關

要使發動機由靜止?fàn)顟B(tài)過渡到工作狀態，必須先用外力轉動發動機的曲軸，使活塞作往復運動，汽缸內的可燃混合氣燃燒膨脹做功，推動活塞向下運動使曲軸旋轉。只有這樣，發動機才能自行運轉，工作循環才能自動進行。因此，曲軸在外力作用下開始轉動到發動機開始自動地怠速運轉的全過程，稱為發動機的啟動。完成啟動過程所需的裝置，稱為發動機的啟動系統。

今天汽車維修網小編給大家講的關于汽車發動機系統的基本結構和作用的知識就這么多了，讀完汽車發動機系統的基本結構圖解大家是不是對發動機的作用有了更清晰的認識呢，汽車維修網（www.011315.cn）汽車維修網小編很榮幸能夠幫助到大家，大家可以繼續閱讀感興趣的文章。
