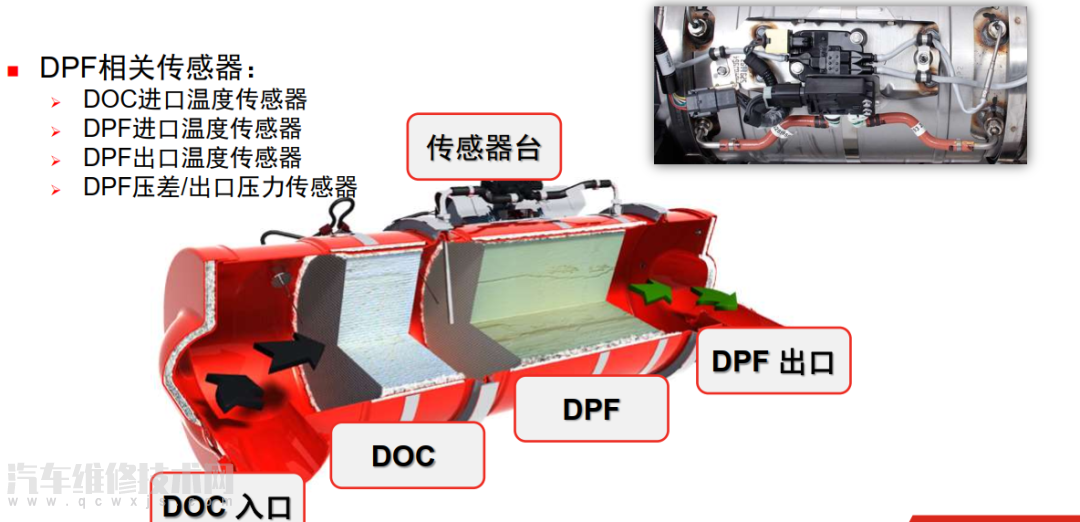

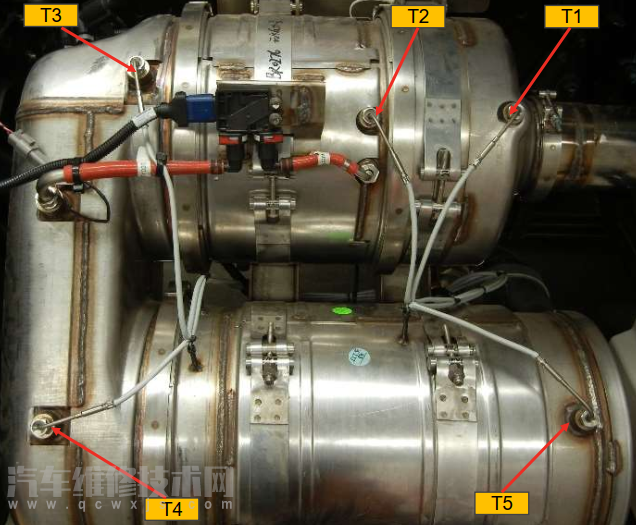

一、康明斯顆粒濾清器結構圖

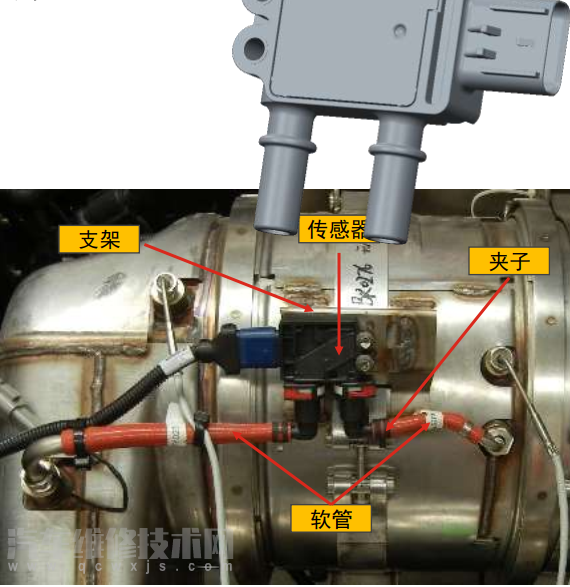

二、DPF壓差及出口壓力傳感器
功能
測量DPF進口和出口的壓力差，監測DPF堵塞情況，為DPF再生和OBD診斷提供數據；
原理：DPF進口與出口之間的壓力之差，施加在隔膜上的壓力通過硅片傳遞引起電阻值改變 ，這個差值會被轉換成壓差信號，通信給ECM控制單元。
壓力升高，電壓升高。
FC3135后處理 柴油微粒濾清器出口壓力 -數據不穩定、間斷或不正確—可能導致原因，結晶過多。

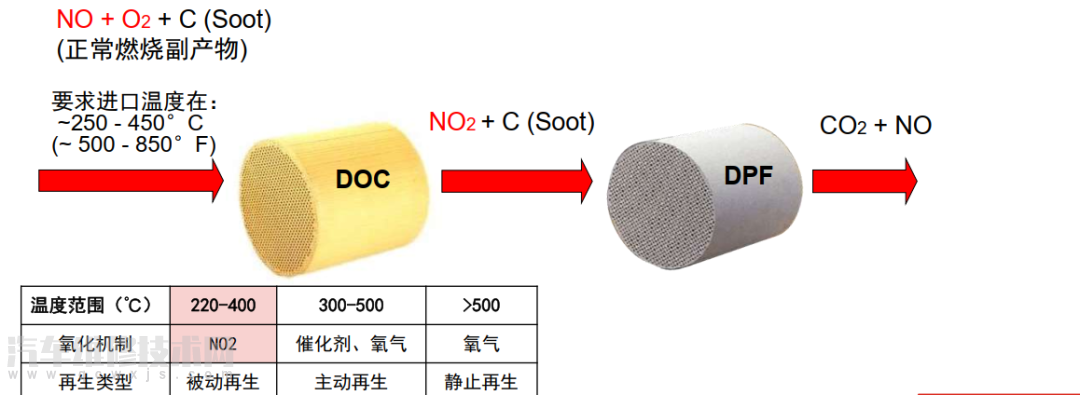

四、什么是氧化催化器DOC？
功能：

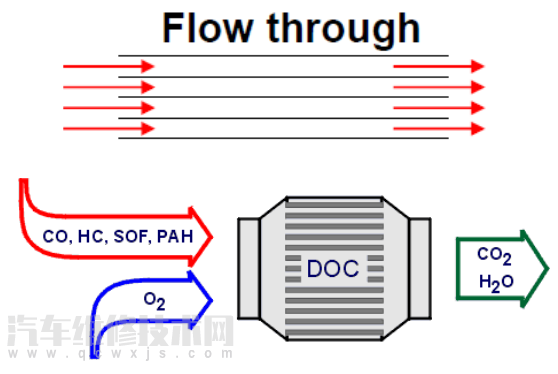

在DOC上，碳氫化合物HC和一氧化碳CO被氧化為水和二氧化碳CO2
尾氣中的一氧化氮NO被氧化為二氧化氮NO2配合氣缸內后處理噴射，把燃料轉化為熱量（無火焰）
五、什么是DPF（顆粒物濾清器） ？
DPF定義
捕捉碳煙
存放灰分(Ash)，以便清除
在一定的條件下將燃油、機油的碳煙(Soot)轉化為CO2
DPF結構
壁流式結構，將流經DPF的PM過濾在DPF內部。
六、排氣顆粒物的組成
排氣中顆粒物的主要組成：
碳煙 – 排氣中的顆粒物，包括在發動機常規運行中產生的部分燃燒的燃油和機油。這是一種黑煙?？赏ㄟ^再生來處理。
灰分 – 來自于柴油機顆粒濾清器中積累的機油添加劑物質（主要來自機油）。需要人工清理。
DPF清潔：
實際的清潔間隔期取決于車輛的工作負荷和機油的消耗
使用低灰分機油能最大限度延長DPF的清潔間隔期
使用超低硫燃油能最大限度延長DPF的清潔間隔期（滿足所有康明斯技術公告的規范）
七、再生 (Regeneration)
再生的定義：
顆粒捕集器中收集到的黑煙（碳顆粒）越來越多，慢慢的就會導致排氣背壓高從而影響發動機的動力。把這些收集到的黑煙通過排氣加熱的方式燒掉的過程叫再生。
再生只能處理碳煙，不能處理灰分！
再生的分類

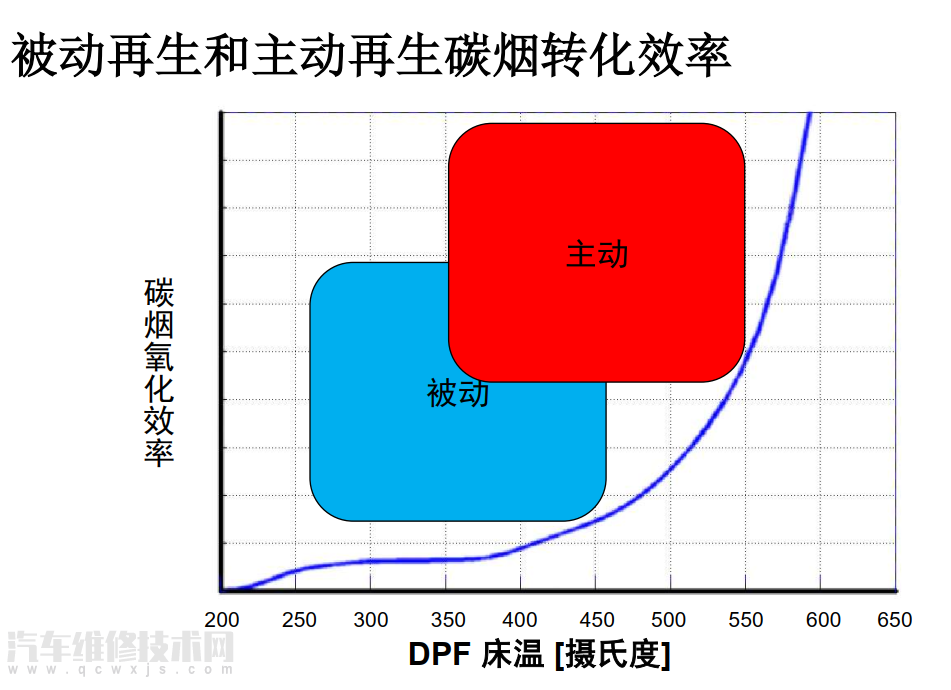

被動再生：利用催化劑來降低微粒的著火溫度,使微粒能在正常的柴油機排氣溫度下著火燃燒。
主動再生：利用外界能量來提高捕捉器內的溫度,使微粒著火燃燒。
靜止再生（ 一種特殊的主動再生）
為什么需要再生
再生后的濾芯又可以保持通暢，不再影響發動機性能。
八、被動再生
發動機正常工作、排氣溫度在220 - 440 °C時自然進行。
不需要司機或服務人員干預。
十、靜止再生
DPF中積聚的碳煙過多，但由于車輛運行工況限制，主動再生無法完全處理碳煙時進行。
依靠“熱管理”和“提高怠速轉”。
車輛靜止、發動機怠速運行，司機可通過再生開關或服務人員使用Insite開始。
十一、DPF清理
DPF上的干碳煙和有機物燃燒后生成灰分（ Ash）。
灰分不能通過再生主動清除，累積到一定程度需要人工清除。

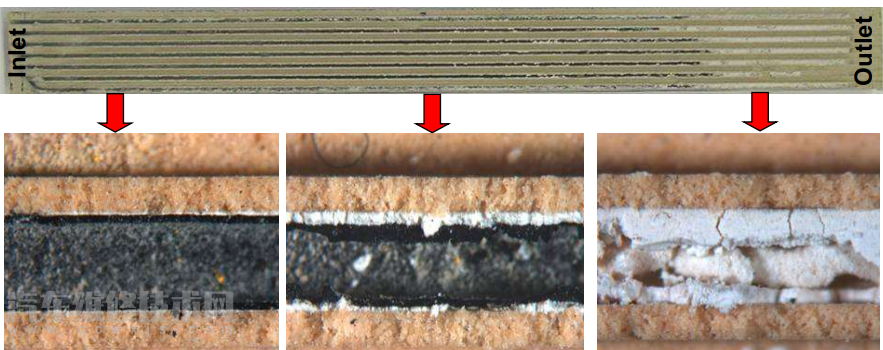

十二、什么是灰分
灰分 —來自于DPF中積累的機油添加劑燃燒產物。
灰分是發動機燃燒帶來的必然產物，清理灰分是常規保養項目。

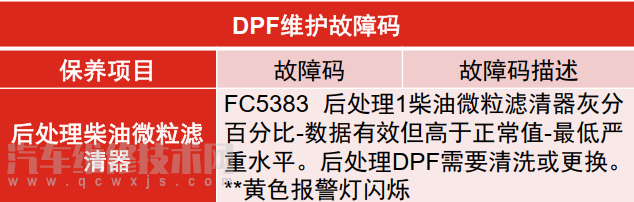

十三、DPF清潔方案
DPF系統需要定期保養，但DPF清洗不屬于保修項目。
兩個維度定義保養的里程： 按油耗和按機油等級。
ECM中有對Ash累積的估算，提示駕駛員對DPF進行保養ATF DPF Ash Load/柴油濾清器灰分負荷。
如果發現使用了非標準的燃油和機油、噴油器故障、渦輪增壓器漏油故障等造成的發動機產生過量soot/ash的故障，需要先解決發動機故障。

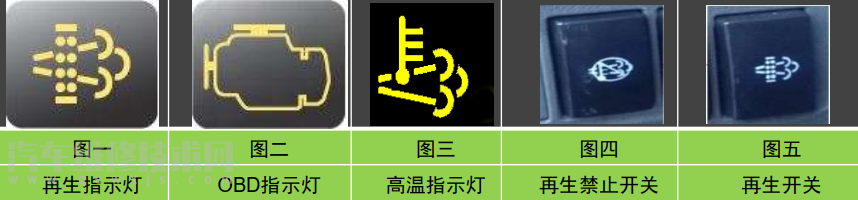

十四、后處理指示燈及再生操作
禁止：執行原地再生時，排氣管溫度較高，首先確認車輛周圍無易燃物，且未處于易燃的環境中，如加油站。
當再生指示燈(圖1)點亮或閃爍時， 在安全前提下請務必就近停車， 拉起駐車制動，保持發動機怠速， 按下原地再生開關（ 圖5），執行發動機原地再生，需要30分鐘左右。靜止再生時， 車輛不要停在封閉的場所。
原地再生時，發動機轉速有明顯升高（ 1500轉），待發動機自動恢復至怠速后，踩油門到底高怠速運行5分鐘后，再生指示燈（ 圖1）熄滅后可以正常行駛。
3. 再生過程中不允許對發動機有任何操作,如按下再生開關后無反應，請檢查離合是否踩下、剎車制動是否踩下、 油門踏板是否踩下、 巡航和動力輸出（ PTO） 開關是否按下、 空調開關是否按下、 禁止再生開關（ 圖4） 是否按下。
4. 如再生指示燈(圖1)熄滅， 熄滅發動機等待五分鐘后， 連續三次點火,每次點火間隔兩分鐘即可熄滅OBD故障指示燈(圖2) 。
注意：再生期間渦輪增壓器會發出輕微的嗚嗚聲。這屬于正?，F象。
特殊應用：如果發動機需要長時間怠速運（ 如冷藏車），為保證發動機及后處理系統正常工作，不產生對發動機和后處理系統的損害， 在怠速運行時， 請使用PTO裝置使發動機怠速數值提高到1600轉以上。
十五、禁止再生開關
禁止再生開關：當車輛正在進行再生時，發動機排溫較高，如果在加油站、貨場等 易燃場所，為保證安全需按下禁止再生開關，關停再生。
當脫離易燃等危險區域后，應立即打開禁止再開關，讓再生重新開始。
系統監測到當前DPF的碳煙負荷需要執行再生時，但由于禁止再生功能激活，而不能執行主動再生，該故障持續超過一小時，發動機停機重啟后，車速限制在10km/h.
原因： 1、長時間啟用―禁止再生開關，忘記關停―禁止再生開關。2、開關電路故障。
