純電動汽車基礎組成知識（圖解）

11-07

純電動汽車的基本組成

01電動機

電動機是電動汽車的動力裝置，它是依據電磁感應原理實現電能轉換的一種電磁裝置，在電路中用字母M表示。它的主要作用為產生旋轉運動，作為用電設備或各種機械的動力源。

02發電機

發電機的主要作用是將機械能轉化為電能，它在電路中用字母G表示。

03冷卻系統

冷卻系統通常由散熱器、水泵、風扇、節溫器、冷卻液溫度表和放水開關等組成。電動汽車發動機采用兩種冷卻方式，即空氣冷卻和水冷卻，通常電動汽車發動機多采用水冷卻。

04傳動系統

純電動汽車底盤，因?yàn)槠潆妱?dòng)機具有良好的牽引特性，所以蓄電池汽車的傳動系統不需要離合器和變速器。車速控制由控制器通過調速系統改變電動機的轉速即可實現。

05行駛系統

行駛系統和燃料汽車相似，主要包括車架、車橋、車輪和懸架等。電動汽車行駛系統的作用是接收電動機經傳動系統傳來的轉矩，并通過驅動輪和路面間的附著作用，產生路面對電動汽車的牽引力，以確保整車正常行駛。此外，它應盡可能緩和不平路面對車身造成的沖擊和振動，確保電動汽車正常行駛。

06轉向系統

電動汽車轉向系統的作用是保持或者改變電動汽車的行駛方向，它包括轉向操縱機構、轉向器和轉向傳動機構等部件。轉向系統由方向盤、轉向器、轉向節、轉向節臂、橫拉桿、直拉桿等組成。電動汽車在轉向行駛時，要確保各轉向輪之間有協調的轉角關系。駕駛員通過操縱轉向系統，使電動汽車保持在直線或轉彎運動狀態，或者在上述兩種運動狀態間互相轉換；還要保證在行駛狀態下，轉向輪不會發生自振，方向盤沒有擺動，轉向靈敏，最小轉彎直徑小，操縱輕便。

07制動系統

制動系統是電動汽車裝備的全部制動與減速系統的總稱，它的作用是使行駛中的電動汽車降低速度或停止行駛，或使已經停駛的電動汽車保持不動。制動系統包括制動器、制動傳動裝置?，F(xiàn)代電動汽車制動系統中還安裝了制動防抱死裝置等。與燃料汽車類似，純電動汽車的制動系統也由行車制動和駐車制動兩套裝置構成。

08電氣設備

電動汽車電氣設備主要包括蓄電池、發電機、照明燈具、儀表、音響裝置、刮水器等。蓄電池的作用是供給起動機和電動機用電。為了滿足電動汽車對高電壓的需求，純電動汽車通常是以多個12V或24V的電池串、并聯形成的動力電池組作為動力源，動力電池組的電壓是155~400V，以周期性的充電來補充電能。動力電池組是純電動汽車的關鍵裝備，它儲存的電能及其自身的重量和體積對純電動汽車的性能起決定性影響。動力電池組在純電動汽車上占據極大一部分有效的裝載空間，在布置上有相當大的難度，一般有集中布置和分散布置兩種形式。通用公司的EV1使用的Delco電池組，采用集中式布置形式，動力電池組的支架是T形架。T形架裝在車輛的地板下面及后備廂下面的車架上，動力電池組固定在T形架上，有良好的穩定性，它從車輛的尾部安裝。在T形架上裝有動力電池組的通風系統、電線保護套等，用自動和手動斷路器在車輛停車及車輛出現故障時切斷電源，確保高壓電路的安全。

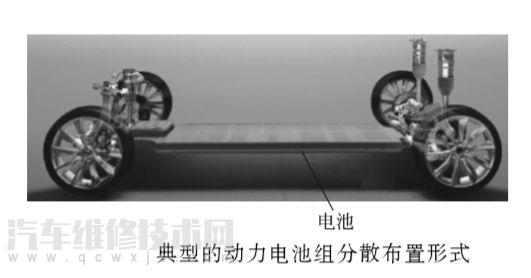

日本豐田汽車公司的RAV4EV是將動力電池組用支架固定在純電動汽車的車架上，動力電池組由24節12V的鎳-氫電池組成，總電壓為288V。動力電池組分成數個“小組”，呈分散式布置在車架上，再串聯起來，這樣可以充分利用車輛底盤上的有效空間。動力電池組設置在純電動汽車地板下面是最常見的布置方法，這樣方便安裝和拆卸。

09能量回收系統

能量回收系統的作用是在電動汽車滑行（或制動）時，可以將滑行時的慣性機械能轉化為電能，并將其存儲在電容器中或?yàn)閯?dòng)力蓄電池充電，在使用時可快速將能量釋放。

10散熱系統

因?yàn)樾铍姵卦谲囕v運行的過程中會產生大量的熱量，所以，擁有一個良好的散熱系統，不論是對電動汽車的安全還是對其蓄電池的壽命長短都至關重要。

11車身

車身分為車頭和車廂兩個部分。車頭部分通常可乘坐駕駛員和副駕駛員兩人。車廂是根據客戶需求改裝而來，包括車廂配置、用料、空間設計等。為了使乘客獲得最大的舒適感，電動汽車通常采用單人座并排的方式，至于座椅的數量則根據具體車型而有所不同。

12工業裝置

工業裝置是工業用純電動汽車用來完成作業要求而專門布置的，如電動叉車的起升裝置、門架、貨叉等。貨叉的起升和門架的傾斜一般由電動機驅動的液壓系統完成。

純電動汽車的類型

01單一蓄電池作為動力源

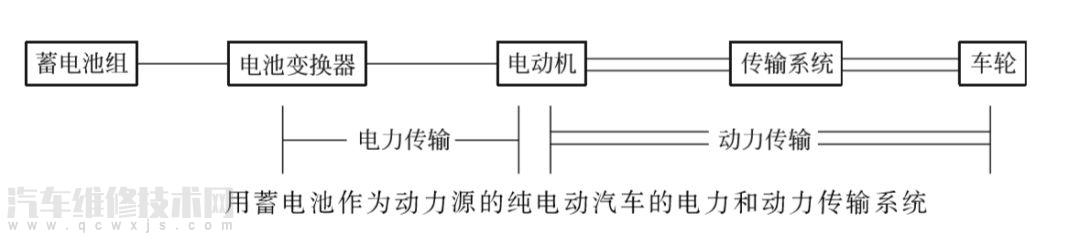

用單一蓄電池作為動力源的純電動汽車，只安裝了蓄電池組。

02裝有輔助動力源

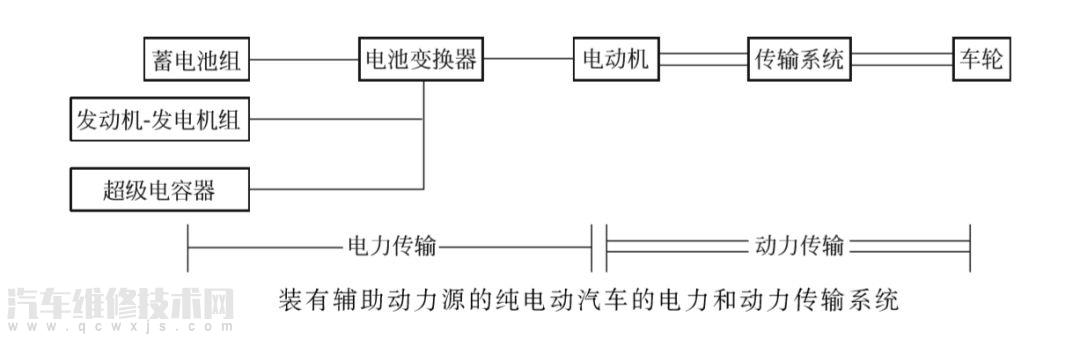

用單一蓄電池作為動力源的純電動汽車，蓄電池的比能量與比功率較低，蓄電池組的重量和體積較大。所以，在某些純電動汽車上增加輔助動力源，如超級電容器、發電機組、太陽能等，由此改善純電動汽車的啟動性能并且增加續駛里程。

純電動汽車的工作原理

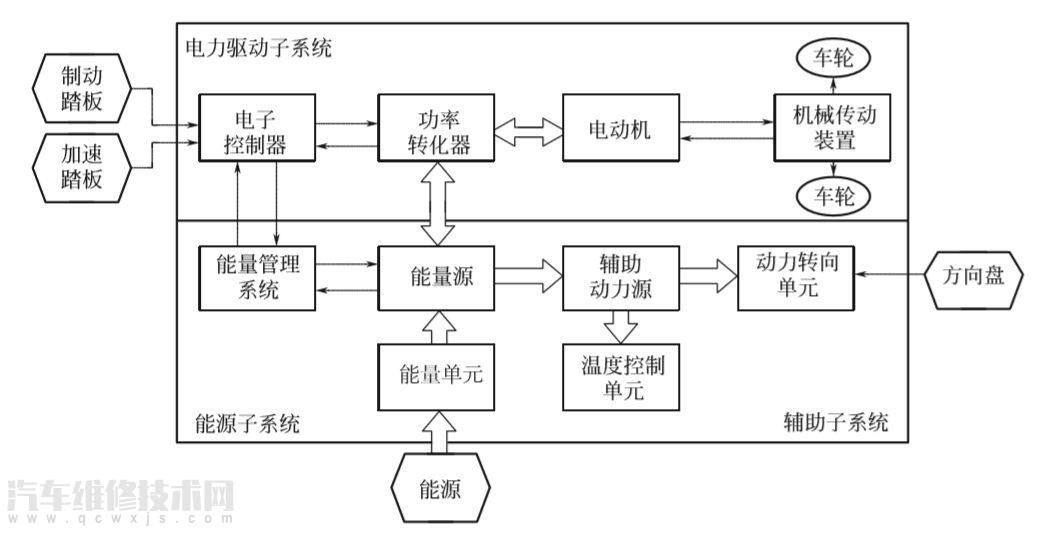

純電動汽車是由蓄電池的能量使得電動機驅動車輪前進。能量流動路線：蓄電池→電力調節器→電動機→動力傳動系統→驅動輪。其中，蓄電池提供電流，經過電力調節器后輸出至電動機，然后由電動機提供扭矩，經傳動裝置后驅動車輪實現車輛的行駛。

純電動汽車的分類

按驅動系統組成和布置形式分類

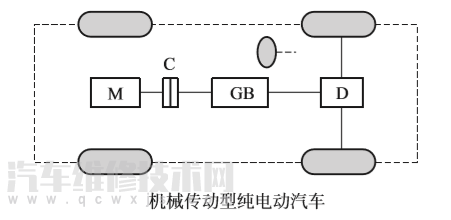

01機械傳動型

機械傳動型純電動汽車以燃油汽車發動機前置、后輪驅動的結構為基礎發展得來的，保留了內燃機汽車的傳動系統，不同之處是將內燃機換成了電動機。這種結構可以保證純電動汽車的啟動轉矩及低速時的后備功率，對驅動電動機要求低，所以，可選擇功率較小的電動機。

C—離合器；D—差速器；FG—固定速比減速器；GB—變速器；M—電動機

02無變速器型

無變速器型純電動汽車的一種結構如圖所示，該結構的最大特點是取消了離合器與變速器，采用固定速比減速器，通過控制電動機來實現變速功能。這種結構的優點是機械傳動裝置的重量輕、體積小，但是對電動機的要求比較高，不僅要求具有較高的啟動轉矩，而且要求具有較大的后備功率，以確保純電動汽車的起步、爬坡、加速等動力性能。

無變速器型純電動汽車的另外一種結構如圖所示，這種結構和傳統燃油汽車的發動機橫向前置、前輪驅動的布置方式相似。它把電動機、固定速比減速器以及差速器集成為一個整體，兩根半軸連接驅動車輪。這種結構在小型電動汽車上應用非常普遍。

03無差速器型

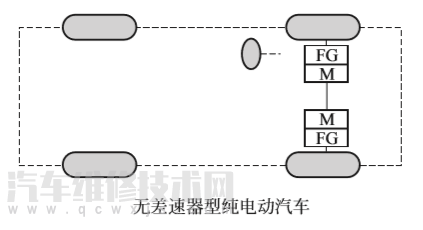

無差速器型純電動汽車采用兩臺電動機，通過固定速比減速器來分別驅動兩個車輪，能夠?qū)崿F(xiàn)對每個電動機轉速的獨立調節。所以，當汽車轉向時，可以通過電動機的電子控制系統控制兩個車輪的差速，從而達到轉向的目的。但是，這種結構的電動機控制系統相對來說非常復雜。

04電動輪型

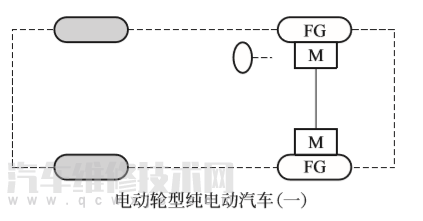

電動輪型純電動汽車的一種結構如圖所示，這種結構是將電動機直接安裝在驅動輪內（也稱輪轂電動機），可以進一步地縮短電動機至驅動車輪之間的動力傳遞路徑，減少能量在傳動路徑上的損失，但想要實現純電動汽車的正常工作，還需添加一個減速比較大的行星齒輪減速器，將電動機的轉速降低至理想的車輪轉速。

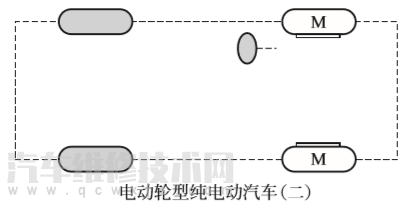

電動輪型純電動汽車的另一種結構如圖所示，這種結構將低速外轉子電動機的外轉子直接安裝在車輪的輪緣上，去掉了減速齒輪，所以電動機和車輛的驅動車輪之間沒有任何機械傳動裝置，無機械傳動損失，能量的傳遞效率高，空間的利用率大。但是這種結構對于電動機的性能要求較高，要求其具有很高的啟動轉矩以及較大的后備功率，以確保車輛的可靠工作。

按車載電源數不同分類

01單電源

在單電源純電動汽車上，其主要電源通常是蓄電池，如鉛酸電池、鎳-氫電池、鋰離子電池等。單電源純電動汽車的結構比較簡單，控制也不難，其主要缺點是主電源的瞬時輸出功率容易受蓄電池性能的影響，車輛制動能量的回饋效率也會受制于蓄電池的最大可接受電流及蓄電池的荷電狀態。

02多電源

多電源純電動汽車通常由蓄電池加蓄能裝置構成。采用蓄電池加超級電容器或蓄電池加飛輪電池的電源組合，可以降低對蓄電池的容量、比能量、比功率等的要求。當汽車起步、加速、爬坡時，輔助蓄能裝置（超級電容器、飛輪電池）能夠短時間內輸出大功率，協助蓄電池供電，使電動汽車的動力性提高；當汽車制動時，則利用輔助蓄能裝置接受大電流充電，增大制動能量回饋的效率。

純電動汽車的關鍵技術

01電池及管理技術

電池是電動汽車的動力源，也是一直制約電動汽車發展的關鍵因素。想要使電動汽車能與燃油汽車相競爭，關鍵就是要研發出比能量高、比功率大、使用壽命長、成本低的高效電池。但目前還沒有任何一種電池可以達到純電動汽車普及的要求。電池組性能直接影響整車的加速性能、續駛里程以及制動能量回收的效率等。電池的成本及循環壽命直接影響車輛的成本和可靠性，所有影響電池性能的參數必須得到優化。電動汽車的電池在使用中發熱量較大，電池溫度影響電池的電化學系統的運行、循環壽命以及充電可接受性、功率和能量、安全性和可靠性等。因此，為了達到最佳的性能和壽命，需將電池包的溫度控制在一定范圍內，降低電池包內不均勻的溫度分布，以避免模塊間的不平衡，以此防止電池性能下降，且可以消除相關的潛在危險。

02整車控制技術

新型純電動汽車整車控制系統是兩條總線的網絡結構，即驅動系統的高速CAN總線與車身系統的低速總線。高速CAN總線每個節點是各子系統的ECU，低速總線按照物理位置設置節點，基本原則是基于空間位置的區域自治。實現整車網絡化控制，其意義不僅是解決汽車電子化中出現的線路復雜和線束增加問題，網絡化實現的通信與資源共享能力成為新的電子與計算機技術在汽車上應用的一個基礎，同時也為X-by-Wire技術提供有力的支撐。

03整車輕量化技術

整車輕量化技術始終是汽車技術重要的研究?jī)?nèi)容。純電動汽車因?yàn)殡姵亟M，整車重量增加較多，輕量化問題更加顯著，可以采用以下措施減輕整車重量。① 通過對整車實際使用工況及使用要求的分析，對電池的電壓、容量、驅動電動機功率、轉速和轉矩、整車性能等車輛參數的整體優化，合理選擇電池和電動機參數。②通過結構優化和集成化、模塊化優化設計，減輕動力總成、車載能源系統的重量。這里包括對電動機和驅動器、傳動系統、冷卻系統、空調與制動真空系統的集成和模塊化設計，使系統得到優化；通過電池、電池箱、電池管理系統、車載充電機組成的車載能源系統的合理集成和分散，實現系統優化。③積極選用輕質材料，如電池箱的結構框架、箱體封皮、輪轂等采用輕質合金材料。④利用CAD技術對車身承載結構件（如前后橋、新增的邊梁、橫梁等）進行有限元分析研究，用計算與試驗相結合的方式，實現結構最優化。

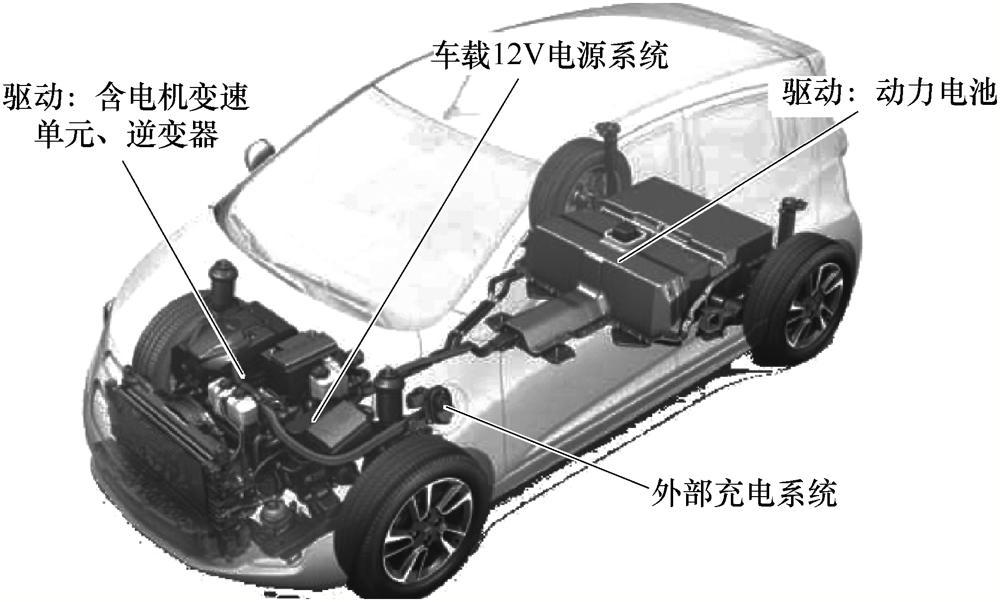

純電動汽車的組成
