1)梅花扳手的結構特點
梅花扳手兩端呈花環狀,其內孔是由2個正六邊形相互同心錯開30°而成。
很多梅花扳手都有彎頭,常見的彎頭角度在10°?45°之間,從側面看旋轉螺栓部分和手柄部分是錯開的。
這種結構方便于拆卸裝配在凹陷空間的螺栓、螺母,并可以為手指提供操作間 隙,以防止擦傷。
(汽車維修技術網 原創 http://www.011315.cn/)
梅花扳手規格型號
梅花扳手型號一般根據螺母的尺寸來規定型號的,比方
螺母是17mm。梅花扳手型號就是17。呆板和梅花扳手上的數字是指其對邊開口大小,活動扳手指其最大使用范圍,內六角扳手指對邊距離.比如M10六角螺帽,兩個對邊寬度是16那就應該用開口是17的扳手。也就是常說的17的扳手。
常用螺母螺栓對應的扳手:M5 __ 8 ,M6 __ 10 ,M8 __ 14 ,M10 __ 17 ,M12 __ 19 ,M14 __ 22 ,M16 __ 24。
8-27的梅花板手,就是連續號都有,就是8-9-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-25-26-27都有。
一般賣成套的則是會
區分小號連續,中大號取單號:8-9-10-11-12-13-14-15-17-19-21-23-25-27。
內六角扳手(內六角)(G
B5356-85)--公稱尺寸(對邊大小):2.5~36。
一字形螺釘旋具(一字螺絲刀)(GB1432-78)--規格(不連柄的桿長度×桿直徑):50×3~350×9
十字形螺釘旋具(十字螺絲刀)(GB1433-78)--規格(不連柄的桿長度×桿直徑):50×4~400×9
活動扳手(GB4440-84)--規格(長度×最大開口寬度):100×13~600×65
雙頭扳手(雙頭呆
扳手)(GB4388-84)--規格(開口寬度):2.5~80
梅花扳手(GB4388-84)--規格(對邊寬度):5.5~36
套筒扳手(帶回旋)(GB3390.2-82)--規格(對邊寬度):6.3~63
梅花扳手規格型號解釋
梅花扳手規格對應螺母的尺寸
梅花扳手規格17MM是什么意思?
用它可
拆裝螺帽是對邊17MM的螺栓。也就是說這個梅花扳手的內孔對方是17MM的。
是怎么算的規格和
測量出來的規格?
螺栓與螺帽的尺寸關系是人為規定的,有一部分是1.5的關系,也就是說螺紋公稱直徑×1.5是螺帽對邊。測量螺母、螺帽、扳手的對邊。螺母、螺帽的對邊尺寸是人為規定的。
梅花內六角扳手T30代表什么T代表什么30代表什么?T是TORX的第一個字母 30 是
外徑的通稱規格,T30的外徑 是5.94。
內六角螺絲規格 扳手對邊尺寸
M3 2.5
M4 3
M5 4
M6 5
M8 6
M10 8
M12 10
M14 12
M16 14
M20 17
內梅花圓柱頭螺絲 扳手型號
M2 T6
M2.5 T8
M3 T10
M4 T20
M5 T25
M6 T30
M8 T45
M10 T50
M12 T55
M14 T55
M16 T60
M20 T80
2)梅花扳手的使用方法

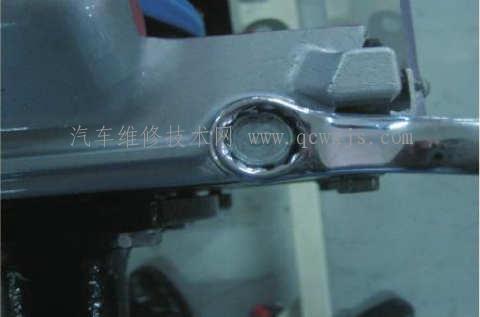

在使用梅花扳手時,左手推住梅花扳手與 螺栓連接處,保持梅花扳手與螺栓完全配合, 防止滑脫,右手握住梅花扳手另一端并加力。
扳手轉動30°后,就可更換
位置,特別適 用于拆裝處于空間狹小位置的螺栓、螺母。
梅花扳手可將螺栓、螺母的頭部全部 圍住,因此不會損壞螺栓角,可以施加大力 矩。
使用扳手時,一定要確保扳手及螺栓尺 寸和形狀完全配合,否則會因
打滑造成螺栓 損壞,甚至會造成人身傷害。
3)梅花扳手使用注意事項
扳轉時,嚴禁將加長的管子套在扳手上 以延伸扳手的長度增加力矩,嚴禁捶擊扳手 以增加力矩,否則會造成工具的損壞。

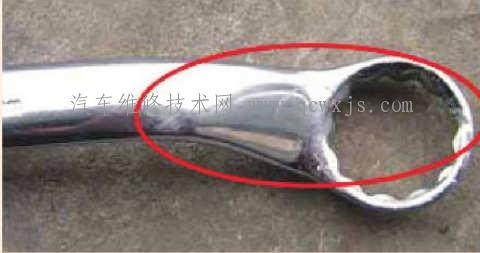

嚴禁使用帶有裂紋和內孔已嚴重磨損的梅花扳手。
