汽車三濾的更換步驟(汽車三濾的位置圖解)
汽車三濾是指空氣濾清器、機油濾清器和燃油濾清器。對于初入門的維修技術人員來說掌握這些常規保養技能和注意事項至關重要。
機油與機油濾清器的更換
機油作為發動機的潤滑劑對保障發動機的正常工作尤為重要。而機油濾清器的作用是濾出機油中的磨屑、機械雜質和機油氧化物。如果這些雜質隨機油一起進入潤滑系統,將加劇發動機零部件的磨損,可能堵塞油管或油道。
機油濾清器一般安裝在發動機氣缸體中間靠下位置如圖。
機油濾清器安裝位置(起亞K5發動機)▲
大眾邁騰、奧迪Q5、A6L等普遍使用的1.8/2.0TEA888發動機機油濾清器安裝在發動機的上部靠近氣缸蓋罩蓋的位置,如下圖所示。
機油濾清器安裝位置(大眾EA888第三代)▲
機油和機油濾清器的更換步驟如下:
準備:
將車輛停駛在水平里面上,啟動發動機使其升溫至正常溫度,關閉發動機等待一段時間使機油慢慢流回油底殼。
排放機油:
將發動機氣缸蓋罩蓋上的機油加注口蓋打開。舉升車輛,拆卸如下圖所示油底殼上的放油螺栓,將機油排入容器。
EA888發動機機油濾清器在發動機的頂部,排放機油時,需要將機油加注口蓋打開,再將如下圖所示的機油濾清器用專用扳手旋松,使其內部的機油流入曲軸箱。
更換機油濾清器:
① 待發動機機油完全放出,機油排泄口再沒有機油滴出后,將放油螺栓裝回并按照規定力矩擰緊,一般力矩為34~44N·m;
② 降下車輛,將機油濾清器扳手套在機油濾清器后部(EA888發動機上一步驟已經將機油濾清器旋松,這里可省略此步驟),擰松機油濾清器并取下;
③ 將新的機油濾清器取出,并將新的發動機機油涂抹在新機油濾清器的襯墊上;
④ 將機油濾清器輕輕地擰緊到位,保證機油濾清器的襯墊接觸座圈;
⑤ 再用扭力扳手按照規定力矩旋緊機油濾清器,一般規定力矩為12~16N·m;大眾EA888第三代發動機機油濾清器的規定力矩為22N·m。
下圖為EA888第三代發動機機油濾清器裝配圖。由于采用了渦輪增壓,發動機整體溫度較高,因此采用了機油冷卻器,防止機油溫度過高對發動機造成不必要的損害。
加注機油并檢查機油量:
① 通過機油加注口加入定量的機油,旋緊機油加注口蓋,靜止發動機3min左右,使用機油尺查看機油液位,如不足則繼續添加;
② 啟動發動機運轉一段時間,檢查機油是否泄漏,并檢查機油表或機油警告燈;
③ 關閉發動機,靜止3min左右,抽出機油尺,用干凈抹布擦去機油,再次將機油尺插入到底,重新拔出機油尺檢查機油是否在如下圖所示的規定位置。

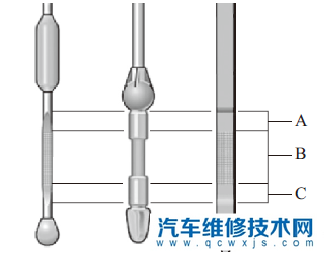

機油規定液位
A—不能再添加機油;
B—可以添加機油到A位置;
C—必須添加機油,可將機油添加到A位置
空氣濾清器
發動機空氣濾清器的主要作用是在盡可能降低進氣阻力的前提下清除空氣中的微粒雜質,讓清潔的空氣進入發動機氣缸。發動機工作時,如果吸入的空氣中含有灰塵等雜質就將加劇零件的磨損,所以必須裝有空氣濾清器。空氣濾清器由濾芯和殼體兩部分組成。
空氣濾清器根據濾清原理可分為油浴式、紙濾式和復合式濾清器等多種形式。紙濾式空氣濾清器具有質量輕、成本低以及濾清效果好等特點,被廣泛應用在汽車發動機上。
空氣濾清器的更換
一汽大眾邁騰B7L、B8分別搭載了大眾EA888(1.8T/2.0T)第二代和第三代發動機,空氣濾清器的安裝位置在發動機的右側。
一汽大眾邁騰EA888(1.8T/2.0T)發動機空氣濾清器的更換步驟如下:
第一步:將車輛停穩,解鎖發動機艙蓋鎖止裝置,使用支撐桿支撐發動機艙蓋。
第二步:用十字螺釘旋具旋松如下圖所示的空氣濾清器上蓋的8顆螺栓,螺栓帶有反卡不會從濾清器上蓋上掉落。部分車型的空氣濾清器上蓋是由卡扣與下蓋相連的,卡扣的結構較為簡單,通過往外掰卡扣就能把其拆除。
第三步:將空氣濾清器取下或掀起,即可看到空氣濾清器芯。如下圖所示換上新的空氣濾清器,再將上蓋按照拆卸相反的步驟旋緊螺栓即完成空氣濾清器的更換。
更換燃油濾清器(外置式)
燃油濾清器的作用是去除燃油中的雜質和水分,以減少機件磨損。燃油濾清器上標有箭頭表示燃油的流動方向,更換安裝時切記不可裝反,燃油濾清器的外觀如圖。
燃油濾清器有外置式和內置式之分,這里先講一下述外置式。燃油濾清器一般安裝在汽車的底部。
燃油濾清器的拆裝步驟如下:
拆卸:
① 分別拆卸如下圖所示的連接到發動機的供油管、連接到燃油箱的供油管和回油管;
② 松開管路時按住卡環,拆下圖中所示的緊固螺栓;
③ 取下燃油濾清器。
安裝:
注意,燃油濾清器上有箭頭標記表示燃油的流動方向,接頭不要混淆。
① 燃油流動方向在濾清器殼體上用箭頭標出;
② 如下圖所示,濾清器殼體上的銷釘必須嵌入濾清器支架上導向件的凹口中;
③ 啟動發動機,檢查燃油濾清器接頭處是否泄漏。
