大眾新寶來鑰匙內芯片故障導致車輛打不著火維修案例

05-09

鑰匙內芯片故障導致車輛不著火案例

故障現象

一汽大眾新寶來儀表顯示“SAFE”，如下圖所示，防盜激活，車輛打不著火。

▲ 儀表故障提示“SAFE”

故障診斷

① 連接VAS6150B，通過自診斷查詢車輛電子設備，在“25-防盜鎖止系統”和“01-發動機電控系統”中有如下圖所示的故障存儲。

▲ 讀取系統故障碼

② 連接VAS6150B，通過診斷在“25-防盜鎖止系統”中用引導性功能讀取“1.發動機防盜鎖止系統”數據流，發現線圈無法讀取鑰匙ID信息，且“鎖定的鑰匙”“已適配的鑰匙”和“可授權的鑰匙”都顯示“nein”，如下圖所示。

▲ 發動機防盜鎖止系統數據流

③ 根據25-防盜鎖止系統故障碼“鑰匙，沒有信號”和上面圖中數據流無法讀取到當前的應答器ID信息，結合下圖分析，故障的可能原因是：鑰匙損壞、點火鑰匙處的讀寫線圈損壞、儀表內防盜控制單元J362損壞或者是儀表到讀寫線圈的線路故障。

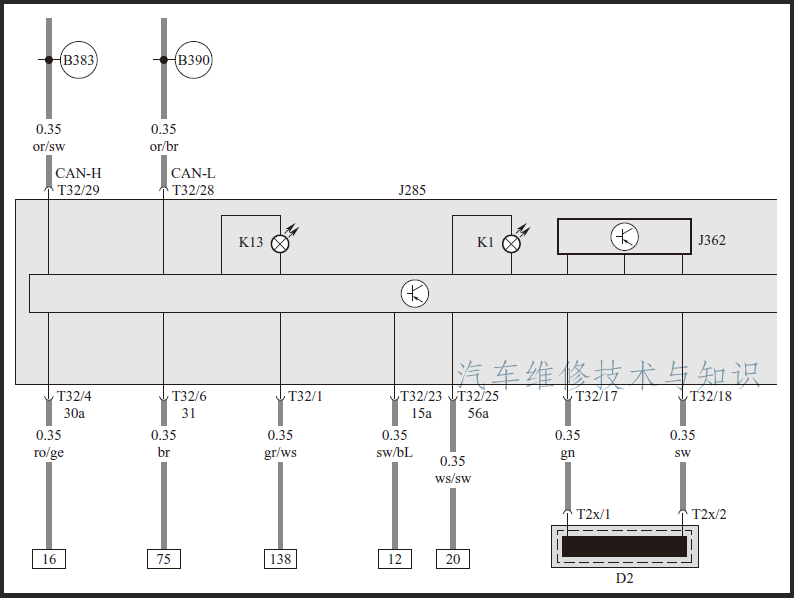

▲ 防盜鎖止系統局部電路

④ 檢查線圈D2，正常；線圈D2到儀表J285線路，連接正常，故障原因只剩下鑰匙和組合儀表J285。此車只有一把鑰匙，接下來判斷是鑰匙故障，還是組合儀表J285故障。

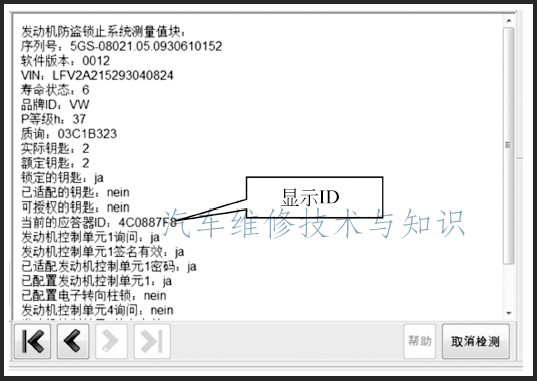

⑤ 從點火鎖架上拆下帶有讀寫線圈的鑰匙鎖芯，線圈插頭連接不要拔下，此時點火鎖架上的開關正處于15號電接通位置，這時找來其他新寶來車鑰匙插到鎖芯里，斷開點火鎖架上開關插頭，然后再插上，此時再次讀取“1.發動機防盜鎖止系統”數據流，能夠讀取鑰匙ID信息，鎖定的鑰匙顯示“ja”，如下圖所示，由此可以說明儀表是正常的，由于不是此車鑰匙，所以“已適配的鑰匙”和“可授權的鑰匙”都顯示“nein”。

▲ 數據流的變化界面

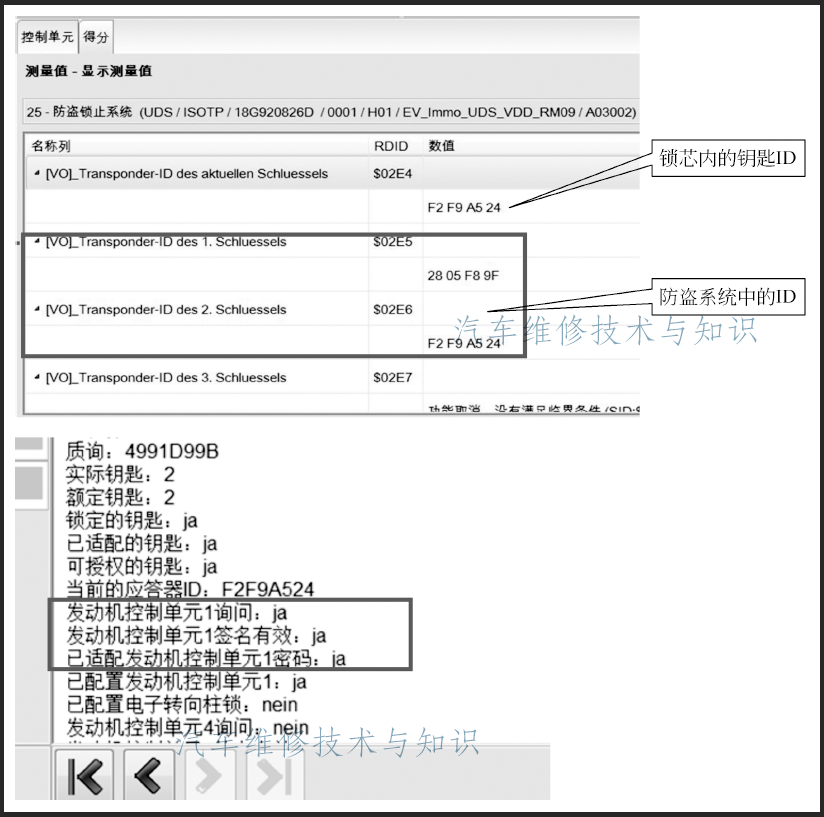

⑥ 根據底盤號訂購全車鎖，在線匹配后故障排除，此車也可以單獨訂鑰匙解決故障。故障排除后，再次進入25-防盜鎖止系統，通過“自診斷”讀取數據流，以及通過“診斷”讀取的“發動機防盜鎖止系統”數據流，如下圖所示。
