EA211發動機的構造、原理（圖解）

02-26 11:54:39

1. EA211發動機 配氣機構

① 整體式缸蓋罩殼：凸輪軸和缸蓋罩殼集成為一體，凸輪和凸輪軸與缸蓋罩殼是在專用裝備夾具上在特定的溫度條件下裝配的，不能拆解（圖2-2-1）。

② 凸輪軸不能從缸蓋罩殼中拆出，凸輪軸前端軸承改為滾珠軸承，減少摩擦，降低油耗。

③ 曲軸皮帶輪帶扭轉減振器，可以減小轉矩波動造成的沖擊（圖2-2-2）。

④ 發動機進排氣凸輪軸都裝有VVT可變氣門正時機構。

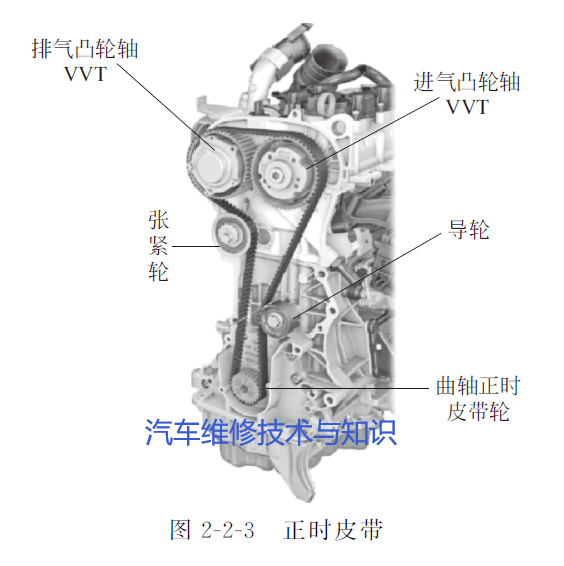

⑤ 正時鏈條改為正時皮帶（圖2-2-3），使用壽命可達30萬千米，噪聲低（首次保養90000km，之后每30000km 檢查，必要時更換）。

⑥ 正時罩蓋由EA111發動機的整體式鋁壓鑄件改為三個零件組成，兩個塑料件和一個中間罩蓋鋁壓鑄件，減輕了重量（圖2-2-4）。

正時皮帶由三個零件組成的正時皮帶蓋進行防塵保護，這樣可以延長正時皮帶的使用壽命。中部蓋（鋁制）為實心設計，它同時可作為發動機支架來使用。如果維修時僅需要拆下正時皮帶，則可將發動機架保留在原位，這樣可以有足夠的空間以張緊正時皮帶。

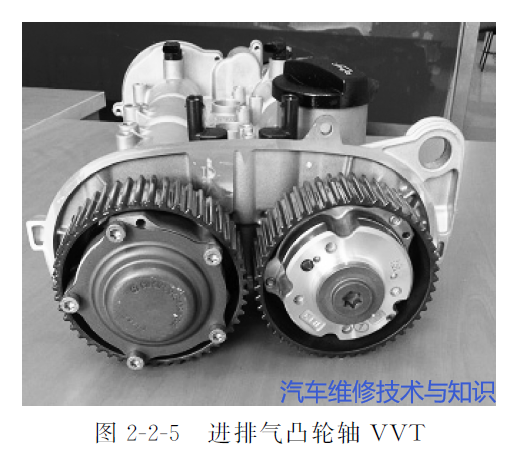

⑦ 進排氣凸輪軸均裝有VVT，進氣凸輪軸的最大調節角度是超前28°曲軸角，滯后22°曲軸角，排氣凸輪軸的最大調整角度是超前25°曲軸角，滯后15°曲軸角，另外發動機還裝備有廢氣渦輪增壓器幫助提升進氣量（圖2-2-5）。

該渦輪增壓器只保留了N75增壓壓力調節電磁閥，取消了N249內循環閥。為了減小進氣波動造成的噪聲，在進氣管部分進行了更改，內部添加了降低噪聲的結構腔（圖2-2-6）。

2. 集成了排氣歧管的缸蓋

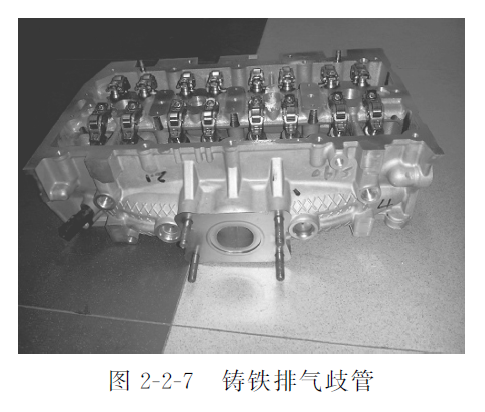

① 取消鑄鐵排氣歧管以減輕重量（圖2-2-7）。

② 發動機采用四氣門技術，滾珠搖臂式氣門運動機構帶液壓挺桿。

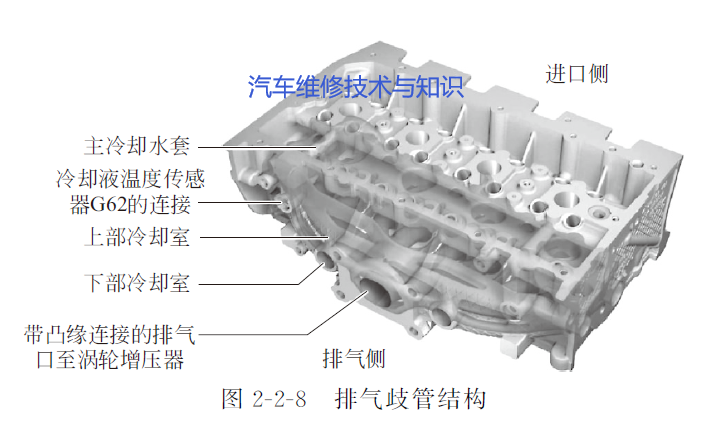

排氣歧管集成在缸蓋上，減小尺寸，減輕重量，縮短起燃時間，從而有利于排放優化。橫流式氣缸蓋可使冷卻液從進氣側通過燃燒室流入排氣側。排氣側分成兩個區域，一個在排氣歧管上面，一個在排氣歧管下面，冷卻液流經多個排氣口并吸收熱量，從氣缸蓋流入節溫器殼體，并與剩余的冷卻液匯合（圖2-2-8）。

該結構具有以下優勢。

① 通過排出的氣體使冷卻液加熱更快，預熱發動機，使發動機可更快地達到其工作溫度。這可降低耗油量，并且能更迅速地對車廂內進行加熱。

② 由于排氣側壁表面擴展至催化轉換器的面積減小，因此排氣在預熱階段不能釋放出足夠的熱量，催化轉換器可更快速地升溫至其工作溫度。

③ 冷卻水進水口布置在缸蓋上，燃燒室冷卻充分，減小爆震風險，提高了發動機的壓縮比，從而提升了燃油使用效率。

④ 若系統在全負載狀態進行工作，冷卻液溫度將繼續降低，從而擴大了發動機在氧傳感器空氣系數λ=1時的工作溫度范圍，降低了耗油量和廢氣排放量。

3. EA211發動機 曲柄連桿機構的特點

（1）氣缸體進氣缸體上集成了曲軸箱通風的油氣分離器（圖2-2-9）。

（2）機油分離器

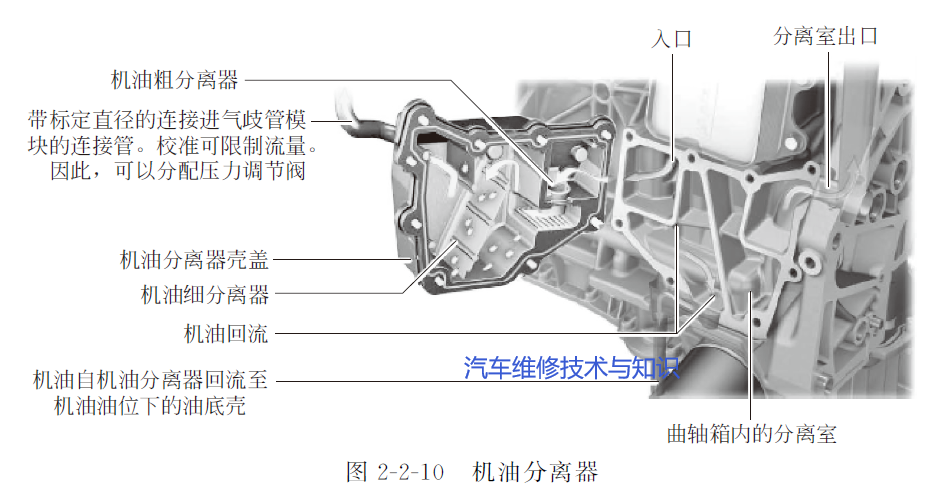

氣體從曲軸箱進入機油分離器（圖2-2-10）。大油滴首先被機油粗分離器中的隔板和渦流管道分離。然后，微小的油滴通過細分離器中的隔板除去。

（3）止回閥

止回閥（圖2-2-11）根據進氣系統中的壓力控制被分離過的曲軸箱氣體的循環。發動機怠速或低轉速，進氣歧管中為負壓時，真空效應會打開進氣歧管內的閥并關閉渦輪增壓器進氣側的閥。隨著發動機轉速提高，渦輪增壓器工作時進氣歧管內為正壓力，則壓力將關閉進氣歧管內的閥。同時，渦輪增壓器進氣側的閥被預設的壓差打開，氣體通過渦輪增壓器再進入燃燒室燃燒。

（4）單向閥

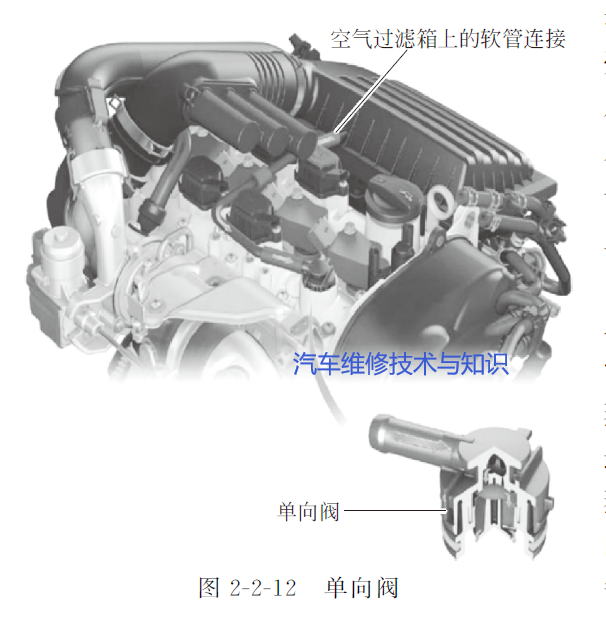

單向閥（圖2-2-12）是曲軸箱通風系統的一部分。此閥可使新鮮空氣在發動機內部流動，以將混合氣從發動機和油底殼的內側帶走。如果發動機內側有足夠的負壓，則新鮮空氣從空氣過濾器的清潔側流入發動機，隨后通過曲軸箱通風系統與混合氣一起進入氣缸。氣缸蓋罩上的單向閥可以防止機油或未過濾的混合氣進入空氣過濾器。

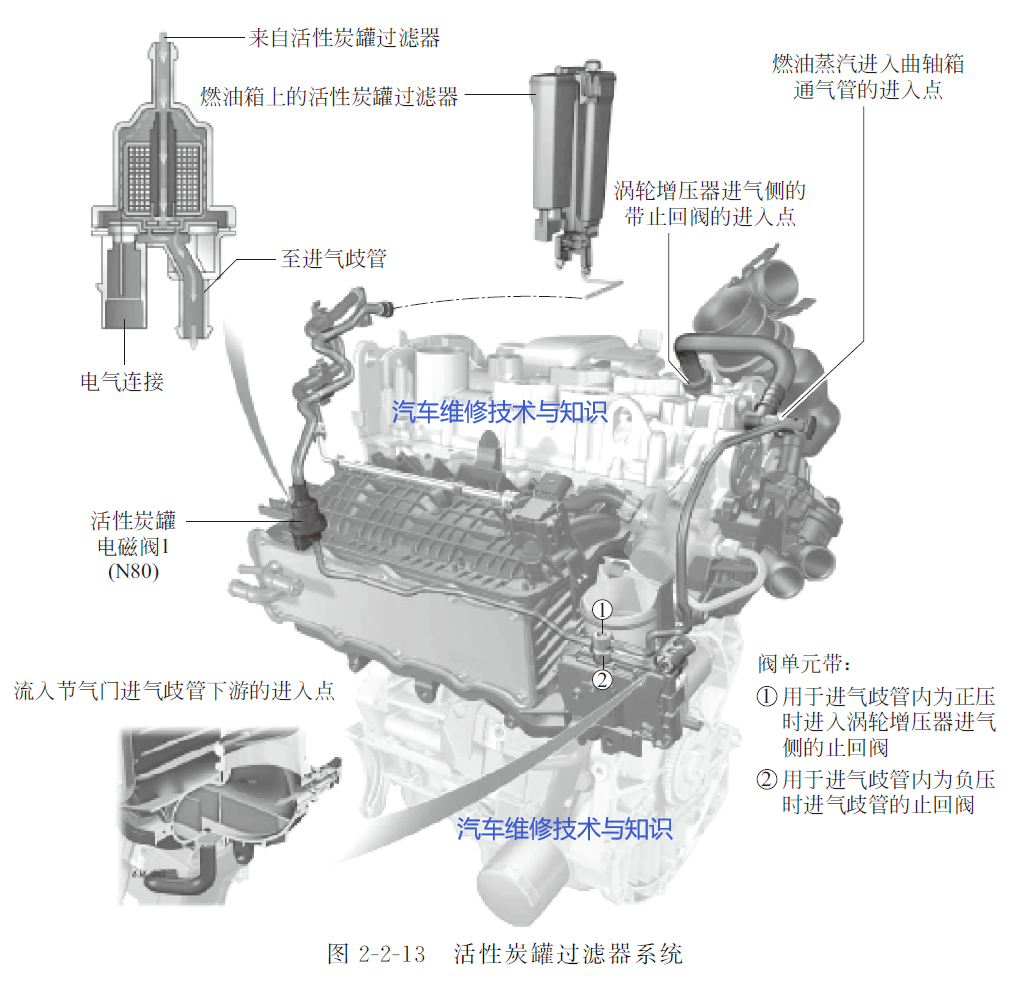

（5）活性炭罐過濾器系統（圖2-2-13）

ACF 基本上與渦輪增壓汽油發動機上采用的常規設計相同。根據發動機轉速不同，燃油蒸氣以兩個不同的點進入進氣流。活性炭罐過濾器電磁閥1（N80），打開通道以流入燃油蒸氣。它是由發動機管理系統ECU 進行控制的。燃油蒸氣在發動機怠速以及低負載至中等負載時流入進氣歧管節氣門的下游。在渦輪增壓器增壓期間，燃油蒸氣流入渦輪增壓器的進氣端。

4. EA211發動機進氣系統的特點

進氣系統（圖2-2-14）由帶有諧振腔的進氣管、空氣濾清器、節氣門控制單元、帶增壓空氣冷卻器的進氣歧管及氣缸蓋的進氣口組成。在進氣過程中，進氣系統將產生振動并將引起噪聲，本發動機在進氣管內設置了諧振腔，能有效降低噪聲。發動機控制單元通過進氣壓力傳感器G71和進氣溫度傳感器G42獲取發動機的進氣量。

（1）帶集成式中冷器的進氣歧管模塊 EA211發動機系列上的中冷器集成在熱壓鑄成的塑料進氣管上，這樣的優勢是整個增壓空氣區域相對少的空氣可以相對快速地進行壓縮。壓縮空氣自壓縮器通過塑料進料氣管（渦輪增壓器出口管）到進氣歧管模塊的距離也很短（圖2-2-15）。

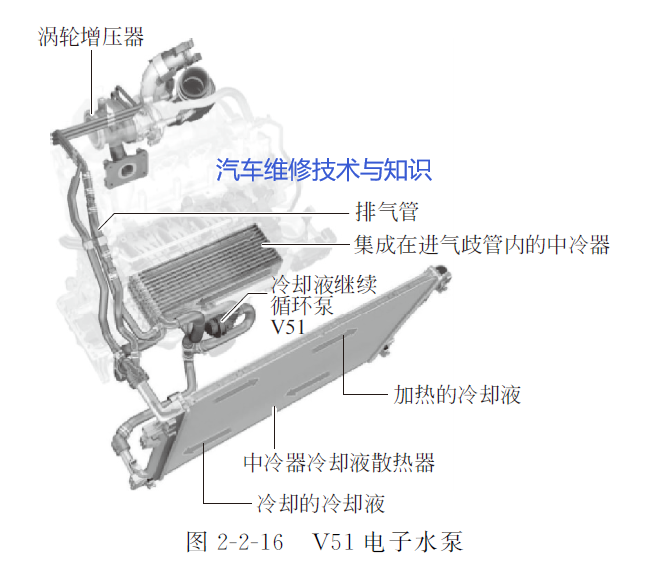

（2）V51電子水泵（圖2-2-16） V51電子水泵具備自診斷的功能。發動機管理系統ECU 會繼續定期檢查并確認泵運行，每10s將控制信號接地0.5s。如果探測到故障，則詳細信息會發送至發動機管理ECU。

V51電子水泵冷卻增壓空氣冷卻器和渦輪增壓器，它的工作條件有：

① 低怠速工況下120s工作10s；

② 發動機輸出轉矩在100N·m 以上；

③ 增壓進氣溫度高于50℃；

④ 經過增壓空氣冷卻器前后溫度小于12℃。

發動機熄火后，如果水溫高于100℃，V51電子水泵也會繼續工作。

5. EA211發動機潤滑系統的結構特點

① 曲軸通過鏈條驅動的機油泵（圖2-2-17）。

② 機油泵為可變排量的自調節式，低壓為1.8bar，高壓為3.3bar。新車行駛前1000km 范圍內，機油泵的輸出壓力始終為3.3bar。

機油泵為外嚙合齒輪泵，此泵的特點是被動齒輪為可軸向移動，其結構如圖2-2-18所示。根據發動機負載、發動機轉速、機油溫度和其他工作參數，發動機控制單元改變油泵壓力。通過被動齒輪軸向位置的變化，可以控制機油的輸出流量和壓力。減小了驅動機油泵的輸出功率，因此降低了燃油消耗。

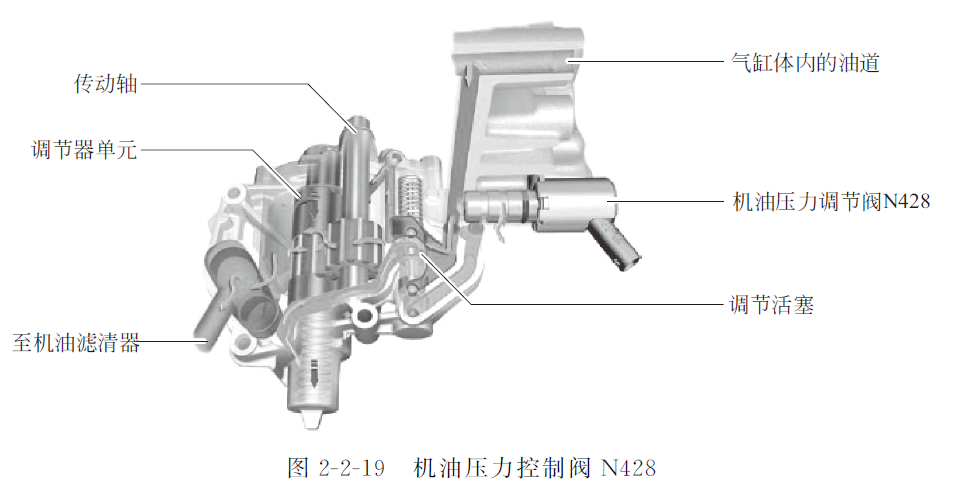

機油壓力控制閥N428 （圖2-2-19）負責向調節式機油泵的調節活塞提供油壓。它位于氣缸體后部并由發動機管理系統ECU 操作。在發動機低轉速范圍內，連接在供電電源（接線端15）的機油壓力調節閥N428通過發動機管理控制單元接地，這將使機油泵切換至低壓力設定。在發動機高轉速范圍或者發動機高負載（全負載-加速）時，機油壓力調節閥N428通過發動機管理控制單元J623與接地斷開，這將使機油泵切換至高油泵壓力設定。
