大眾BCM車身控制單元模塊功能資料

07-06

大眾BCM車載電器管理車身控制模塊 BCM 集成了傳統的 J519、J393 、J533功能(J533或獨立）。

1，采用車身電腦控制器BCM集成控制，各種單一繼電器以及執行器高度集成，大大減少了故障發生率。
2，大量采用LIN總線控制，單線制，1個主控制器可控制最多16個從控制器。具有高度的可擴展性，同時大大減輕線束的重量。

BCM的功能

BCM的管理功能

1、帶安全功能的中央門鎖系統
2、照明燈光的控制
3、開啟行李箱蓋鎖
4、中央門鎖和警報器遙控裝置
5、車內監控的警報器(選裝)
6、監控行李箱和反光鏡上的車燈電源
7、信號燈控制
8、車燈的開關控制
9、后窗加熱繼電器的控制
10、負載管理- 電源管理
11、天窗控制

15供電繼電器 – 點火
50供電繼電器 – 起動
75供電繼電器 – 當發動機啟動時，斷開電器設備
雙音喇叭繼電器 J4
燃油泵繼電器 J17(油泵控制單元)
后窗玻璃加熱裝置繼電器 J9
清洗裝置馬達

內部組合儀表背景燈光的調節

BCM對中央門鎖系統進行合成控制，包括SAFE功能，此功能通過雙馬達門鎖和控制燃油箱加油蓋來實現。此單元的一個集成部件是中央門鎖遙控器的接收裝置，同時包括電控開啟和關閉門窗、天窗和防盜安全系統。

車身控制模塊（BCM）－集成網關功能

【類型】
集成在組合儀表(J285)
集成在車載控制單元內部(J519)
單獨的網關

BCM 控制單元對車輛的附加舒適功能進行控制

【LIN-Bus】
雨量和光線識別傳感器
前風窗雨刮器控制單元
報警喇叭支持系統(選裝)
車內監控傳感器和汽車傾斜傳感器(選裝)

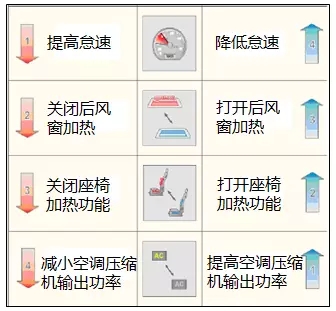

BCM負載管理

為了確保蓄電池有足夠的電能使發動機順利起動和正常運轉在保證安全的前提下，適當的關閉舒適功能的用電設備。

當電壓降低于12.2V：

管理模式1

管理模式2

管理模式3

15號線接通并且發

電機處于工作狀態

15號線接通并且發

電機未工作

15號線斷開并且發

電機未工作

如果蓄電池電壓低于12.7伏，則控制單元要求發動機的怠速提升

如果蓄電池的電壓低于 12.2伏，一些用電器將被關閉：

- 座椅加熱

- 后風窗加熱

- 后視鏡加熱

- 全自動空調耗能降低或空調關閉

- 信息娛樂系統關閉

如果蓄電池的電壓低于 12.2伏，一些用電器將被關閉：

空調耗能降低或空調關閉

- 信息娛樂系統關閉

如果蓄電池的電壓低于 11.8伏，一些用電器將被關閉：

-車內照明燈

-離家功能

- 信息娛樂系統關閉

說明:

（1）這三種管理模式的不同之處在于，用電器被關閉的次序不同。

（2）在第三種模式中，一些用電器將會被立即關閉。

（3）如果關閉的條件取消，用電器將會被重新激活。

（4）如果用電器因為電能管理的原因被關閉，則BCM中有故障存儲。

【BCM控制內部和外部的車燈】
優點：
控制單個燈泡的開啟和關閉(分別控制每個燈泡)
占空比控制(PWM) 燈泡的最大功率 (延長燈泡壽命)
診斷燈泡和線束(正極短路，回路短路和斷路）
在短路或斷路的情況下，將自動斷開電源 (代替保險絲的功能)
控制車輛的其它舒適功能 (如：帶“轉向燈“功能的霧燈，白天行車燈等）

雨刮器與雨量和光線傳感器

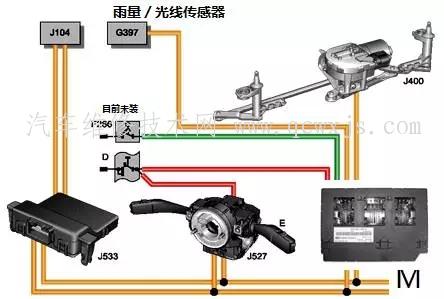

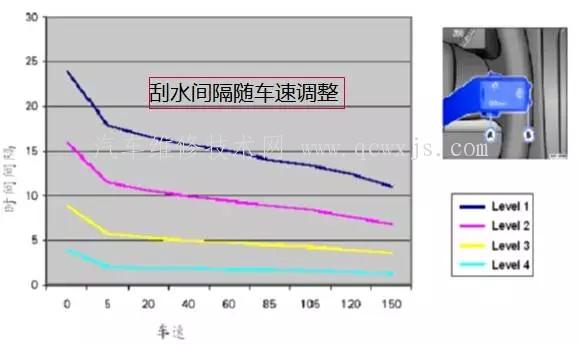

雨刮器控制系統

發動機艙蓋控制

車輛停止時，打開發動機倉蓋后，雨刷被禁止工作。http://www.011315.cn

當艙蓋被打開，車速在2-16Km/h時，雨刷功能同樣被禁止，但再次撥動雨刷開關，雨刷功能將被激活。

當車速大于16Km/h，盡管艙蓋被打開，雨刷功能會保持工作狀態不受影響。直至車速低于2Km/h后，重新被禁止工作。

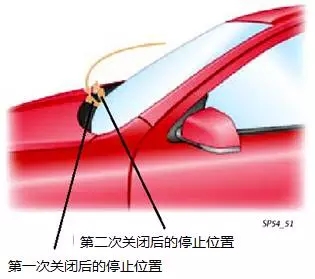

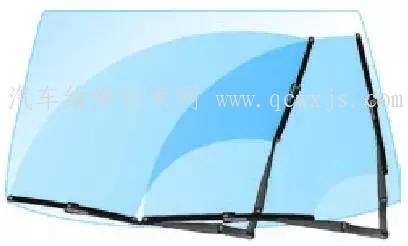

可改變的停止位置

每兩次關閉刮水器或每5次關閉點火開關后，刮水器的停止位置被重新設定，以防止刮水器片變形。

防鎖死功能

當雨刮片因被障礙物阻礙而鎖死時，如果嘗試5次仍不能克服阻礙，雨刮會自動停止工作。

更換雨刮片的維修位置

先接通點火開關，然后再關閉。在20秒鐘內，將刮水臂推至點動位置，現在刮水臂就處在維修位置了。

雨量和光線識別傳感器

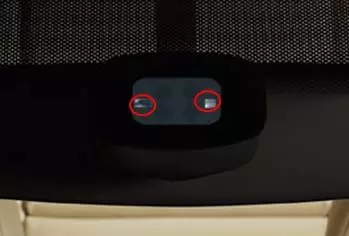

1、白色的兩個點（紅色圓圈標出）是光線傳感器，分別監測車頂光線和車輛前方光線。
2、在兩個光線傳感器之間有4個菱形圖案，這四個菱形圖案分別是：2個發光二極管和2個光電二極管，用作監控雨量大小。
3、更換雨量和光線傳感器后需要編碼。

光線傳感器要識別出不同的道路情況和環境光線比如：隧道、黃昏、樹林、黎明等等。

光線傳感器分別將前區和全區的光線值反饋到控制單元內部，控制單元在用一個邏輯曲線得出一個當前的光線值和環境狀態。

雨量傳感器裝于后視鏡底部，傳感器內部有：發光二極管，光電二極管組成。雨量傳感器收到雨點大小信號，自動調節刮水器間隙檔速度、在AUTO模式下點亮大燈。

雨量傳感器通過發光二極管發射出一束光，前風窗干的話全部反射出來，光量反射到光電二極上，說明該雨量小。前風窗濕的話，則反射到光二極管上的光弱，該雨量大。其結果：只有極小光束被風窗反射回來，反射光多少，取決于雨量大小。雨量傳感器把此信號傳遞到間隙刮水控制器，從而激活刮水器工作。

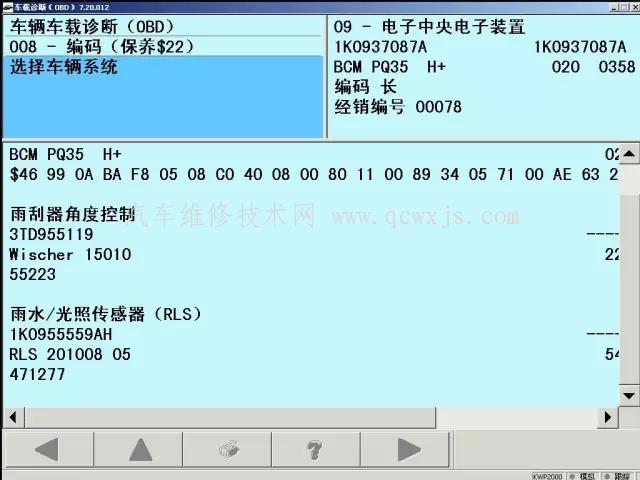

【雨量和光線傳感器：在09中可讀到傳感器數據】

09中央電氣模塊的RLS編碼是07 30 22
第一組07含義：＋1高速啟動大燈，＋2下雨啟動大燈，＋4下雨自動關窗，07代表1+2+4，即高速開啟大燈、下雨開啟大燈和下雨自動關窗；
第二組30含義：30是十六進制，轉化成十進制為48，即光線感應量48％時候打開大燈；
第三組22含義：22是十六進制，轉化為十進制為34，即雨水感應靈敏度為34％。

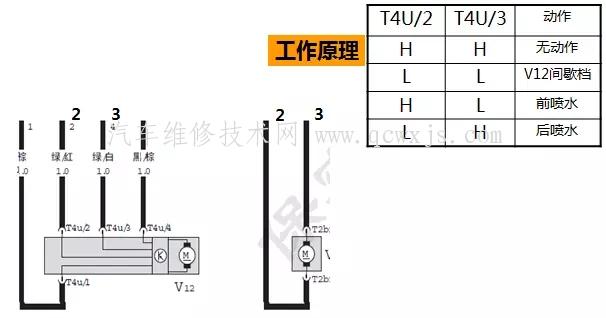

車窗玻璃清洗泵

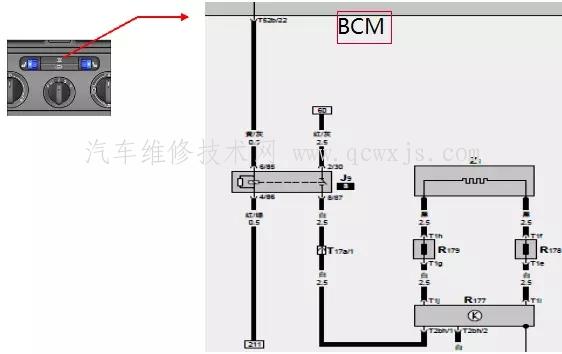

后風窗加熱

后風窗加熱功能只有在發動機工作的狀態下才可被激活。

BCM匹配和長編碼

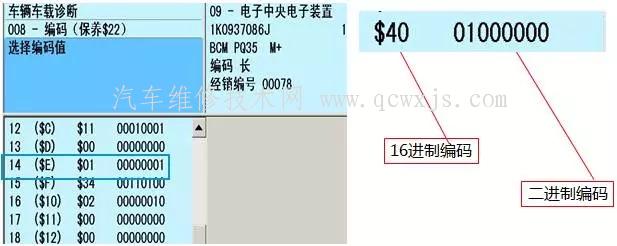

BCM的編碼

1、其中二進制編碼里面的8個數字代表著不同的功能開啟和關閉。
2、在有的字節里面是每一個數字代表的一個功能。
3、還有一些字節是需要組合計算出不同的輸出模式或功率。

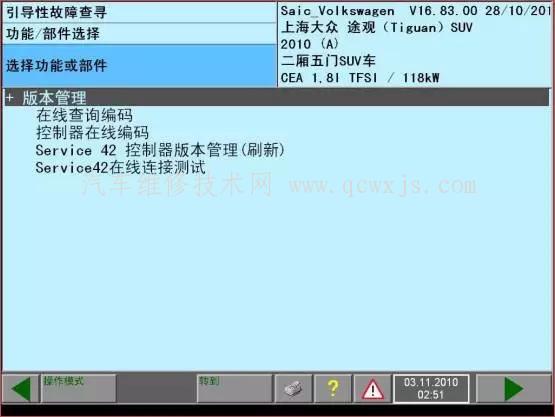

BCM的在線編碼

BCM編碼與車輛VIN綁定，一車一碼，必須在線編碼，設備要求同在線防盜。

VW品牌光盤在V16.84后含有在線編碼功能程序，SKODA品牌光盤在V16.56后含有此功能程序。

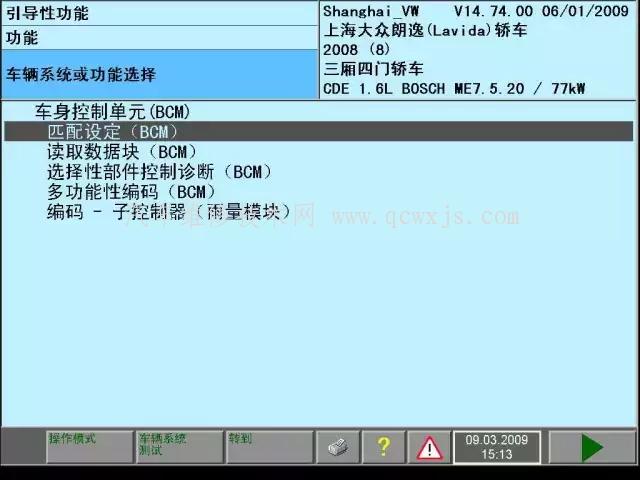

BCM的匹配

0：清除所有遙控器
1：遙控器匹配
3：單個車門打開
4：15km/h自動落鎖 0=關閉/1=打開
5：車門會自動解鎖，當鑰匙從點火開關拔出。0=關閉/1=打開
6：舒適模式，激活/關閉操作遙控車窗/天窗。0=關閉/1=打開
12：車輛上鎖時會閃爍。0=關閉/1=打開http://www.011315.cn

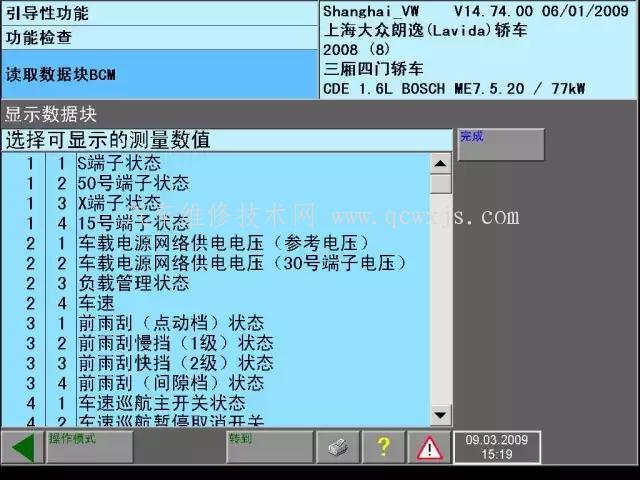

BCM最終控制診斷和讀取數據流
