適用車型有：
北京奔馳：
E300L 2012- 3.0T 272.952
GLK300 2012 3.0T 272.948
SLK350 2011- 3.5L 272.969 399
福建奔馳：
威霆：2013- 3.0L 272.939 399
唯雅諾：
2012- 2.5L 272.924 399
2013- 3.0L 272.939 399
2012- 3.5L 272.978 399
…..

以下內容適用發動機272/273在車型212中的操作參考。

更換發動機正時鏈步驟
1. 斷開蓄電池接地電纜。
2. 拆下火花塞。
3. 拆下右側氣缸蓋上的排氣凸輪軸和進氣凸輪軸1、2。
4. 斷開舊的發動機正時鏈3。
5. 拉入新的發動機正時鏈4。
6. 鉚接新的發動機正時鏈4。

7. 沿發動機運轉方向?qū)l(fā)動機曲軸轉至1號氣缸點火上止點（TDC）前55°的曲軸轉角處（皮帶輪上的305°標記處）。左側氣缸蓋上的進氣凸輪軸1和排氣凸輪軸2上的脈沖輪標記5必須位于凸輪軸霍爾傳感器孔的中心。如果沒有位于中心，則沿發動機轉動方向?qū)l(fā)動機曲軸再轉一圈。

8. 沿發動機運轉方向轉動發動機曲軸，使其從1號氣缸點火上止點后95°的曲軸轉角處轉到40°的曲軸轉角處。

9. 將右側氣缸蓋上的進氣凸輪軸2和排氣凸輪軸1安裝到基本位置。標記6朝上，且標記7與氣缸蓋罩上的接觸面對齊。

10. 沿發動機運轉方向轉動發動機曲軸，然后在前護蓋已安裝到氣缸蓋上的情況下，在點火上止點前55°曲軸轉角處（皮帶輪上的305°標記處）檢查凸輪軸的基本位置。進氣凸輪軸1和排氣凸輪軸2上的脈沖輪標記5必須位于凸輪軸霍爾傳感器孔的中心。

11. 安裝火花塞。
12. 將接地電纜連接到蓄電池上。
13. 執行發動機測試運轉，并檢查發動機是否泄漏。

以上步驟涉及部件及位置見下圖 ▼

1—排氣凸輪軸；2—進氣凸輪軸；3—舊的發動機正時鏈；4—新的發動機正時鏈；5—脈沖輪標記；6，7—凸輪軸調節器上的標記


檢查凸輪軸的基本位置

1. 拆下發動機前罩。
2. 拆下凸輪軸上的霍爾傳感器。

3. 沿發動機運轉方向（箭頭所示）轉動發動機曲軸，直至發動機處于點火上止點前55°曲軸轉處角處（皮帶滑輪上的305°標記處），并檢查凸輪軸的基本位置。皮帶滑輪上的305°標記1必須與正時箱蓋罩的定位緣2對準，且脈沖輪上的標記3必須位于霍爾傳感器的孔中。如有必要，則調節凸輪軸的基本位置。

相關位置見下圖 ▼

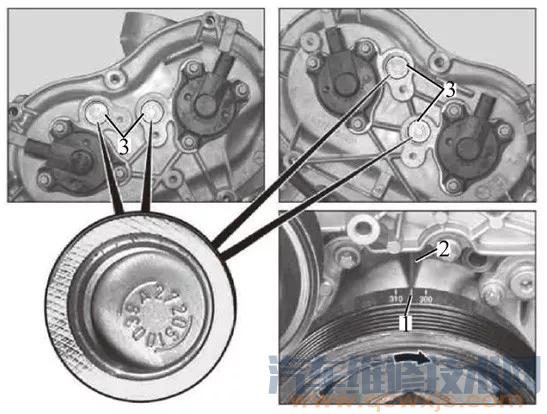

1—皮帶滑輪上的標記；2—正時箱蓋罩上的定位緣；3—脈沖輪標記

4. 按照拆卸的相反順序進行安裝。
5. 執行發動機測試運轉，并檢查發動機是否泄漏。


調節凸輪軸的基本位置

1. 拆下排氣凸輪軸的凸輪軸調節器13、14。
2. 拆下張緊軌螺栓23，然后將張緊軌24向上拉出正時箱。安裝之前，在張緊滑軌螺栓23上涂抹密封劑。密封劑型號：樂泰（Loctite）5970。

3. 抬起發動機正時鏈，然后從進氣凸輪軸3上向前拉下凸輪軸調節器15。
4. 抬起發動機正時鏈，然后將凸輪軸調節器16轉入基本位置。
5. 按照拆卸的相反順序進行安裝。
6. 執行發動機測試運行，并檢查其是否泄漏。

以上步驟操作位置見下圖 ▼

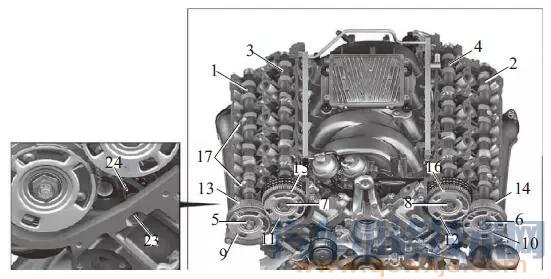

3—進氣凸輪軸；13，14—排氣凸輪軸的凸輪軸調節器；15，16—進氣凸輪軸的凸輪軸調節器；23—張緊軌螺栓；24—張緊軌
