奧迪A6（2.4L BDW）正時校對步驟圖解

1. 左側凸輪軸正時部件圖 ▼


2. 機油泵和平衡軸鏈條部件圖 ▼

3. 正時驅動鏈條部件圖 ▼


正時鏈條的拆卸
（1）拆卸左、右正時鏈條蓋板。
（2）拆卸正時鏈條下部蓋板。
（3）沿發動機旋轉方向轉動曲軸到上止點位置，這時凸輪軸里的螺紋孔（箭頭）必須指向上面 ▼

（4）將凸輪軸固定裝置安裝到兩個氣缸蓋上，并用20N·m的力矩擰緊螺栓 ▼

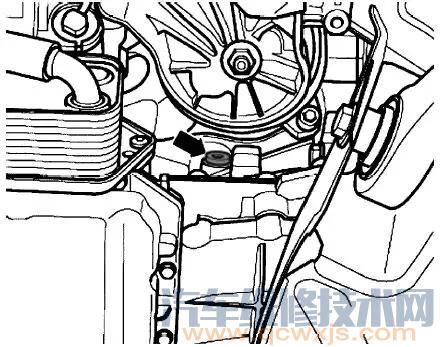

（5）從氣缸體上旋出螺塞 ▼


（6）用10N·m的力矩將曲軸固定螺釘擰入孔里，必要時稍微來回轉動曲軸，以便完全對準螺栓 ▼


（7）用顏色將左凸輪軸正時鏈條的轉動方向進行標記。

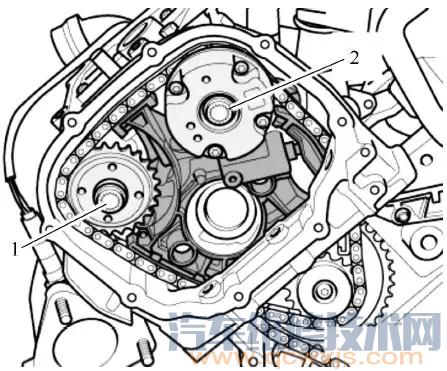

（8）旋出凸輪軸調節器和凸輪軸鏈輪的螺栓1和2，取下凸輪軸調節器和凸輪軸鏈輪 ▼


（9）旋出鏈條張緊器固定螺栓并取下鏈條張緊器，然后取下凸輪軸正時鏈條。
（10）按上述方法拆卸右側凸輪軸正時鏈條。
（11）用顏色對機油泵及平衡軸鏈條的轉動方向進行標記。

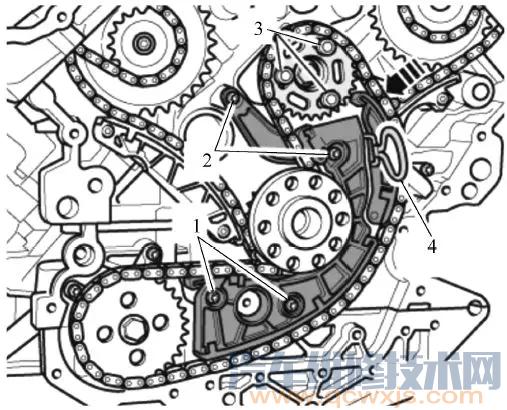

（12）沿下圖中箭頭所示方向按壓鏈條張緊器臂并將定位銷4從鏈條張緊器上拔出 ▼


（13）旋出張緊器螺栓1、2和平衡軸鏈輪螺栓3，拆下鏈條張緊器、平衡軸鏈輪以及鏈條。

（14）按壓傳動鏈條張緊器臂并從鏈條張緊器上拉出定位銷4 ▼


（15）用顏色將凸輪軸正時鏈條的轉動方向進行標記。
（16）旋出螺栓2和3并取下鏈輪及傳動鏈和導軌1。

機油泵和平衡軸鏈條的安裝
（1）將曲軸用固定螺釘固定在上止點位置。
（2）安裝鏈條張緊器及鏈條和平衡軸鏈輪。
（3）如下圖所示，用直徑8mm的鉆頭1將平衡軸固定在上止點位置。平衡軸鏈輪的長孔必須位于平衡軸螺紋孔的中間位置 ▼


（4）擰緊鏈條張緊器的螺栓。
（5）旋入鏈輪螺栓2，但不要擰緊，鏈輪必須在平衡軸上還能轉動并且不得翻轉。
（6）拔出鏈條張緊器定位銷以松開鏈條張緊器。
（7）用旋具按壓鏈條張緊器臂（箭頭）并同時擰緊鏈輪螺栓2。
（8）從平衡軸上拉出鉆頭。

奧迪A6（3.0L BBJ）正時校對

1. 正時系統部件圖 ▼


2.正時皮帶的拆卸
（1）拔下后部及前部發動機罩。
（2）在拆卸多楔帶之前用記號筆記下轉動方向。
（3）用多楔帶撬桿松開多楔帶，然后從多楔帶輪上拆下多楔帶。
（4）用多楔帶撬桿和定位件順時針方向擺動，用鎖止桿固定，并松開撬桿，然后松開2個螺栓取下固定的多楔帶張緊裝置。
（5）旋出8個螺栓1，取下減振器2和止推墊片3 ▼


（6）取下齒形皮帶蓋罩、冷卻液補償罐、空氣導管、空氣濾清器殼上部件、機油尺導管、點火線圈和氣缸蓋罩。

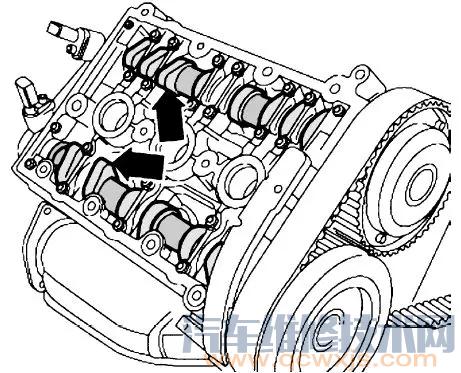

（7）轉動發動機，直至3缸（右側氣缸列）進氣和排氣凸輪軸上的凸輪（箭頭）均指向上方 ▼

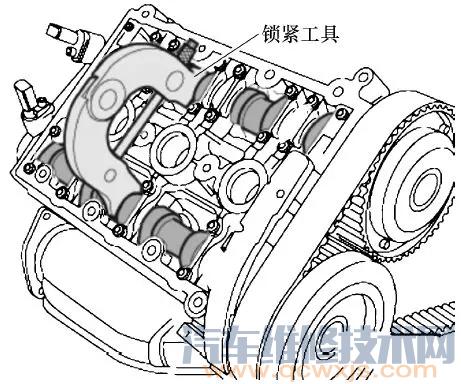

（8）如下圖所示，將鎖緊工具裝到右側氣缸蓋凸輪軸上以固定凸輪軸，來回略微轉動曲軸，使鎖緊工具的卡槽可以正確卡到凸輪軸上 ▼


（9）以同樣的方式將鎖緊工具安裝到左側氣缸蓋上 ▼


（10）取下發動機底部隔聲墊。
（11）擰下氣缸體上止點標記的密封塞，必要時略微來回轉動曲軸，把鎖止工具擰入并擰緊 ▼


（12）將所有凸輪軸齒形帶輪上蓋罩2的卡環1用旋具3撬出 ▼

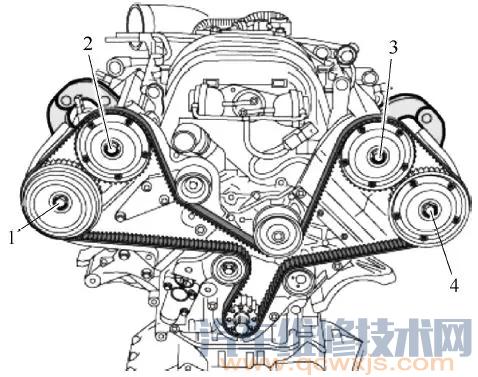

（13）松開凸輪軸齒形帶輪的螺栓1~4 ▼

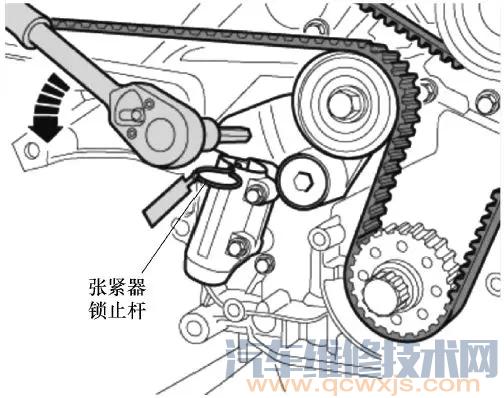

（14）如下圖所示，用8mm的六角扳手沿箭頭方向轉動齒形皮帶張緊輪，直到張緊杠桿把張緊件壓緊，然后將鎖止桿插入活塞和外殼的孔中 ▼

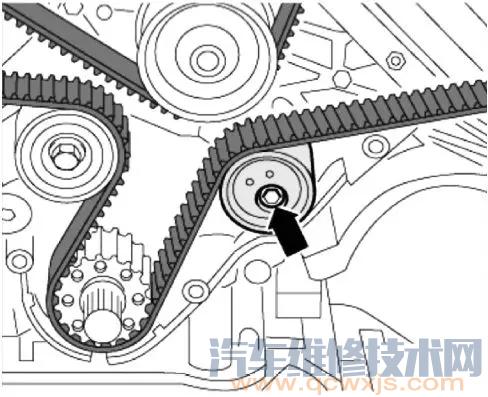

（15）如下圖所示，松開偏心輪的螺栓，便可拆下齒形皮帶 ▼
