（1）拆下發動機上部空氣管道

（2）拆下火花塞

（汽車維修技術網 原創 http://www.011315.cn/)

（3）拆下氣缸蓋罩

（4）拆下前部和后部機組防護板

（5）拆下密封蓋1▼

（6）將中心螺栓上的曲軸轉到上止點位置。

（7）將專用工具2219548推入標定孔并固定曲軸

注意：當用專用工具2219548在正確的標定孔上固定好飛輪時，就不能再通過中心螺栓移動發動機。

（8）沿箭頭方向用旋具拆下密封蓋1▼

注意：專用工具2219548只能固定在飛輪1上規定的位置▼

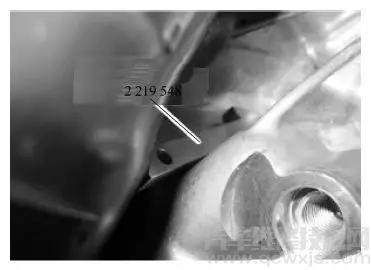

（9）用專用工具2219548通過標定孔固定曲軸▼

（10）將專用工具1與專用工具2固定在氣缸蓋上▼

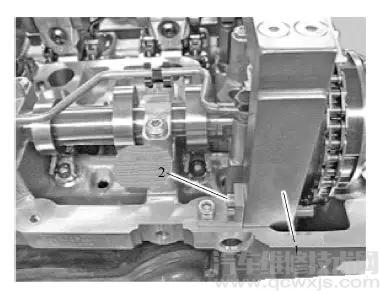

（11）將專用工具1用螺栓2固定在氣缸蓋上▼

（12）將專用工具1無凹口地固定在排氣凸輪軸的雙平面段上▼

（13）在1缸點火上止點位置中，排氣凸輪軸的凸輪傾斜指向上部，如上圖中箭頭所示。

（14）將專用工具1固定在進氣凸輪軸的雙平面段上▼

（15）在1缸處于點火上止點位置時，進氣凸輪軸的凸輪斜著向上部，如上圖中箭頭所示。

（16）將凸輪軸傳感器齒盤量規1安裝在氣缸蓋上▼

（17）檢查凸輪軸傳感器齒盤的調整情況。

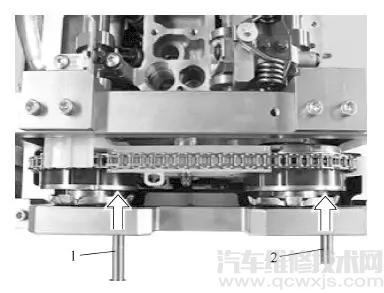

（18）使用銷1沿箭頭方向定位排氣凸輪軸的凸輪軸傳感器齒盤▼

（19）使用銷2沿箭頭方向定位進氣凸輪軸的凸輪軸傳感器齒盤。

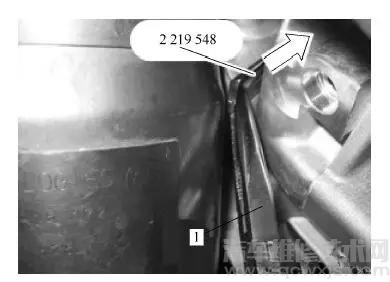

注意：如果專用工具2219548由于活動困難而無法取下，則可借助尖嘴鉗1通過轉動及拉動將其取出▼

（20）如有必要，調整配氣相位。

（21）裝配好發動機。

（1）在1缸處于點火上止點位置時，進氣凸輪軸的凸輪斜著指向上部。

（2）將專用工具定位在進氣凸輪軸的雙平面段上。

（3）在1缸處于點火上止點位置時，排氣凸輪軸的凸輪斜著指向上部。

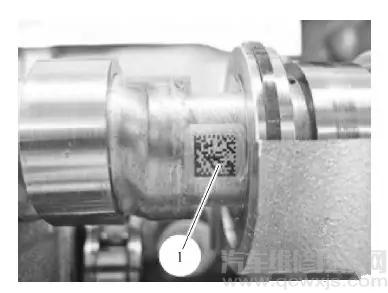

（4）進、排氣凸輪軸上的標記以及零件號碼1可以從上方讀取▼

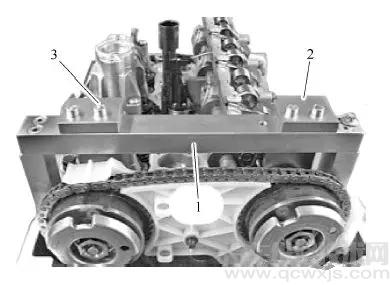

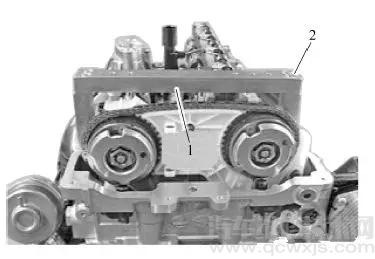

（5）將承橋1固定在氣缸蓋上▼

（6）將測尺2和3固定在承橋1上。

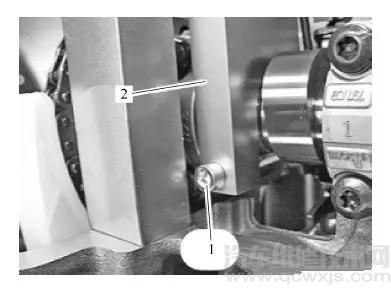

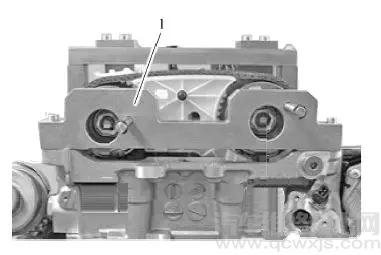

（7）用螺栓1固定測尺2▼

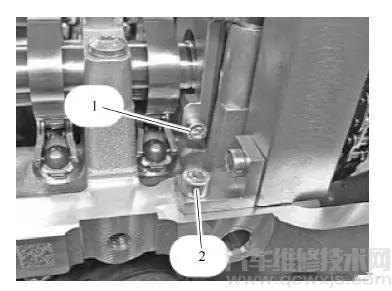

（8）用螺栓1固定測尺。為了固定螺栓1，必須拆除螺栓2▼

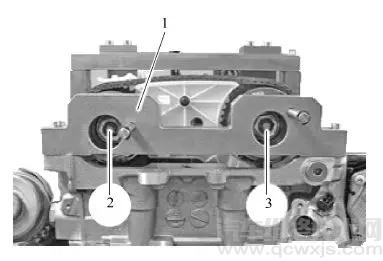

（9）松開中心螺栓2和3▼

注意：VANOS調整裝置的中心螺栓2和3只能在安裝專用工具1后才能松開。

（10）松開真空罐1并將其置于一側▼

（11）松開鏈條張緊器2。

注意隨時準備好抹布，確保發動機機油不會流到皮帶傳動機構上。

（12）轉動凸輪軸傳感器齒盤，直到定位銷1和2對準調節量規為止▼

（13）固定凸輪軸傳感器齒盤。

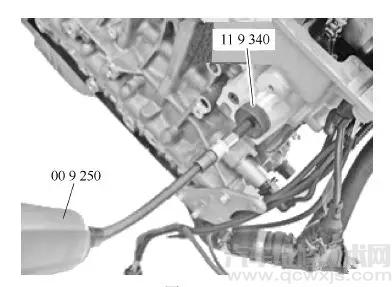

（14）使用專用工具119340和009250將正時鏈條預緊至0.6N·m▼

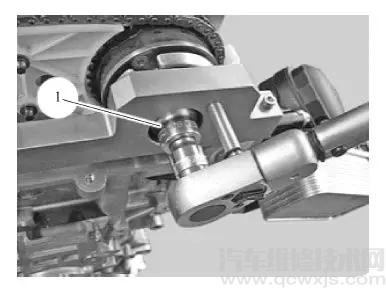

（15）使用專用工具固定進氣調整裝置的中心螺栓1▼

（16）使用專用工具固定排氣調整裝置的中心螺栓1▼

（17）拆卸所有專用工具。

（18）沿發動機旋轉方向轉動發動機中心螺栓2次并檢查配氣相位。

（19）裝配好發動機。
