大眾朗逸1.6正時校對圖（EA211發動機正時圖）
11-07
大眾朗逸1.6發動機（EA211發動機）正時校對圖如下：

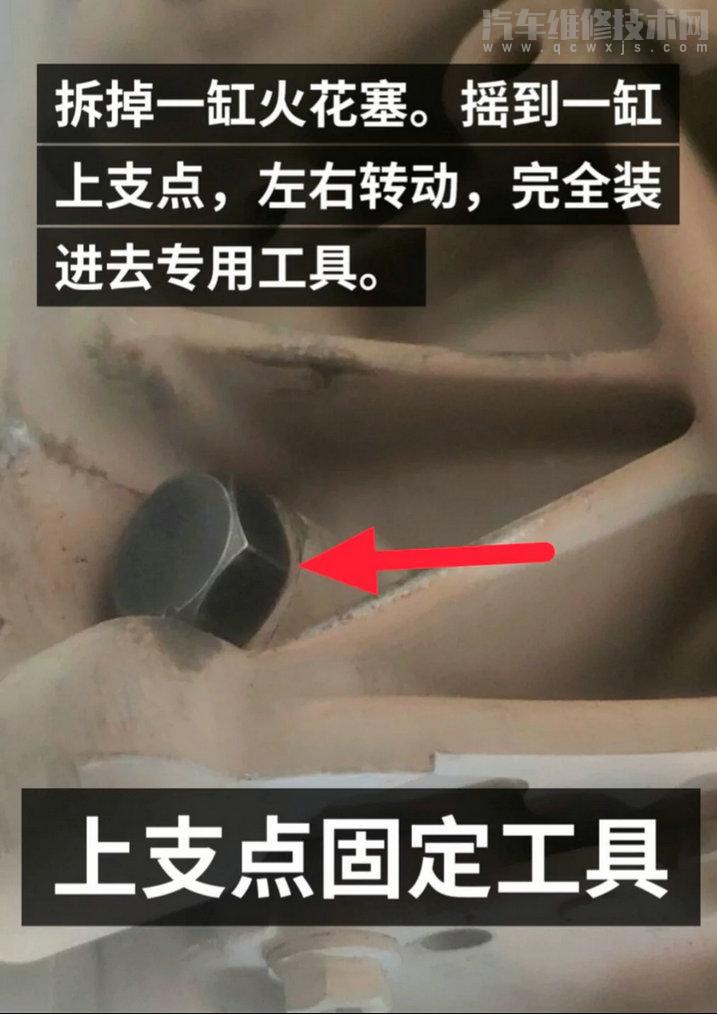

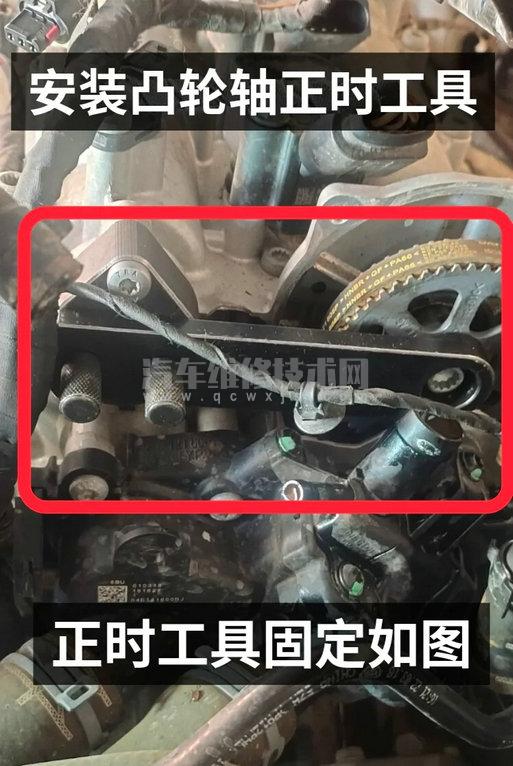

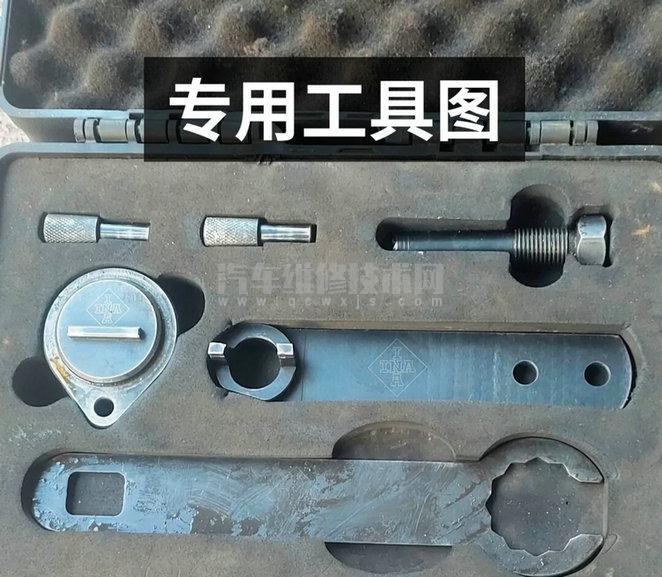

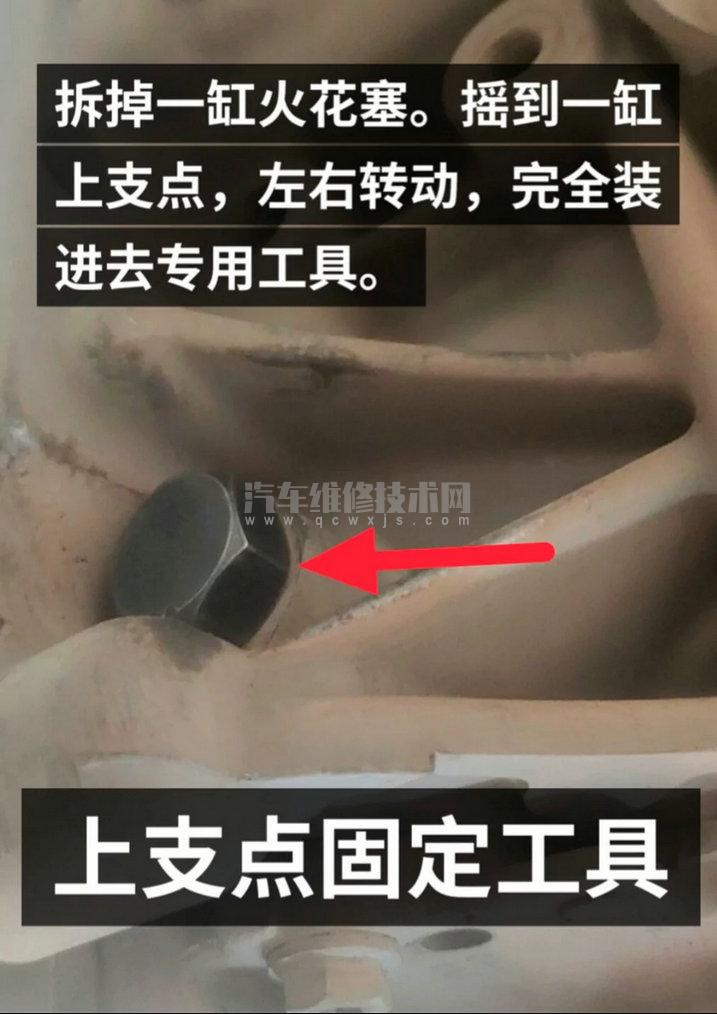

拆掉一缸火花塞。搖到一缸上支點，左右轉動，完全裝進去專用工具。

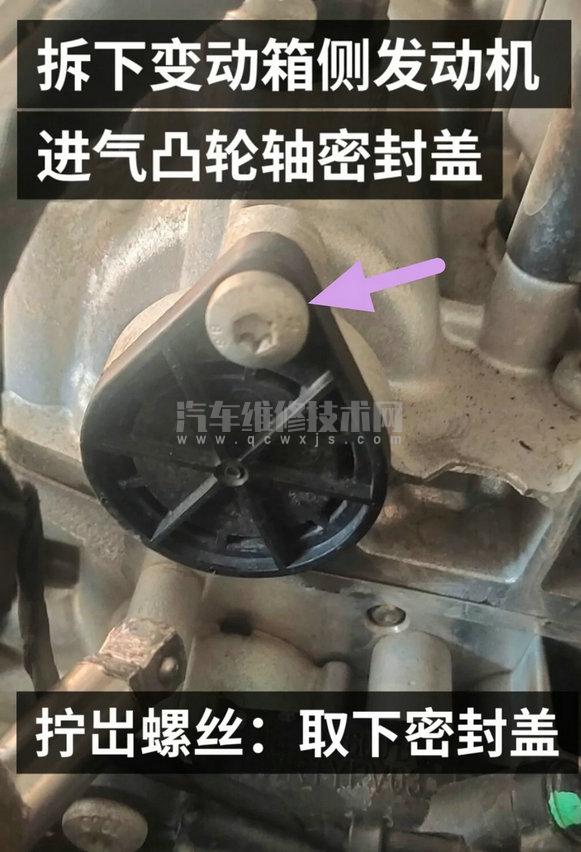

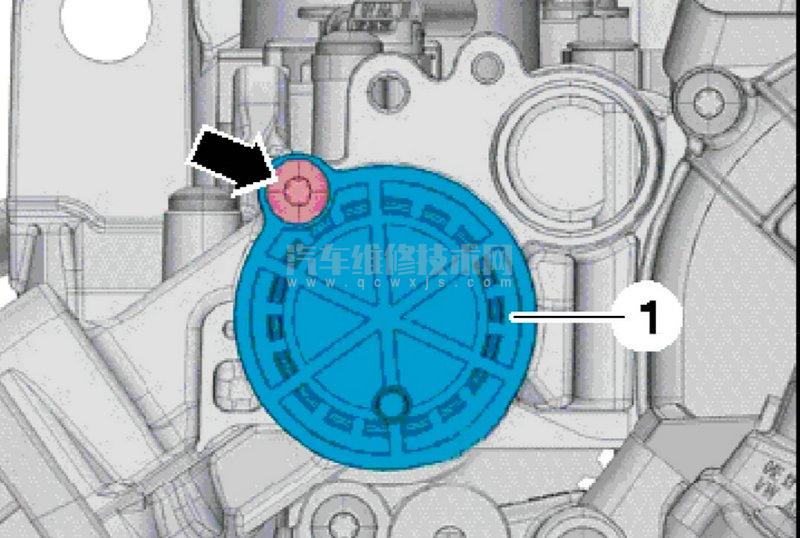

拆下變動箱側發動機進氣凸輪軸密封蓋 擰出螺絲：取下密封蓋

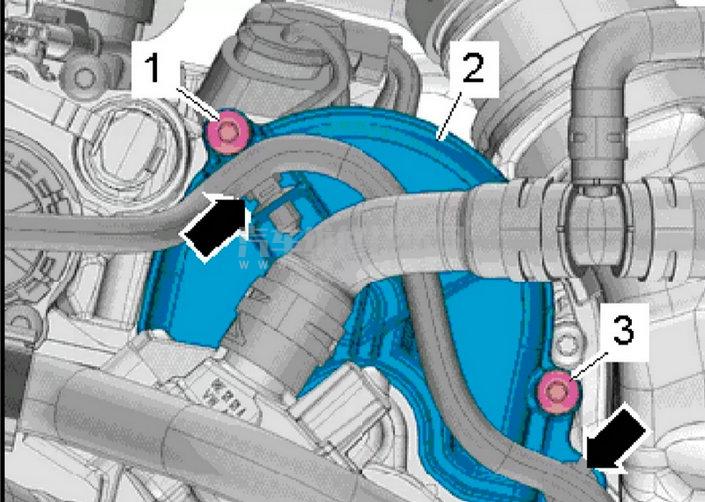

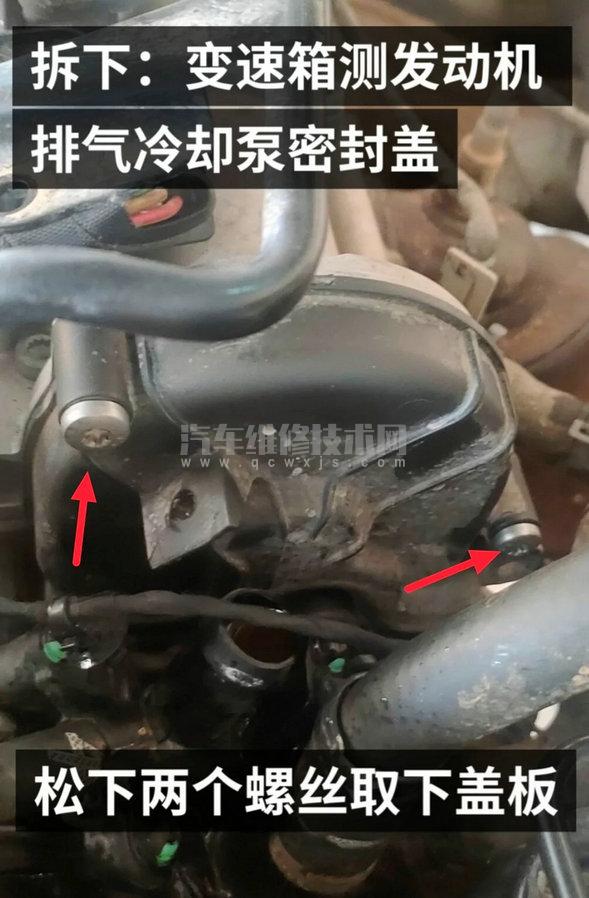

拆下：變速箱測發動機排氣冷卻泵密封蓋 松下兩個螺絲取下蓋板

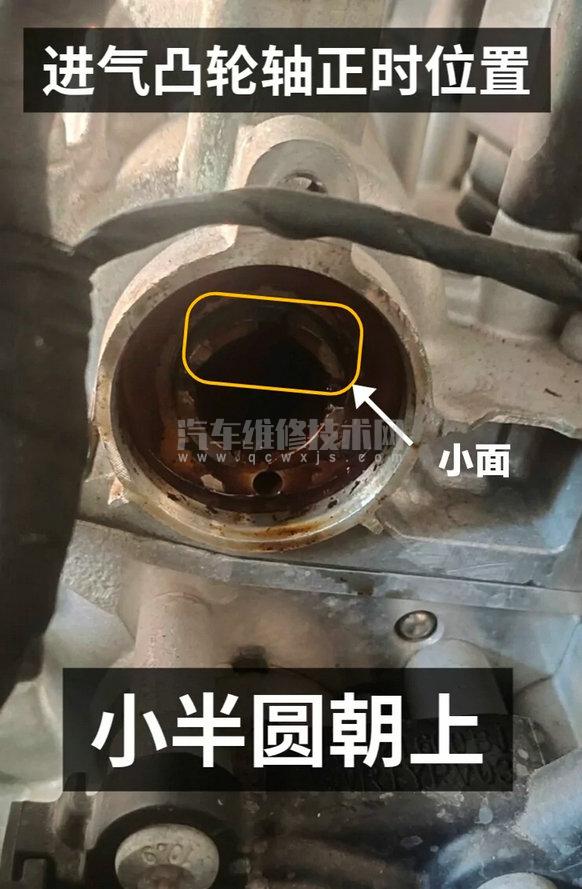

進氣凸輪軸正時位置 小半圓朝上

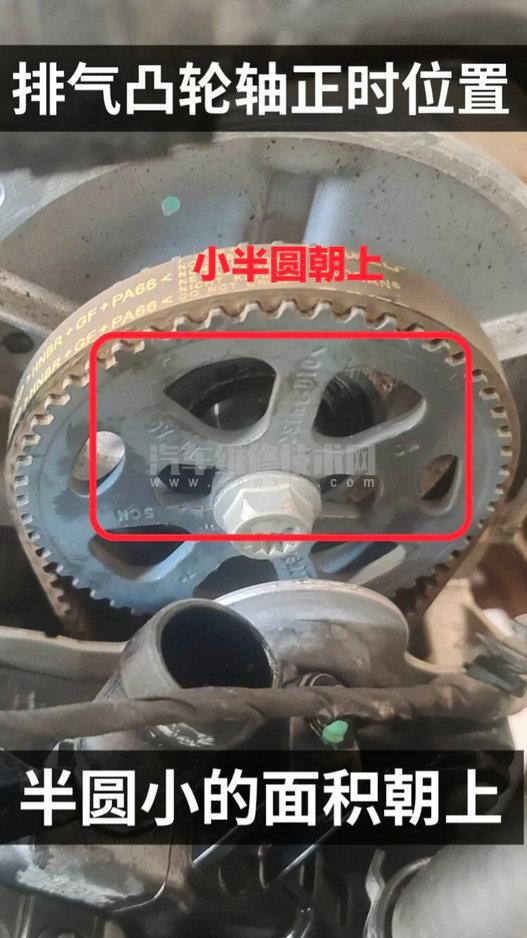

排氣凸輪軸正時位置 半圓小的面積朝上

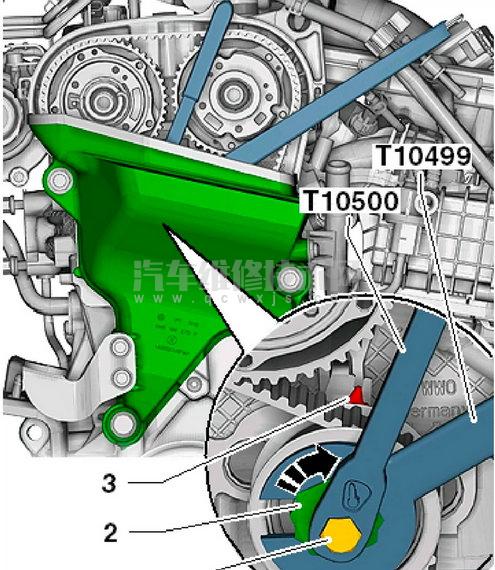

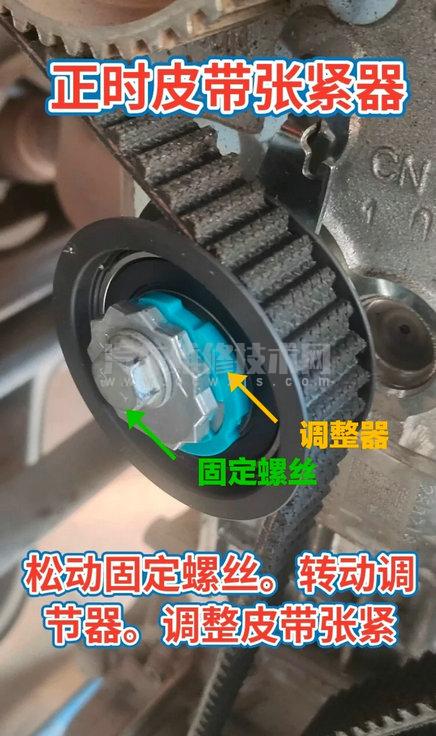

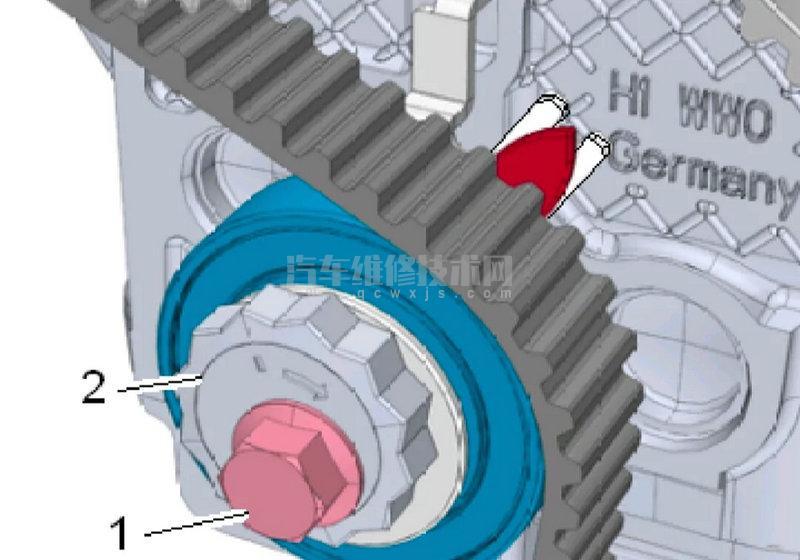

正時皮帶張緊器 松動固定螺絲。轉動調節器。調整皮帶張緊
