新款桑塔納1.6 1.4 正時安裝方法
07-23
將密封法蘭的正面放在安裝工具-T10134-上，使定位銷-B-裝入脈沖信號輪的孔-A-中。
提示
注意’密封法蘭要平整地放在裝配夾具上。

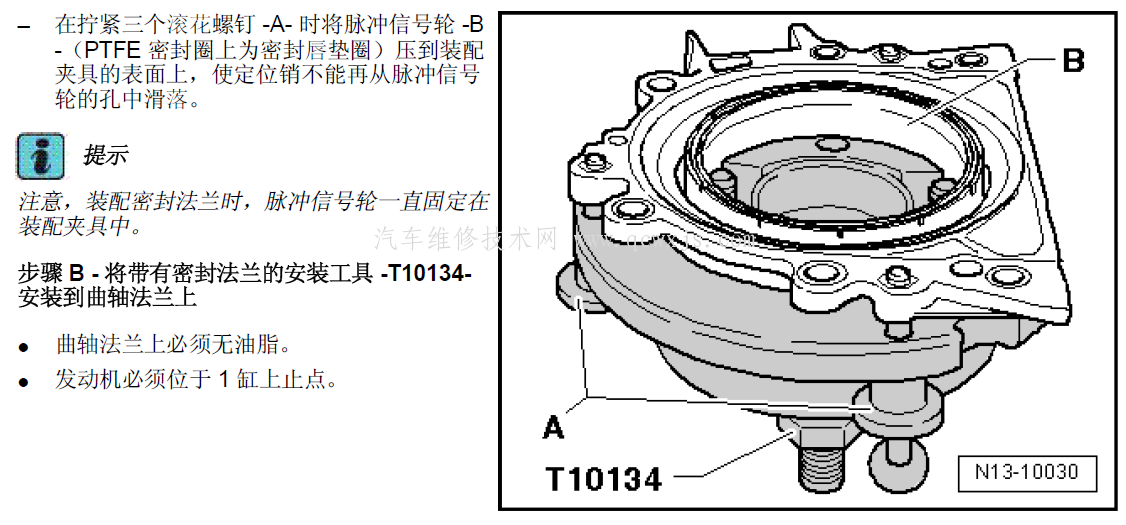

-在擰緊三個滾花螺釘-A-時將脈沖信號輪-B -(PTFE密封_上為密封唇墊_)壓到裝配 夾具的表面上，使定位銷不能丙從脈沖信號 輪的孔中滑落。
[]提示
注意，裝配密封法蘭時，脈沖信號輪一直固定在 裝配夾具中。

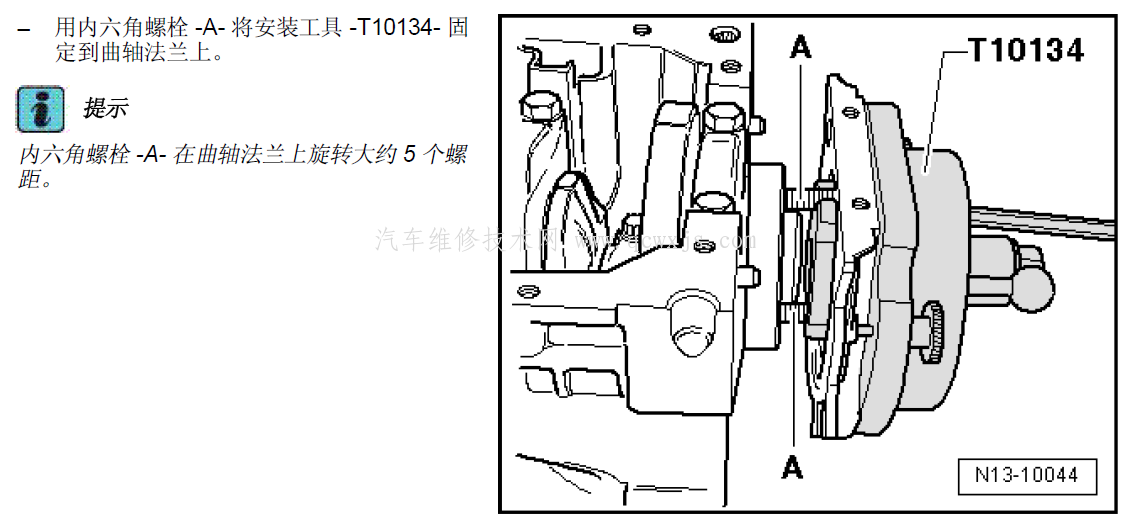

步驟B ?將帶有密封法蘭的安裝工具-T10134-安裝到曲軸法蘭上
?曲軸法蘭上必須無油脂。

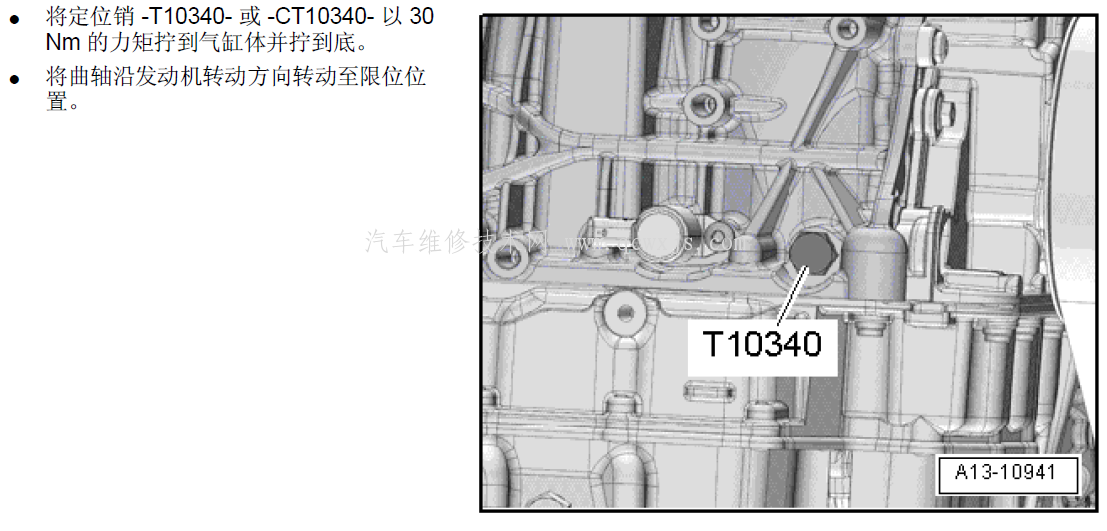

?發動機必須位于1缸上止點。

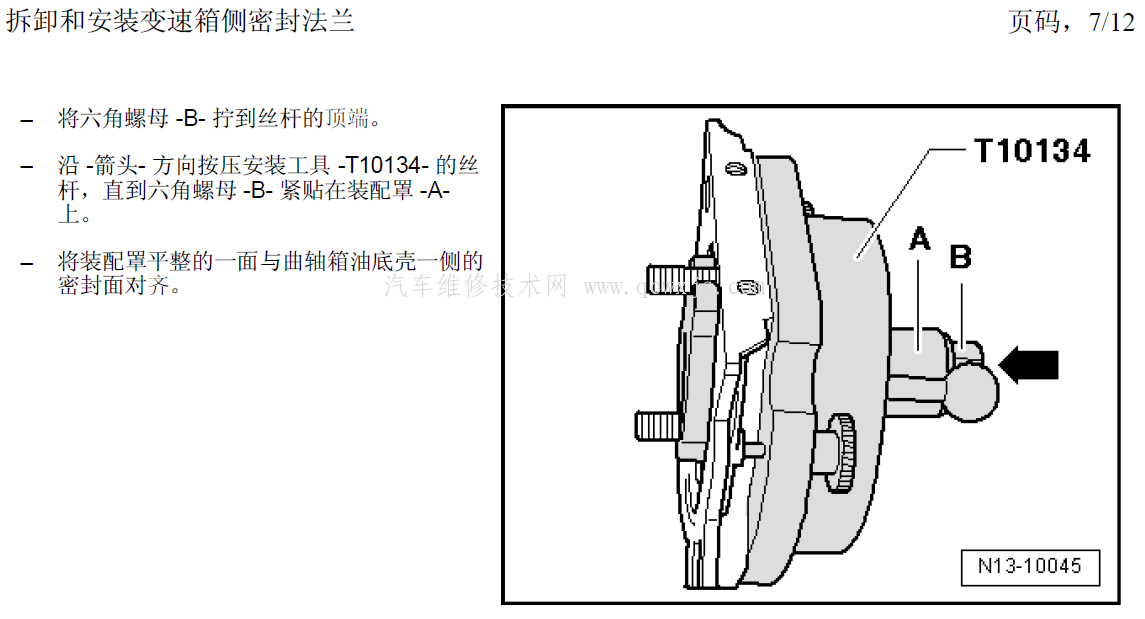

拆卸和安裝變速箱側密封法蘭
-將六角螺母-B-擰到絲桿的頂端。
-沿-箭頭-方向按壓安裝工具-T10134-的絲 桿，直到六角螺母-B-緊貼在裝配罩-A-上。
密封面對齊。
步驟D ■將脈沖信號輪和安裝工具-T10134- — 起壓到曲軸法蘭上
-用扭力扳手-Hazet 6290-1 CT-或-V.A.G 1331-和扳手頭-V.A.G 1332/11-將安裝工
具-T10134-的六角螺母擰緊，擰緊力矩： 35 Nm。
提示
用35 Nm的力矩擰緊六角螺母后，氣缸體和密 封法蘭之間必須還有很小的空隙。http://www.011315.cn/
