速騰汽車1.6L發動機正時皮帶拆裝步驟如下

正時皮帶拆卸程序：
1.拆卸發動機罩。
2.拆卸多楔皮帶并取下定位心棒T10060A（圖2-2-1）。
3.將上部軟管從冷卻液補償罐上拔下。
4.拆卸冷卻液均衡器并將其放置在連接軟管一側。
5.拆卸正時皮帶上部護罩（圖2-2-2）。
6.在支撐工裝10-222A上安裝適配接頭10-222A-13，并在安裝位置支撐住發動機（圖2-2-3）。
7.拆卸曲軸正時皮帶輪（圖2-2-4）。
8.拆卸正時皮帶護罩的中段和下段。

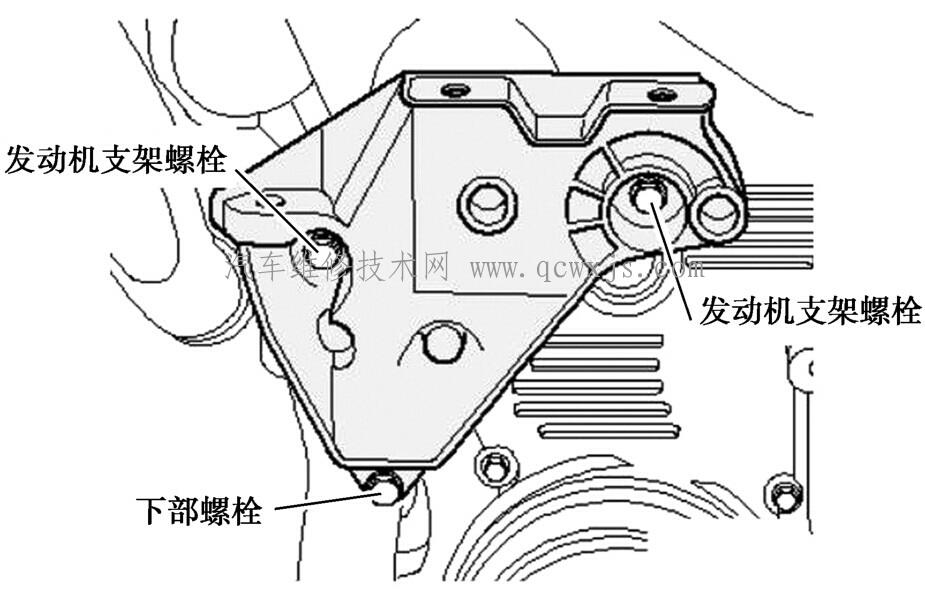

9.將下部螺栓從發動機支架上拆下（圖2-2-5）。

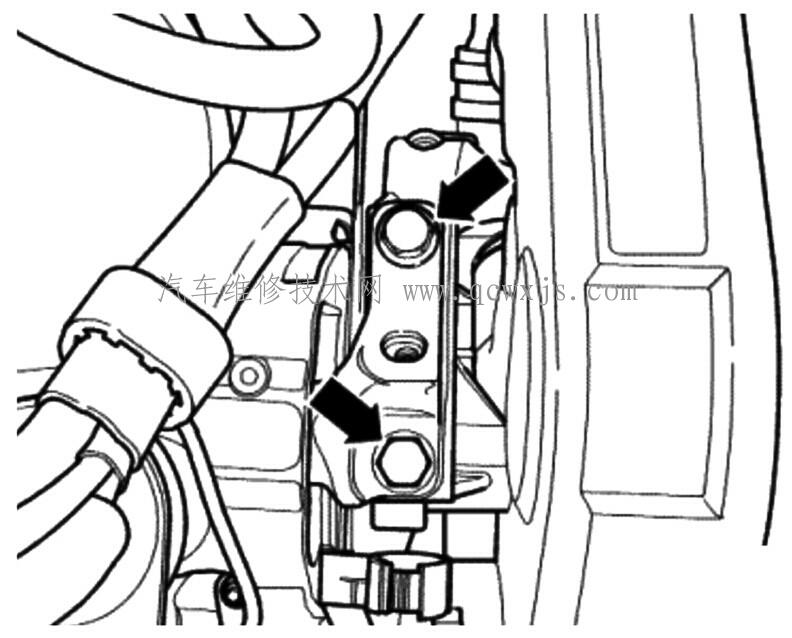

10.拆卸總成支撐/發動機支架的緊固螺栓（圖2-2-6），并將整個機組支架拆下。
11.用支撐工裝10-222A將發動機舉升起來，直至能將發動機支架上部的兩個螺栓（圖2-2-5）松開并旋出為止。
12.向上取出發動機支架。

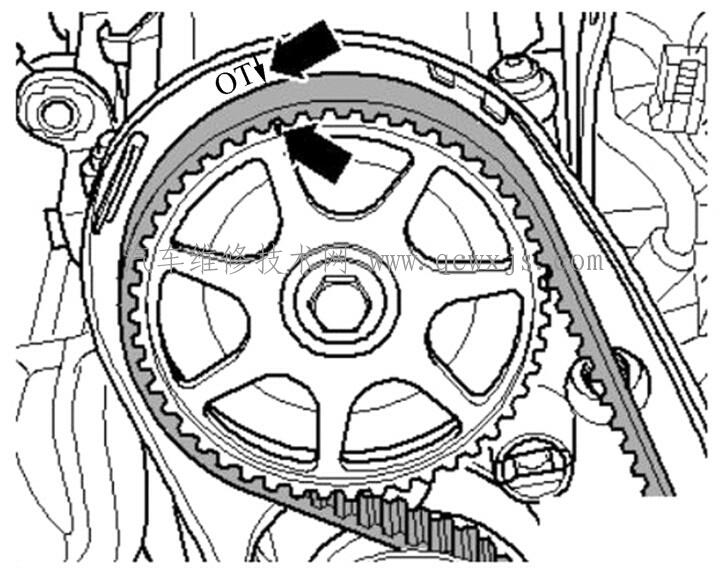

13.轉動凸輪軸正時齒輪至氣缸1達到上止點位置，凸輪軸正時齒輪的標記必須與正時齒輪皮帶罩上的箭頭標記對齊（圖2-2-7）。

15.松開張緊輪并拆卸正時皮帶。

（汽車維修技術網 原創 http://www.011315.cn/)

16.將曲軸略微朝反方向轉動。

正時皮帶安裝程序：
1.將正時皮帶安裝到曲軸齒輪和冷卻液泵上。http://www.011315.cn/
2.將凸輪軸正時齒輪上的標記與正時皮帶護罩上的標記對齊（圖2-2-7）。
3.用新螺栓安裝上皮帶盤/曲軸。螺栓緊固力矩為10N·m，然后再旋轉90°。

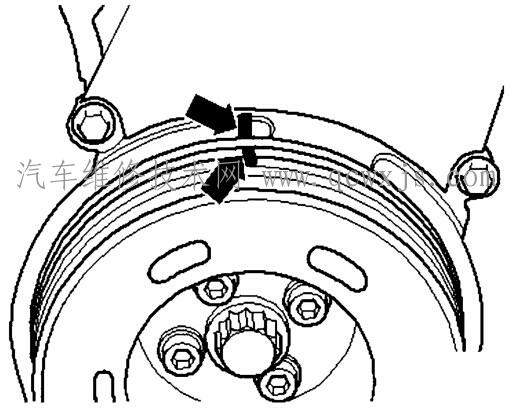

4.將減振器上的曲軸皮帶輪置于氣缸1上止點位置。箭頭必須對齊（圖2-2-8）。

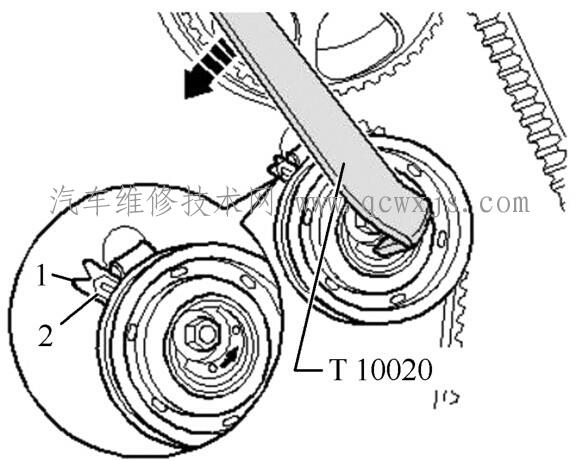

5.張緊正時皮帶（圖2-2-9）。用雙孔螺母扳手T10020向左轉動凸輪，直至指針2位于缺口1上。
6.重復皮帶張緊步驟5次，直至正時皮帶張緊到位。
7.然后松開正時皮帶，直至缺口1和指針2對準。
8.將固定螺母緊固至20N·m。
9.將曲軸沿發動機旋轉方向繼續轉動2圈，直至發動機再次達到氣缸1的上止點位置。
10.確認缺口1和指針2對準后，再次檢查曲軸和凸輪軸是否在氣缸1上止點位置。
11.將發動機支架安裝到氣缸體上并將發動機支架上部的兩個螺栓緊固至45N·m。
12.將發動機降下，直至達到安裝位置。
13.安裝發動機支架下部螺栓并緊固至45N·m。
14.安裝發動機側總成支撐。
15.取下支撐工裝10-222A。
16.安裝正時皮帶護罩。
17.安裝多楔皮帶。
18.安裝冷卻液補償罐。
19.安裝隔音墊。
20.安裝發動機罩。
