汽車空調壓縮機的安裝步驟(圖解)
汽車空調維修與檢測
06-01
汽車空調壓縮機的拆裝步驟如下:
1. 回收制冷系統中的制冷劑
2. 拆卸散熱器上的空氣導流板
3. 拆卸發動機后部右側底罩
4. 拆卸多楔帶
5. 斷開吸入軟管分總成
① 拆下螺栓并將吸入軟管分總成從壓縮機和皮帶輪上斷開 ▼
② 將O形圈從冷卻器1號制冷劑吸入軟管上拆下。
注意事項:用聚氯乙烯絕緣帶密封斷開部件的開口處,防止濕氣和異物進入。
6. 斷開排放軟管分總成
① 拆下螺栓并將排放軟管分總成從壓縮機和皮帶輪上斷開 ▼
② 從排放軟管分總成上拆下O形圈。
注意事項:用聚氯乙烯絕緣帶密封斷開部件的開口處,防止濕氣和異物進入。
7. 拆卸帶皮帶輪的壓縮機總成
① 斷開連接器。
② 拆下2個螺栓和2個螺母 ▼

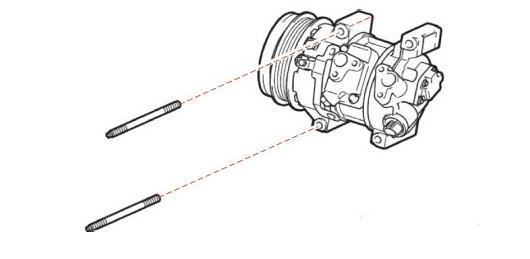

③ 使用套筒扳手(E8)拆下2個雙頭螺栓和帶皮帶輪的壓縮機總成 ▼
