車道偏離預警系統
06-22

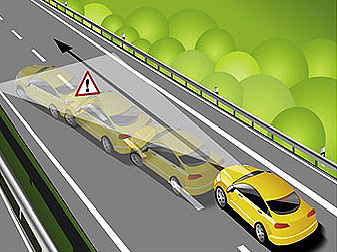

車道偏離預警系統是一種通過報警的方式輔助駕駛員減少汽車因車道偏離而發生交通事故的系統。
車道偏離預警系統工作原理

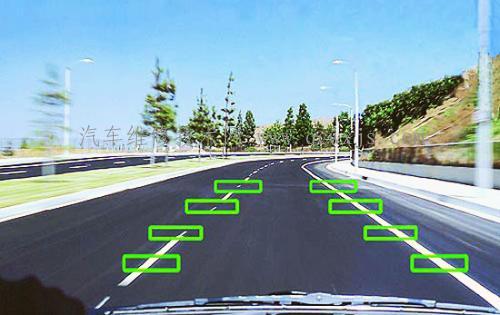

;;; 當車道偏離系統開啟時，攝像頭（一般安置在車身側面或后視鏡位置）會時刻采集行駛車道的標識線，通過圖像處理獲得汽車在當前車道中的位置參數，當檢測到汽車偏離車道時，傳感器 會及時收集車輛數據和駕駛員的操作狀態，之后由控制器發出警報信號，整個過程大約在0.5秒完成，為駕駛者提供更多的反應時間。而如果駕駛者打開轉向燈，正常進行變線行駛，那么車道偏離預警系統不會做出任何提示。
車道偏離預警系統功能
根據(美國)國家公路交通安全管理局的定義，車道偏離預警系統是指一種通過報警的方式輔助駕駛員避免或者減少車道偏離事故的系統。一個車道偏離預警系統不會試圖控制車輛以防止可能發生的碰撞事故。美國國家公路交通安全管理局開展的“采用智能車輛道路系統對策的道路偏離避撞警告項目”研究將車輛偏離預警系統分為“縱向”和“橫向”車道偏離警告兩個主要功能。縱向車道偏離警告系統主要用于預防那種由于車速太快或方向失控引起的車道偏離碰撞，橫向車道偏離警告系統主要用于預防由于駕駛員注意力不集中以及駕駛員放棄轉向操作而引起的車道偏離碰撞。
車道偏離預警基本組成：
圖像處理芯片、HUD抬頭顯示器、攝像頭、控制器以及傳感器 。
該系統提供智能的車道偏離預警，在無意識（駕駛員未打轉向燈）偏離原車道時，能在偏離車道0.5秒之前發出警報，為駕駛員提供更多的反應時間，大大減少了因車道偏離引發的碰撞事故，此外，使用LDWS還能糾正駕駛員不打轉向燈的習慣，該系統其主要功能是提醒過度疲勞或解決長時間單調駕駛引發的注意力不集中等情況。
;
系統分類
車道偏離預警系統已經商業化使用的產品都是基于視覺的系統，根據攝像頭安裝位置不同，可以將系統分為：
側視系統
——攝像頭安裝在車輛側面，斜指向車道；
前視系統
——攝像頭安裝在車輛前部，斜指向前方的車道。
無論是側視系統還是前視系統，都由道路和車輛狀態感知、車道偏離評價算法和信號顯示界面三個基本模塊組成。系統首先通過狀態感知模塊感知道路幾何特征和車輛的動態參數，然后由車道偏離評價算法對車道偏離的可能性進行評價，必要的時候通過信號顯示界面向駕駛員報警。
;
國外車道偏離預警系統
1.AURORA系統
該系統由美國卡內基梅隆大學機器人學院子1997年開發成功。該系統由帶廣角鏡頭的彩色攝像機、數字轉換器和一個便攜SunSparc工作站等組成。該系統通過安裝在車輛一側的視野大約為1.5m-1.6m區域的俯視彩色攝像機檢測車輛旁邊的車道標識，通過數字轉換器采集攝像機的視頻輸出并在一個便攜SunSparc工作站上進行處理，處理速度為60Hz。
2.AutoVue系統
該系統由前DaimlerChrysler公司和美國的Iteris公司聯合開發。該系統主要由一個安裝在汽車內風窗玻璃后部的攝像機、兩個立體音箱、一個小顯示設備和控制單元等組成。該系統工作原理是通過實時監測本車在當前車道中的位置，計算本車到車道標識線距離，然后與設定的報警距離相比較，判斷是否進行預警。當檢測到將要發生車道偏離時，它將發出一種類似于車輛在隆聲帶上行駛時發出的隆隆作響的聲音來提醒駕駛員修正車輛位置。目前，AutoVue系統已經在歐洲的多種貨車上作為一個選件進行了裝備。
3.Mobileye_AWS系統
該系統由總部設在荷蘭的Mobileye公司研制。該系統利用安裝在前風窗玻璃上的單個攝像機監測車道標識線，測量和監控本車與道路邊界的距離。該系統的車道偏離警告模塊通過檢測道路邊界，計算車輛相對于車道的位置和車輛的側向運動，預測車輛將橫越車道標識的時間，當該時間低于設定值時，系統觸發視覺警告和聲音警告，以使駕駛員對不同的危險狀態做出適當的反應而減少意外事故的發生。該系統在有意識的車道偏離、制動和沒有道路標識等情況下能對警告的產生進行了抑制。
4.DSS系統(DriverSupportSystem)
該系統由日本三菱汽車公司于1998年提出，并于1999年秋季應用于模型車上。該系統由一個安裝在汽車后視鏡內的小型CCD攝像機、一些檢測車輛狀態和駕駛員操作行為的傳感器 以及視覺和聽覺警告裝置組成。該系統利用由CCD攝像機獲得的車輛前方的車道標識線、其他傳感器 獲得的車輛狀態數據和駕駛員的操作行為等信息，判斷車輛是否已經開始偏離其車道。如有必要，系統將利用視覺警告信息、聽覺警告信息以及振動轉向盤來提醒駕駛員小心駕駛車輛。
國內車道偏離預警系統
1.JLUVA-1系統
該系統由吉林大學智能車輛課題組開發。該系統是基于單目視覺的前視系統，主要由車載電源、嵌入式微機、顯示設備、黑白CCD攝像機、數據線、音箱以及圖像采集卡等組成。
系統利用安裝在汽車后視鏡位置處的CCD攝像機采集汽車前方的道路圖像，通過圖像處理獲得汽車在當前車道中位置參數，當一旦檢測到汽車距離自身車道白線過近有可能偏入鄰近車道而且司機并沒有打轉向燈時，該系統就會發出警告信息提醒司機注意糾正這種無意識的車道偏離，從而盡可能地減少車道偏離事故的發生。
2.基于DSP技術的嵌入式車道偏離報警系統
該系統由東南大學開發，是基于單目視覺的前視系統，由模/數轉化及解碼電路模塊、緩沖電路模塊、媒體處理器DSP電路模塊、編碼及數/模轉換電路模塊等模塊組成。該系統通過車載攝像頭采集被跟蹤車道線的模擬視頻信號，經解碼生成數字信號碼流緩沖后送到高速媒體處理器DSP的視頻接口，然后再由視頻處理模塊對數字視頻信號進行車道特征值的提取，最后將處理后的視頻信號送編碼及數/模轉換電路輸出顯示。
偏離預警系統發展
車道偏離預警系統的研究主要集中在基于視覺的車道偏離預警系統上。但是，從現有的技術水平來看，影響基于視覺的車道偏離預警系統可靠性的最主要因素是系統應用的天氣條件以及光照變化的影響，這是所有基于視覺系統目前面臨的一個主要難題。目前，研究各種魯棒性強、能適應各種天氣條件、克服光照變化以及陰影條件的影響的車道偏離評價算法是所有基于視覺的車道偏離預警系統的發展趨勢。
基于汽車主動安全發展的趨勢以及國內的一些交通現狀，汽車主動安全電子這一行業逐漸在形成一個獨立的體系，國內很多汽車業內人士多很關注，也在積極地研發中，國內現在只有少部分公司對車道偏離系統的研發比較完善，而且形成了一個獨立的產業，像車道偏離系統的上市意味著中國進入了一個汽車主動安全的新時期。
汽車安全專家指出：
約有50%的汽車交通事故是因為汽車偏離正常的行駛車道引起的，究其主要原因主要是駕駛員心神煩亂、注意力不集中或駕駛疲勞。
目前，各廠商所配備的車道偏離預警系統均基于視覺（攝像頭）方式采集數據的基礎上研發，但它們在雨雪天氣或能見度不高的路面時，采集車道標識線的準確度會下降。那么為了解決這個難題，聰明的技術工程師開發了紅外線傳感器 的采集方式，其一般安置在前保險杠兩側，并通過紅外線收集信號來分析路面狀況，即使在惡略環境的路面，也能識別車道標志線，便于在任何環境的路況下均能及時提醒駕駛員汽車道路偏離狀態。
;;; 目前車道偏離預警系統在大眾CC、寶馬5系、奔馳E級、英菲尼迪M系等車型均已配備。
;
車道偏離預警研究背景
車道偏離預警研究背景根據(美國)聯邦公路局的估計，美國2002年所有致命的交通事故中44%是跟車道偏離有關的，同時車道偏離也被看成車輛側翻事故的主要原因。AssitWare網站的分析結果認為：23%的汽車駕駛員一個月內至少在轉向盤上睡著一次；66%的卡車駕駛員自己在駕駛過程中打瞌睡；28%的卡車駕駛員在一個月內有在轉向盤上睡著的經歷。四個駕駛員中就有一個駕駛員經歷過車道偏離引起的傷亡事故。
