以桑塔納2000汽車五檔手動變速器的操縱機構為例進行介紹，如圖3－49所示為桑塔納2000汽車五檔手動變速器操縱機構分解圖。

圖3－49桑塔納2000汽車五檔手動變速器操縱機構分解圖

1－換檔手柄2－防塵罩襯套3－防塵罩4－儀表板5－鎖圈6－擋圈7－彈簧8－上換檔桿9－換檔桿支架10－夾箍11－變速桿罩殼12－緩沖墊13－倒檔緩沖墊14－密封罩15－下換檔桿16－支撐桿17－離合塊18－換檔連接套19－軸承右側壓板20－罩蓋21－支撐軸22－軸承左側壓板23－塑料襯套

（汽車維修技術網 原創 http://www.011315.cn/)

1．手動變速器操縱機構的調整

(1)掛入一檔。

(2)將上換檔桿向左推至緩沖墊處。

(3)慢慢松開上換檔桿，上換檔桿應朝右返回約5～10mm。

(4)掛入五檔。

(5)將上換檔桿向右推至緩沖墊。

(6)慢慢松開上換檔桿，上換檔桿應朝左返回約5～10mm。

(7)當上換檔桿朝一檔和五檔壓去時，上換檔桿大致返回同樣的距離；如有必要，可通過移動換檔桿支架的橢圓形孔進行調整。

(8)檢查各檔齒輪嚙合是否平滑。

(9)如果嚙合困難，要進行調整。

(10)將上換檔桿置于極限位置上。

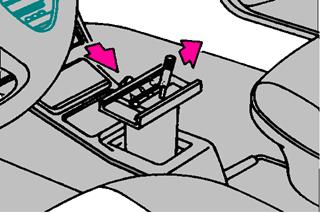

(11)旋松夾箍的螺母，移動上換檔桿，要求下換檔桿在連接時自由滑動，如圖3－50所示。

圖3－50旋松夾箍螺母

(12)取下換檔手柄和防塵罩。

(13)將換檔桿支架孔與變速桿罩殼的孔對準，并旋緊螺栓，如圖3－51所示。

圖3－51換檔桿支架孔與變速桿罩殼孔對準

(14)用專用工具VW5305/7進行安裝，將其嵌入換檔桿支架前孔中，將上換檔桿放在“C”位置上，如圖3－52所示。

圖3－52將上換檔桿放在“C”位置上

(15)輕輕地旋緊下面的螺栓，將專用工具VW5305/7固定好，如圖3－53所示。

圖3－53固定專用工具VW5305/7

(16)將上換檔桿放到最右面，直至緩沖墊，旋緊定位器螺栓，如圖3－54所示。

圖3－54旋緊定位器螺栓

(17)將上換檔桿放在“B”位置上，如圖3－55所示。

圖3－55將上換檔桿放在“B”位置上

(18)用20N·m的力矩旋緊夾箍螺示。

(19)取下專用工具VW5305／7。

(20)掛入一檔，將上換檔桿向左壓到底。

(21)松開上換檔桿，由于彈簧的作用上換檔桿返回到右邊

(22)掛入五檔，將上換檔桿向右壓到底。

(23)松開上換檔桿，由于彈簧的作用上換檔桿返回到左邊。

(24)先后掛入所有的檔位，特別要注意倒檔的鎖止功能。

(25)裝上儀表板、防塵罩和換檔手柄。

2．手動變速器操縱機構的拆裝

拆裝時要參看圖3－49。

(1)上換檔桿的拆卸。拆下換檔手柄，取下防塵罩。取下儀表板。拆下固定在上換檔桿的彈簧鎖圈(注意鎖圈一經拆卸，就要更換)，取下擋圈和彈簧。拆下換檔桿支架。拆下變速控制器罩殼，使上、下換檔桿脫離。

(2)上換檔桿的安裝。上換檔桿的安裝按照與拆卸相反的順序進行，但注意以下事項：檢查所有零件的完好情況，更換已經損壞的零件；潤滑襯套和擋圈；調整上換檔桿；用快干膠固定換檔手柄。

(3)換檔桿支架的拆卸。取下換檔手柄和防塵罩。拆下鎖圈、擋圈和彈簧(鎖圈一經拆卸，就要更換)。拆下換檔桿支架的固定螺栓，取下換檔桿支架。用手取下換檔桿支架，換檔桿支架零件分解如圖3－56所示。換檔桿支架只有加潤滑油時才分解，一旦發現任何零件損壞，就要全部更換。

圖3－56換檔桿支架零件分解圖

(4)換檔桿支架的安裝。用潤滑脂潤滑換檔桿支架內部件，裝上換檔桿支架，螺栓不用旋緊，將換檔桿支架上的孔與變速操縱機構罩殼上的孔對準，用10N·m的力矩旋緊螺栓。裝上彈簧擋圈和新的鎖圈。檢查各檔的嚙合情況。裝上防塵罩和手柄。

五、變速器裝配要點

①裝配前，必須對零件進行認真的清洗，除去污物、毛刺和鐵屑等。尤其要注意各潤滑油孔的暢通。

②裝配各部軸承及鍵槽時，應涂質量優良的潤滑油進行預潤滑。總成修理時，應更換所有的滾針軸承。

③對零件的工作表面不得用硬金屬直接錘擊，避免齒輪出現運轉噪聲。

④注意同步器鎖環或錐環的裝配位置。裝配過程中，如有舊件時應原位裝復，以保證兩元件的接觸面積。因此，在變速器解體時，應對同步器各元件進行裝配記號，以免裝錯。

⑤組裝中間軸和第二軸時，應注意各檔齒輪、同步器花鍵轂、推力墊圈的方向及位置，以保證齒輪的正確嚙合位置。

⑥安裝第一軸、第二軸及中間軸的軸承時，只許用壓套垂直壓在內圈上，禁止施加沖擊載荷，軸承內圈圓角較大的一側必須朝向齒輪。

⑦裝入油封前，需在油封的刃口涂少量潤滑脂，要垂直壓入，并注意安裝方向。

⑧變速器裝配后，要檢查各齒輪的軸向間隙和各齒輪副的嚙合間隙及嚙合印痕。

⑨裝配密封襯墊時，應在密封襯墊的兩側涂以密封膠，確保密封效果。

⑩安裝變速器蓋時，各齒輪和撥叉均應處于空檔位置。必要時，可分別檢查各個常用檔的齒輪副是否處于全齒長接合位置。按規定的力矩擰緊全部螺栓。
