手動變速器換檔操縱裝置拆卸、安裝、修理 下面以桑塔納2000型變速器為例，簡單介紹手動變速器換檔操縱裝置拆卸、安裝、修理的步驟和方法

換檔操縱裝置的安裝位置

換檔操縱裝置的安裝位置，如圖 4-33 所示，圖中箭頭 A 為換檔，箭頭 B 為選檔。

注意:在發動機室內對換檔操縱裝置進行操作時先將搭鐵線從蓄電池上斷開。 對于帶已設碼的無線電設備的車輛應注意設碼。

需要的專用工具、操作設備、檢測儀器以及輔助工具

1)V.A.G1331 扭力扳手。
2)V.A.G1275 鉗子，如圖 4-34 所示。

拆卸和安裝換檔桿球頭及蓋罩

1)拆卸和安裝換檔桿球頭及蓋罩，如圖 4-35 所示

1-換檔桿球頭(與蓋罩一起拆卸和安裝)；2-蓋罩及框架(從換檔桿球頭處脫開，安裝前先與換檔桿球頭進行組裝，與換檔桿球頭一起拆卸和安裝)；3-固定卡套；4-固定卡箍(用于將換檔桿球頭固定在換檔桿上，用鉗子 V.A.G1275 在換檔桿球頭上進行固定)；5-防塵套(如果有防塵套，則將其裝入中柱)

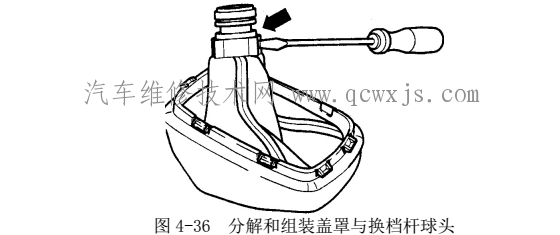

2）分解和組裝蓋罩與換檔桿球頭，如圖 4-36 所示。

(1)拆卸。蓋罩內側轉向外，用螺絲刀將固定卡套小心地頂出(沿圖 4-36 箭頭方向)，同時拉出換檔桿球頭。
(2)組裝。組裝時以倒序進行，并注意:換檔稈球頭裝入蓋罩，固定卡套壓在換檔桿球頭上并卡緊，一起裝配換檔桿球頭和蓋罩。

修理換檔桿和換檔機構殼體

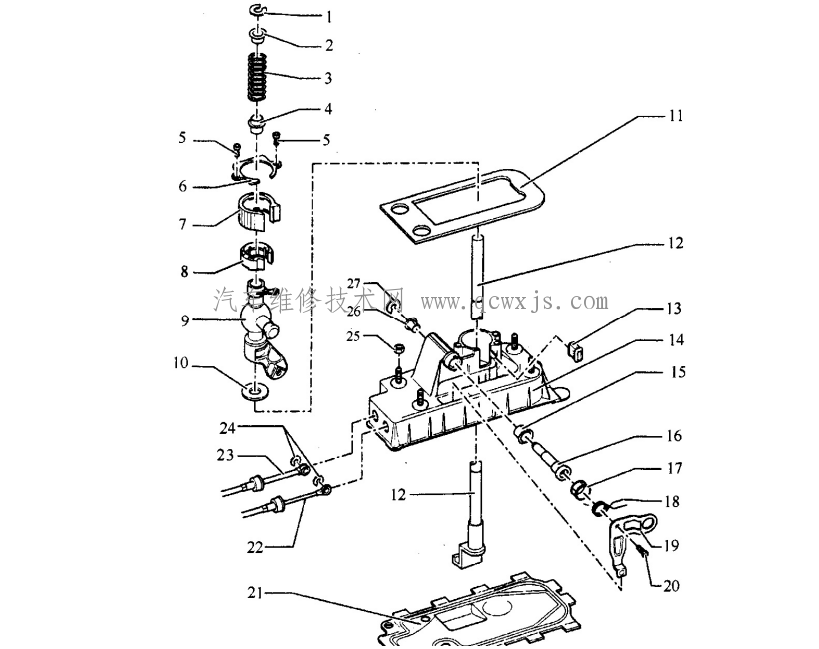

1)修理換檔桿和換檔機構殼體， 如圖 4-37 所示。 注意:鈾承位置和滑動面用聚脈油脂(備件號碼 G 052 142 A2)涂敷。

1-防松墊片；2-軸套；3-壓力彈簧；4-軸套；5-星形螺栓(5N.m)；6-蓋板；7、13-減振器；；8-軸瓦；9-換檔桿導向裝置；10-減振片；11-密封件(位于換檔機構殼體和底板之間，自動粘合，粘合在換檔機構殼體上)；12-換檔桿；14-換檔機構殼體；15-軸承襯套；16-承載軸銷；17-導向套筒；18-壓力彈簧 19-選擇角；20-星形螺栓(5N.m)；21-底板(拆下時扳開凸開，更新)；22-選檔拉索(靠在選擇角上)；23-換檔自鎖拉索(壓在換檔桿導向裝置上)；24-防松墊片；25-六角螺母(25N.m，4 個)；26-軸承襯套(只有一個位置能夠正好安放)；27-防松墊片

2)拆卸和安裝防松墊片。

（汽車維修技術網 原創 http://www.011315.cn/)

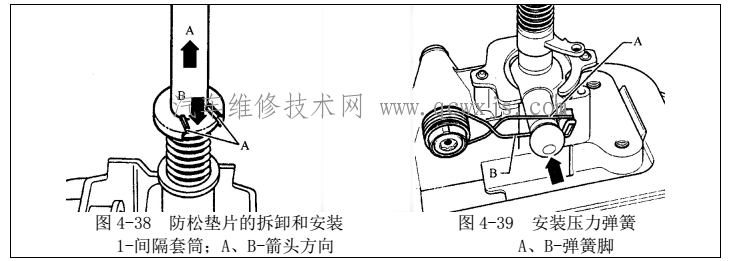

沿圖 4-38 箭頭方向 A 向上拉拔換檔桿，同時用螺絲刀將間隔套筒 1 沿箭頭方向 B 向下壓至極限位置，以便拆卸和安裝防松墊片。注意:在向下壓間隔套筒時注意不要歪斜。必須能夠看到換檔桿內用于防松墊片的定位開口。小心松開彈簧。

3)安裝壓力彈簧。

安裝壓力彈簧時將彈簧腳 A 緊靠軸頸的上部，如圖 4-39 箭頭所示。然后將彈簧腳 B 拉離換檔桿直至到達軸頸的下側(箭頭所示)。

拆卸和安裝操縱裝置拉索

1)拆卸和安裝操縱裝置拉索，如圖 4-40 所示。注意:軸承位置和滑動面用聚脲油脂(備件號碼 G 052 142 A2)涂敷

1-換檔自鎖拉索(緊壓在換檔桿導向裝置上)；2-選檔拉索(靠在選擇角上)；3-防松墊片；4-防松墊片(拆卸時不要損壞拉索)； 5-換檔機構殼體； 6-托架； 7-導套(變速器上的托架支座)；8-間隔墊塊；9-六角螺栓(25N.m，用于托架)；10-拉索鎖止件(用于換向杠桿上的選檔拉索，每次從換向杠桿上拆下后必須更新)；11-拉索鎖止件(用于變速器換檔拉桿上的換檔自鎖拉索，每次從變速器換檔拉桿上拆下后必須更新)；12-防松墊片； 13-軸承襯套； 14-換向杠桿；15-滑塊；16-變速器換檔拉桿(承載了減振器重量，裝入時注意中斷的齒節與換檔軸的配合，安裝后凋整換檔操縱裝置)；17-六角螺母(自鎖式，25N.m，每次都要更新)


2)變速器換檔拉桿和換向杠桿的安裝位置，如圖 4-41 所示。

1-承載了減振器重量的變速器換檔拉桿； 2-換向杠桿(通過滑塊嵌入變速器換檔拉桿的滑軌，如箭頭所示)
圖 4-41 變速器換檔拉桿和換向杠桿的安裝位置

拆卸和安裝換檔操縱裝置

1)拆卸。
(1)首先檢查是否安裝了已設碼的無線電設備。若已安裝，請詢問防盜代碼。
(2)在關閉點火開關時斷開蓄電池搭鐵線。
(3)拆下蓄電池及其托架。
(4)僅當需要更新?lián)Q檔自鎖拉索或選檔拉索，或者只需要更新拉索鎖止件時才允許拆下拉索鎖止件 A 或 B，如圖 4-42 所示。1 為開口扳手(扳手開口度 13，普通型)。

(5)往下面另放一把開口扳手或合適的鉗子 2。

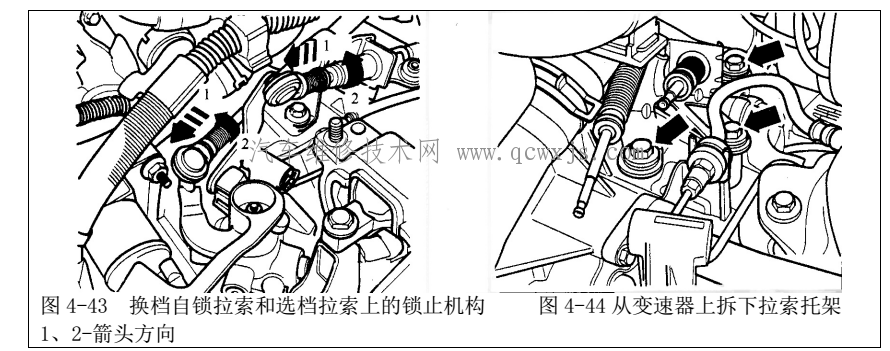

(6)若無需更新上述部件， 將換檔自鎖拉索和選檔拉索上的鎖止機構沿圖 4-43 箭頭方向1 向前拉至極限位置，然后沿箭頭方向 2 向左固定住。

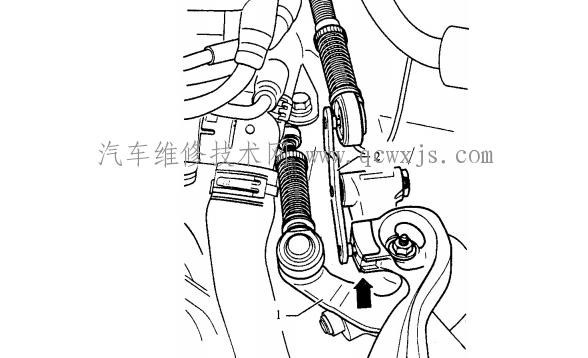

(7)從變速器上拆下拉索托架，如圖 4-44 箭頭所示。注意:為了方便描述，已將換檔桿和換向杠桿與換檔鎖止件一起拆下。

(8)把用于換檔桿的蓋罩已從中柱上取下。

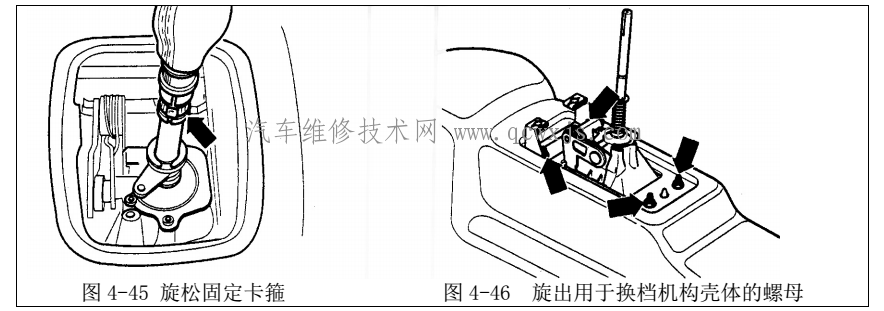

(9)旋松固定卡箍(如圖 4-45 箭頭所示)并拔出換檔桿球頭及蓋罩。
(10)拆下中柱。
(11)從車身上旋出用于換檔機構殼體的螺母，如圖 4-46 箭頭所示。


（12）如果發動機和變速器下安裝了減振槽，則將其拆下。
(13)拆下排氣裝置下的前部橫梁。
(14)脫開并降低緊靠雙卡箍的前部排氣裝置。
(15)松開前區的后隔熱板。
(16)拆下前隔熱板。
(17)向下轉動換檔機構殼體并與換檔自鎖拉索一起取出。
2)安裝。
安裝以倒序進行，同時注意以下事項:
(1)若拆下了拉索鎖止件，則必須更換新的拉索鎖止件:

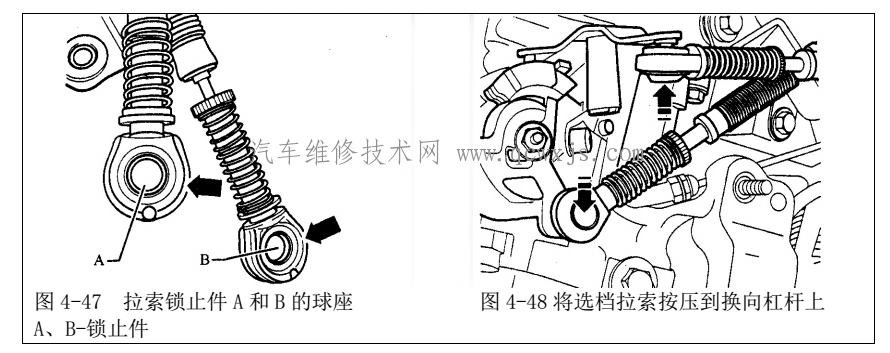

①在拉索鎖止件 A 和 B 的球座中涂敷少量的聚脲油脂，如圖 4-47 所示。注意:球座外的密封件(箭頭所示)上必須無油脂。
②將換檔自鎖拉索按壓到變速器換檔拉桿上，并將選檔拉索按壓到換向杠桿上，如圖4-48 箭頭所示。

(2)若未拆下拉索鎖止件:將換檔自鎖拉索和選檔拉索與各自的拉索鎖止件進行連接。
(3)組裝排氣裝置。
(4)組裝車身上的橫梁。
(5)調整換檔操縱裝置。

(6)以 25N.m 的力矩擰緊螺母，將換檔機構殼體安裝到車身上。以 25N.m 的力矩擰緊螺栓，將拉索插架安裝到變速器上。

調整換檔操縱裝置

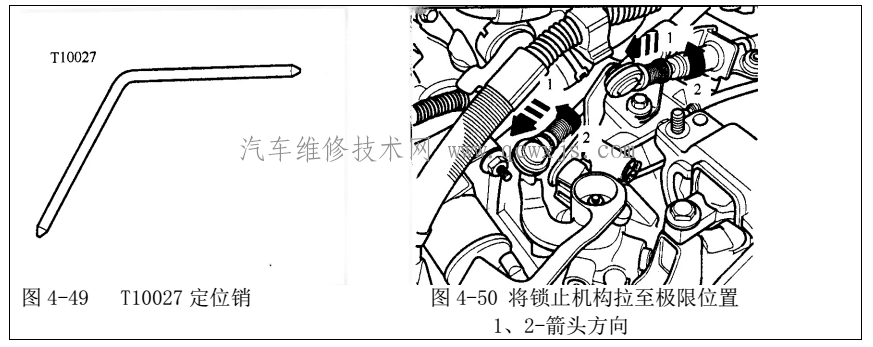

1)需要的專用工具、操作設備、檢測儀器以及輔助工具。T10027 定位銷，如圖 4-49 所示
2）換檔桿的正確調整的前提條件。
(1)換檔操縱裝置的操作和傳遞元件完好無損。
(2)換檔操縱裝置活動自如。
(3)此外變速器、離合器和離合器操縱裝置必須安全工常。
(4)變速器置于空檔位置。
3)步驟。
(1)將換檔自鎖拉索和選檔拉索上的鎖止機構沿圖 4-50 箭頭方向 1 向前拉至極限位置，然后沿箭頭方向 2 向左固定住。
(2)如下所述固定換檔軸:

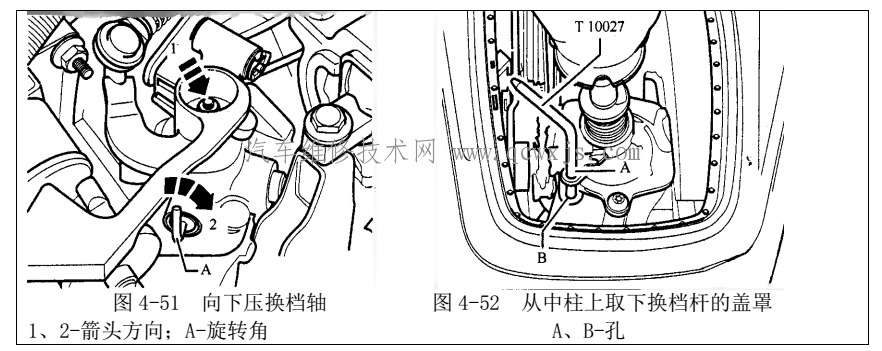

①向下壓換檔軸，如圖 4-51 箭頭方向 1。向下壓換檔軸時沿箭頭方向 2 旋轉角 A。
②把用于換檔桿的蓋罩己從中柱上取下，如圖 4-52 所示。

(3)按照下列描述固定換檔桿:
①定位銷 T10027 穿過孔 A 插入孔 B(見圖 4-52)。

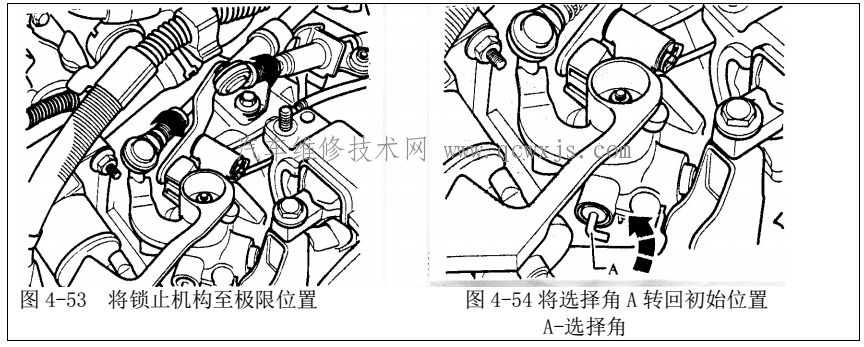

②向右旋轉換檔自鎖拉索和選檔拉索上的鎖止機構至極限位置，如圖 4-53 箭頭方向。彈簧將鎖止機構推回原位置。
(4)將選擇角 A 轉回初始位置(按圖 4-54 箭頭方向)。選擇角必須垂直向上。

(5)將定位銷 T10027 從孔 A 和 B 中拔出(見圖 4-52)。蓋罩及框架壓入托架。
(6)換檔仟必須在空檔狀態下位于換檔槽 3、4 檔中。
(7)操作離合器。
(8)反復換檔，所有檔位都要試過，尤其要注意倒檔鎖止機構的功能。
(9)若在重復掛接某個檔位時出現困難，則按照下列步驟檢查換檔軸的間隙(行程):
①掛入 1 檔。
②向左壓換檔桿至極限位置并重新松開。
③同時觀察變速器上的換檔軸(另一個機修工)。

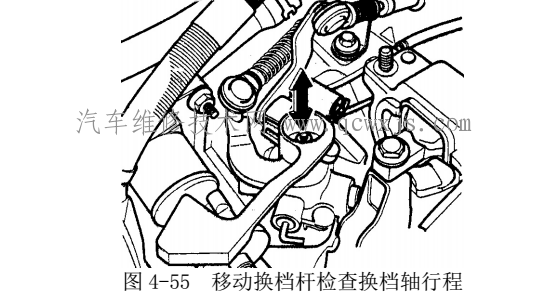

④在移動換檔桿時換檔軸行程必須為 1mm 左右，如圖 4-55 箭頭方向。

⑤若不符合這種情況，則調整換檔操縱裝置。
