在發動機排氣管口，放張薄紙片，薄紙片會有規律的被排氣管吸住。這是為什么呢？？？發動機不是一直排氣的嗎？

發動機正常工作下，排氣管都是向外排氣。但是當某一缸失火時，由于這個汽缸在“做功”階段沒有產生壓力，當活塞從TDC向BDC運動時，進氣門和排氣門都關閉的情況下，會產生一定量的真空。

所以當有某個汽缸失火時，排氣管就會規律的產生真空，使紙片吸到排氣管口。

那正常的發動機排氣時的壓力波形該怎么分析呢？
首先，要搞清楚你測量的發動機有幾個汽缸，如果是四缸，就是一個循環，會有四個排氣脈動；如果是V6或V8，則分為兩側，則相對復雜點，要分開去討論，稍后課程為大家分析。

此次，我們就拿最簡單的4缸發動機給大家舉個例子。

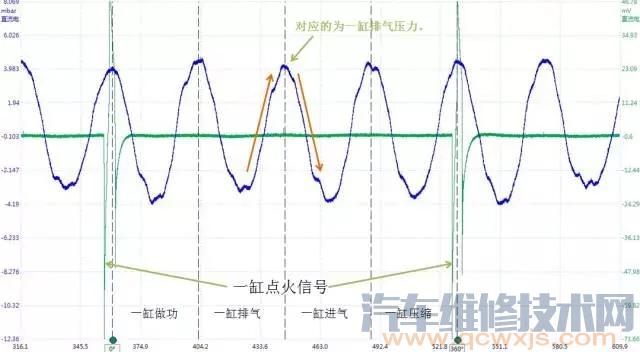

如圖，綠色的為一缸的點火信號，藍色為排氣的壓力波形。


由于一缸點火信號標志著一缸壓縮上止點，所以在點火之后的一個行程就是一缸的做功。以此類推，可以算出一缸排氣的行程，也就對應出一缸的排氣壓力波動信號。

壓力上升，說明排氣門逐漸打開，有壓力氣體向外排出。
壓力下降，說明排氣門逐漸關閉，排氣結束。

波峰和波谷應該對稱，如果某個波峰或波谷不對稱，則說明排氣機構有問題，這個將在tech gear的“發動機免拆診斷”課程中為大家講解。

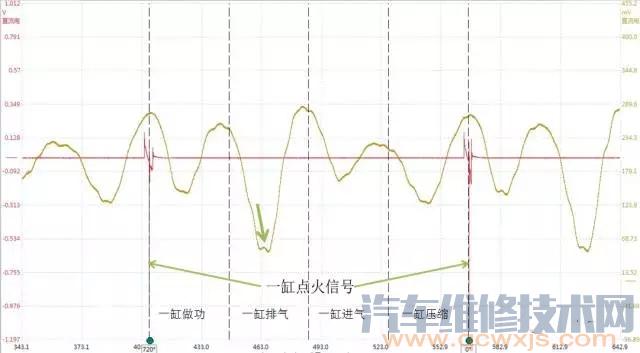

接下來給大家看一下，如果一缸失火，這個排氣壓力波形會進行怎么樣的變化。

大家會發現，在一缸的排氣階段，排氣門打開，排氣壓力并沒有向上升，反而繼續下降。

這就是因?yàn)閬碜云變?nèi)的真空，使排氣門打開時，往氣缸內吸氣，導致排氣壓力繼續下降。

從而，也就可以通過排氣壓力波形來判斷是哪個汽缸存在失火現象了。
