百分表的使用方法百分表的讀數方法

01-07

百分表是一種比較性測量儀表，用來測量工件的偏差大小，檢驗零件垂直平面和水平面，檢測軸的間隙、軸或氣缸的圓度和圓柱度等。如下圖所示。

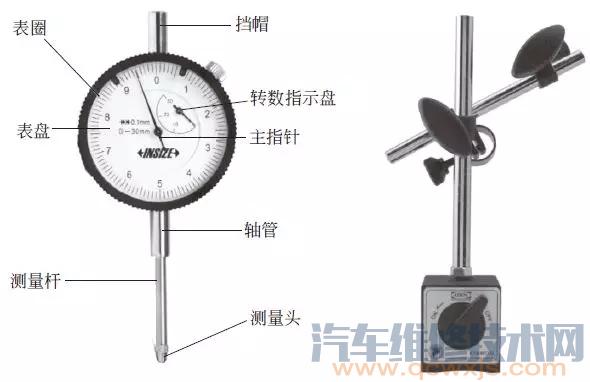

百分表主要由表盤、表圈、擋帽、轉數指示盤、主指針、軸管、測量頭和測量桿等組成。

百分表及支架

百分表的表盤刻度一般分為100格。測量時，大指針偏轉1格，表示0.01mm，大指針超過1圈時，小指針偏轉1格，表示1mm。指針的偏轉量就是被測零件（工件）的實際偏差或間隙值。

百分表的測量范圍

百分表的結構較簡單，傳動機構是齒輪系，外廓尺寸小，重量輕，傳動機構惰性小，傳動比較大，可采用圓周刻度，并且有較大的測量范圍，不僅能做比較測量，也能做絕對測量。主要用途主要用于測量制件的尺寸和形狀、位置誤差等。分度值為0.01mm，測量范圍為0-3、0-5、0-10mm。

百分表的使用 準備過程

a、首先根據被測孔徑的公稱尺寸，選擇內徑百分表的測量范圍。

b、把百分表的裝夾套筒擦凈，小心地裝進表架的彈性卡頭中，并使表的指針轉過半圈左右（0.5mm），俗稱“壓表”，用鎖母緊固彈性卡頭，將百分表鎖住。注意，擰緊鎖母時，用力適中，以防止將百分表的套筒卡變形。

c、根據被測孔徑的公稱尺寸，選取一個相應尺寸的可換測頭，并裝到表桿上，其伸出的長度可以調節，用卡尺調整到兩測頭（活動測量頭）之間的長度尺寸比被測孔徑的公稱尺寸大0.5mm左右，數控專業微信號cncdar并緊固可換測頭。

d、根據被測量尺寸，選取校對環規，（當沒環規時，也可以用外徑千分尺）校對百分表的“0”位。校對“0”位的方法分別將測頭、定位護橋和環規的工作面擦凈后用手按動幾次活動測頭，檢查百分表的靈敏度和示值變動量。符合要求時即可進行校對“0”位操作。

百分表的使用方法介紹

①百分表在使用時，要把百分表裝夾在專用表架或其他牢靠的支架上(圖1)，千萬不要貪圖方便把百分表隨便卡在不穩固的地方，這樣不僅造成測量結果不準，而且有可能把表摔壞。

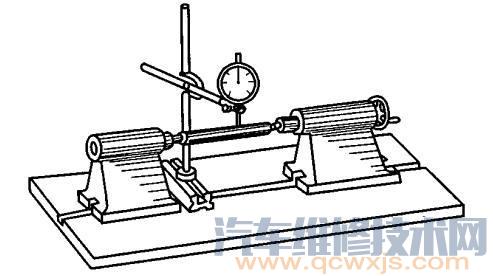

為了使百分表能夠在各種場合下順利地進行測量，例如在車床上測量徑向跳動、端面跳動圖2，在專用檢驗工具上檢驗工件精度時，應把百分表裝夾在磁性表架或萬能表架上來使用。表架應放在平板、工作臺或某一平整位置上。百分表在表架上的上、下、前、后位置可以任意調節。使用時注意，百分表的觸頭應垂直于被檢測的工件表面。

②把百分表裝夾套筒夾在表架緊固套內時，夾緊力不要過大，夾緊后測桿應能平穩、靈活地移動，無卡住現象。

③百分表裝夾后，在未松開緊固套之前不要轉動表體，如需轉動表的方向時應先松開緊固套。

④測量時，應輕輕提起測I桿，把工件移至測頭下面，緩慢下降，測頭與工件接觸，不準把工件強迫推人至測頭下，也不得急劇下降測頭，以免產生瞬時沖擊測力，給測量帶來測量誤差。測頭與工件的接觸方法如圖4所示。對工件進行調整時，也應按上述方法進行。

⑤用百分表校正或測量工件時，應當使測量桿有一定的初始測量壓力。即在測頭與工件表面接觸時，測量桿應有0.3~lmm的壓縮量，使指針轉過半圈左右，然后轉動表圈，使表盤的零位刻線對準指針。輕輕地拉動手提測量桿的圓頭，拉起和放松幾次，檢查指針所指零位有無改變。當指針零位穩定后，再開始測量或校正工件的工作。如果是校正工件，此時開始改變工件的相對位置，讀出指針的偏擺值，就是工件安裝的偏差數值。

百分表的讀數方法為：

先讀小指針轉過的刻度線（即毫米整數），再讀大指針轉過的刻度線（即小數部分），并乘以0.01，然后兩者相加，即得到所測量的數值。

百分表使用注意事項：

01用百分表測量工件時，應用表架（支架）固定，以測桿端的測量頭抵住工件被測量表面，并使測量頭產生一定位移（即指針存在一個預偏轉值），移動測量工件，觀察百分表表盤上指針的偏轉量，該偏轉量即是被測量工件的偏差尺寸或間隙值。

02測量時，測桿軸線應與被測工件表面垂直，否則會影響測量精度。

03百分表用畢，應解除所有負荷，用干凈抹布將表面擦拭干凈，并在容易生銹的金屬表面涂抹一層工業凡士林，然后將百分表水平放置在盒內，盒蓋上嚴禁重壓。

百分表的讀數方法（圖解）

例1：

圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.01為0.87mm）=0.87mm

例2：

圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為1mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.65為0.65mm）=1.65mm

例3：

圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為1mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.97為0.97mm）=1.97mm

例4：

圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為2mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.67為0.67mm）=2.67mm

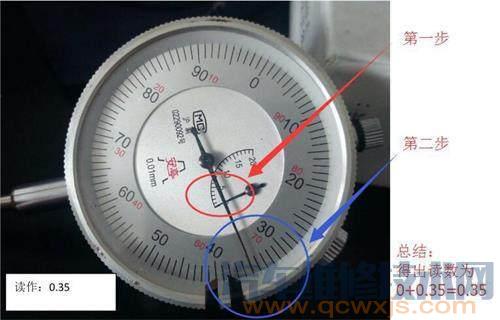

例5：

如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.35為0.35mm）=0.35mm

例6：

如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.08為0.08mm）=0.08mm

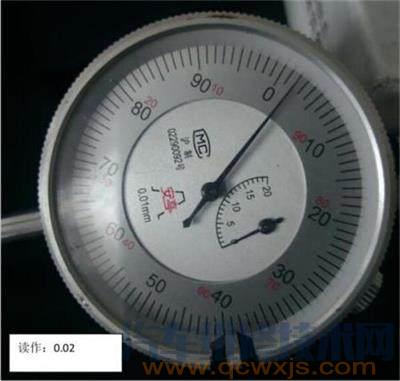

例七：

如上圖所示的數值為：（讀小指針轉過的刻度線（即毫米整數）為0mm） +（讀大指針轉過的刻度線（即小數部分），并乘以0.02為0.02mm）=0.02mm
