寶馬530i放油口位置、油品規格、保養歸零與設定、車輪定位數據
一、寶馬530i油液泄放與添加
1. 油液泄放與添加螺塞位置識別
L—空調低壓維修接頭;H—空調高壓維修接頭
2. 油品規格
二、寶馬530i歸零與設定
1. 保養間隔歸零
步驟如下:
◆在執行保養間隔重新設定前必須確認儀表板顯示的時間正確;
◆將點火開關設定到ON狀態;
◆按下圖中的按鍵A,保持按壓狀態約10s,直至顯示屏(圖中B)顯示首個保養項目;
◆按動按鍵A可以顯示下一項保養項目,保養項目識別如下圖;

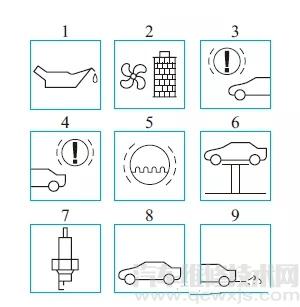

保養項目識別
1—發動機機油;2—花粉過濾器;3—前輪制動襯塊;4—后輪制動襯塊;5—制動液;6—車輛檢測;7—火花塞;8—車輛檢查;9—廢氣排放檢測
◆對顯示的項目保養間隔重新設定時,可按住按鍵A保持3s以上,直至顯示屏顯示“Reset?”字符;
◆再次按住按鍵A保持3s以上;
◆將點火開關設定到OFF狀態。
2. 駕駛員座椅位置、外后視鏡位置和方向盤位置記憶功能設定
車輛維修保養過程中如果斷開過蓄電池負極電纜,則駕駛員座椅位置、外后視鏡位置和方向盤記憶存儲信息均會因斷電而失效,必須按照下面的操作步驟重新設定。

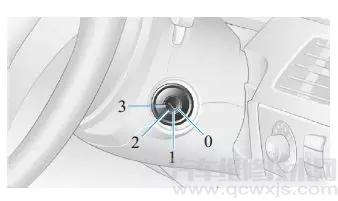

◆把點火開關設定到位置“1”或“2” ▼
◆將座椅位置、外后視鏡位置和方向盤位置調整到理想位置
◆按壓記憶設定按鈕MEMORY按鈕內指示燈亮起▼

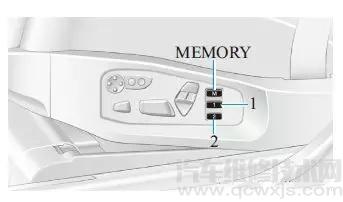

記憶功能設定按鍵識別
◆按壓希望的存儲按鈕“1”“2”存儲某個位置,指示燈熄滅。
3. 燃油加注口蓋板手動開啟設定
當車輛發生電器故障,導致燃油加注口無法開啟加油時,可使用下面的操作步驟,采用手動開啟辦法打開加注口蓋板。
◆在后備廂中抬高底板墊及其下面的蓋板
◆打開右側飾板的快速接頭并拆下右側飾板
◆拉起帶加油機符號的按鈕▼
燃油加注口蓋板開啟按鈕
4. 電動天窗設定
維護保養過程中如果斷開過蓄電池,維修結束重新連接蓄電池后要按照下面的操作步驟執行電動天窗設定操作。
◆點火開關設定到ON狀態;
◆按住電動天窗的傾斜開關;
◆天窗會完全傾斜,繼續按住開關,等待約30s后,天窗會從最大傾斜位置處繼續傾斜,約5s后,天窗會完全關閉;最后天窗會完全開關,然后迅速完全關閉;
◆松開電動天窗的開關;
◆將點火開關設置到OFF狀態。
5. 遙控鑰匙電池更換

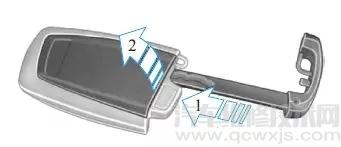

遙控鑰匙電池更換操作步驟
6. 遙控鑰匙編程設定

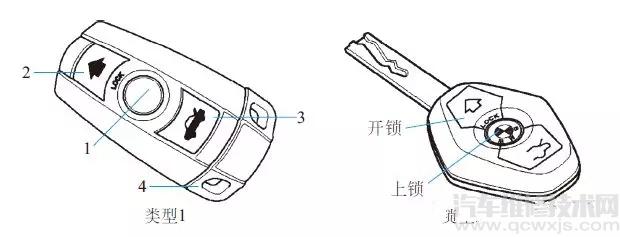

當系統發生故障或需要增加或更換遙控鑰匙時,必須執行遙控鑰匙編程設定功能,該項操作只可使用故障診斷設備完成。編程設定操作完成后,要操作一下遙控鑰匙上的各個按鍵,確認各個按鍵功能使用正常。按鍵功能識別如下▼
1—上鎖鍵;2—開鎖鍵;3—后備廂開啟鍵;4—應急鑰匙
三、其他維護項目
1. 發動機傳動皮帶盤繞方法
更換發動機傳動皮帶時,要記清發動機傳動皮帶的盤繞路徑,以免安裝時發生錯誤。傳動皮帶的盤繞方法如下:
2. 車內空氣過濾器更換
維護保養時要檢查車內的空氣過濾器,如果發現濾芯過于臟污,應更換新的濾芯,從而保持車內空氣的清潔。濾芯安裝位置如下:
3. 發動機氣缸點火順序
4. 火花塞型號
更換火花塞時要認準發動機的火花塞型號,該車型火花塞型號為BOSCHFR7NPP332和NGKPLZFR6A11S。火花塞緊固力矩為30N·m。
5. 車輛支撐與舉升點位置識別
維護保養操作中使用舉升機、千斤頂和安全支架舉升或支撐車輛時要按照下圖所示執行操作。
6. 制動盤和制動襯片最小厚度規格
規格為348mm×36mm的前制動盤,其最小厚度為33.6mm;規格為348mm×30mm的前制動盤,其最小厚度為27.6mm。規格為320mm×20mm的后制動盤,其最小厚度為28.4mm;規格為345mm×24mm的后制動盤,其最小厚度為22.4mm。前輪和后輪制動襯片的最小厚度為3.7mm。如果測量值小于最小厚度值,應及時更換制動盤或制動襯片。

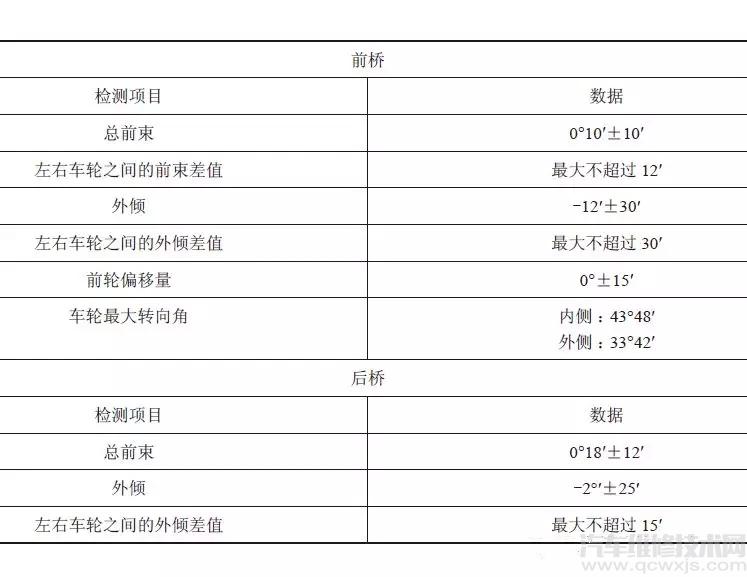

7. 車輪定位數據
