以本田雅閣自動變速器為例，換擋電磁閥測試步驟如下：

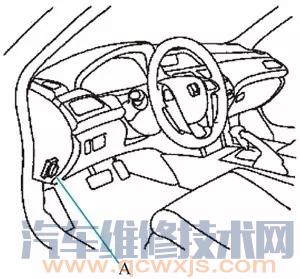

1. 將HDS連接到位于駕駛員側儀表板下（DLC）A上（下圖）。


2. 將點火開關轉至ON （Ⅱ）位置。確保HDS與PCM 通信。如果不能進行通信，則轉至DLC電路故障排除。

3. 在HDS的雜項測試菜單上選擇換擋電磁閥A、B、C、D和E。

4. 用HDS故障診斷儀檢查并確認換擋電磁閥A、B、C、D和E的工作情況。應聽到“咔嗒”聲。如果聽到“咔嗒”聲，電磁閥正常，測試完成，斷開HDS；如果未聽到“咔嗒”聲，轉至步驟5。

5. 將車輛在舉升機上舉升或施加駐車制動，使后輪止動，并舉升車輛前端。確保支撐牢固。

6. 拆下?lián)跄喟濉?br />
7. 斷開換擋電磁閥線束連接器。

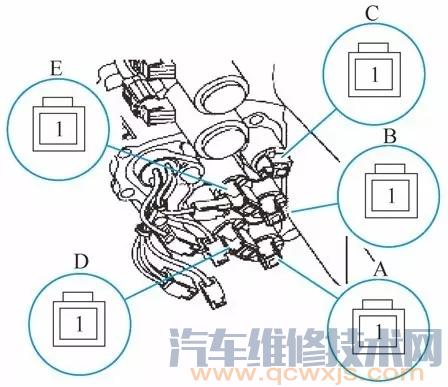

8. 測量端子：見下圖，標準：12~25Ω。


1號端子：換擋電磁閥C；
2號端子：換擋電磁閥B；
3號端子：換擋電磁閥E；
5號端子：換擋電磁閥A；
8號端子：換擋電磁閥D。
如果阻值符合標準，轉至步驟9；如果電阻超出標準，轉至步驟10。

9. 用跨接線將蓄電池負極端子連接到車身搭鐵，用另外一根跨接線將蓄電池正極端子分別連接到各個換擋電磁閥線束連接器端子。應聽到“咔嗒”聲。如果聽到“咔嗒”聲，電磁閥正常，測試完成，重新連接連接器；如果未聽到“咔嗒”聲，轉至步驟10。

10. 拆下放油螺塞A，并排空變速器油（ATF），見下圖。




11. 重新安裝帶新密封墊圈B的放油螺塞（下圖）。


12. 執行蓄電池拆卸程序。

13. 松開位于蓄電池底座下的兩個螺栓，拆下固定蓄電池底座的四個螺栓，然后拆下蓄電池底座。

14. 拆下空氣濾清器總成和進氣管。

15. 拆下ATF油尺，拆下固定ATF冷卻器管路A 的螺栓。拆下線束夾B，然后拆下ATF油尺導管C （上圖）。

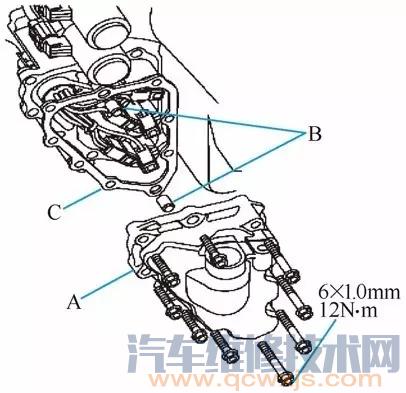

16. 拆下?lián)Q擋電磁閥蓋A、定位銷B和襯墊C （下圖）。



17. 斷開換擋電磁閥連接器（下圖）。



18. 測量各換擋電磁閥連接器端子和車身搭鐵之間的電阻。標準：12~25Ω。如果阻值符合標準，轉至步驟19；如果電阻超出標準，轉至步驟21。

19. 用跨接線將蓄電池負極端子連接到車身搭鐵，用跨接線將蓄電池正極端子分別連接到各個電磁閥端子。如果聽到“咔嗒”聲，轉至步驟20；如果未聽到“咔嗒”聲，轉至步驟21。

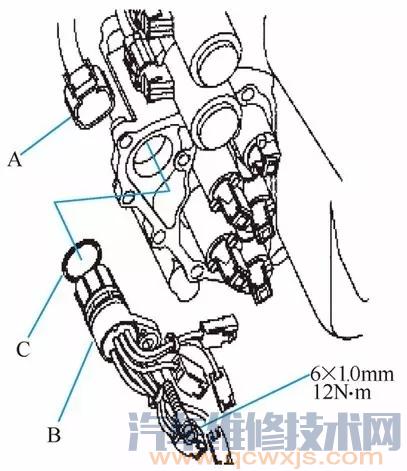

20. 斷開換擋電磁閥線束連接器（A），然后拆下固定換擋電磁閥線束B的螺栓。將新的O 形圈C安裝至新的換擋電磁閥線束上，并將換擋電磁閥線束安裝在變速器殼體中。然后轉至步驟26（下圖）。



21. 拆下安裝螺栓F，然后握住換擋電磁閥體，拆下?lián)Q擋電磁閥。不要握住連接器來拆下電磁閥（下圖）。



22. 在換擋電磁閥上安裝新的O 形圈G （每個電磁閥有兩個O形圈）。

維修提示：
新的換擋電磁閥配有新的O形圈。如果安裝新的換擋電磁閥， 則使用其提供的O形圈。

23. 握住換擋電磁閥閥體，安裝換擋電磁閥C （棕色連接器）、換擋電磁閥D （黑色連接器）和換擋電磁閥E （黑色連接器）；確保安裝托架與伺服體接觸。
維修提示：
不要握住換擋電磁閥連接器安裝換擋電磁閥。確保握住換擋電磁閥閥體。

24. 握住換擋電磁閥閥體，安裝換擋電磁閥A （棕色連接器）；確保安裝托架接觸換擋電磁閥D托架。
維修提示：
安裝換擋電磁閥D前， 不要安裝換擋電磁閥A。
如果在安裝換擋電磁閥D前， 安裝了換擋電磁閥A， 則可能損壞液壓控制系統。

25. 握住換擋電磁閥閥體，安裝換擋電磁閥B （棕色連接器）；確保安裝托架接觸換擋電磁閥E托架。
維修提示：
安裝換擋電磁閥E前， 不要安裝換擋電磁閥B。
如果在安裝換擋電磁閥E前， 安裝了換擋電磁閥B， 則可能損壞液壓控制系統。

26. 將換擋電磁閥線束端子連接至換擋電磁閥：
藍色導線連接器至換擋電磁閥A；橙色導線連接器至換擋電磁閥B；綠色導線連接器至換擋電磁閥C；黃色、白色導線連接器至換擋電磁閥D；紅色導線連接器至換擋電磁閥E。

27. 安裝新的襯墊、定位銷和換擋電磁閥蓋。

28. 將新的O 形圈安裝至ATF油尺導管上，再安裝導管，然后用螺栓固定。

29. 檢查連接器是否生銹、有污垢或油漬，或需要清理或修理，然后牢固連接連接器。將線束夾安裝在ATF油尺導管上的線束夾托架內。

30. 用螺栓固定ATF 冷卻器管路；將線束夾安裝至其托架上。

31. 重新向變速器加注ATF； 安裝進氣管和空氣濾清器總成。
