02E雙離合變速箱1檔的工作過程
1檔時離合器K1接合,換檔撥叉在控制油壓的作用下控制1/3檔接合套向右移動,此時1檔同步器工作,最終接合套將花鍵轂/輸出軸一與1檔從動齒輪接...
利用來自溫度傳感器G509的信號,控制單元調節離合器冷卻油的流量并采取其他措施來保護變速器。離合器溫度傳感器的溫度監測范圍為-55~180℃。若該傳感器失效,控制單元采用變速器油溫度傳感器G93和變速器電子控制單元溫度傳感器G510的信號作為替代值。
雙離合器溫度傳感器G509
02E油溫度傳感器G93和電子控制單元溫度傳感器G510的作用
G93和G510用于監測滑閥箱溫度、開啟過熱程序或兩個傳感器互相監測。如果溫度超過138℃,減小發動機輸出轉矩若溫度超過145℃,停止向離合器供油,離合器處于分離狀態。
1檔時離合器K1接合,換檔撥叉在控制油壓的作用下控制1/3檔接合套向右移動,此時1檔同步器工作,最終接合套將花鍵轂/輸出軸一與1檔從動齒輪接...
利用來自溫度傳感器G509的信號,控制單元調節離合器冷卻油的流量并采取其他措施來保護變速器。離合器溫度傳感器的溫度監測范圍為-55~180℃...

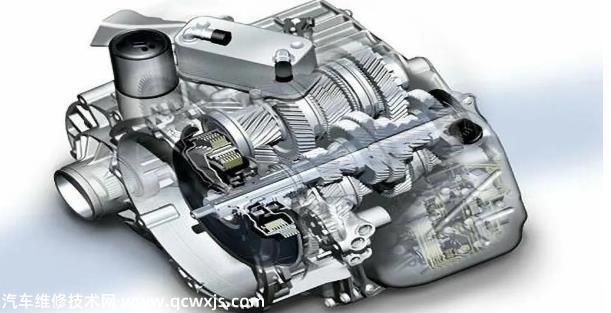

濕式雙離合靠冷卻油路進行冷卻。離合器的機械摩擦?xí)?dǎo)致離合器溫度上升,為防止離合器過熱,必須對其進行冷卻,離合器冷卻有單獨的冷卻油路,控制閥為...
02E變速器換檔撥叉位移傳感器包括G487、G488、G489和G490,作用分別如下:1)G487識別1檔和3檔換檔撥叉的準確位置。2)G...
02E變速器有5個開關電磁閥中包括4個換檔執行機構電磁閥和一個多路轉換器選擇電磁閥。1)換檔執行機構電磁閥。所有4個電磁閥都位于電子-液壓控...
