執行元件的作用主要是用于約束行星齒輪機構中的太陽輪、內齒圈及行星架的,以便改變變速器輸出軸的旋轉方向,進而實現汽車的前進與倒退。01J變速器中的兩個執行元件如下:
1)前進檔離合器。其內鼓為太陽輪,外鼓與行星架制成一體,當其接合后,可以將太陽輪與行星架連接為一體,從而使整個行星齒輪機構形成直接傳動。
2)倒檔制動器。其摩擦片與內齒圈連接,鋼片與殼體相連接。當其接合后,內齒圈被制動,因此,太陽輪順時針旋轉將帶動行星架逆時針轉動將動力輸出,使汽車實現倒車功能。
在01J變速器中采用單排雙級行星齒輪機構,其中太陽輪與變速器的輸入軸連接在一起,為整個行星齒輪機構的輸入單元,它還用于驅動變速器中的液壓泵;內齒圈為變速器中倒檔制動器的制動內鼓;行星架為整個行星齒輪機構的輸出單元,它與中間輔助齒輪連接在一起。
此行星齒輪機構與其他無級變速器中的行星齒輪機構的作用一樣,即在倒檔時改變變速器輸出軸的旋轉方向。
無級變速機構安裝位置

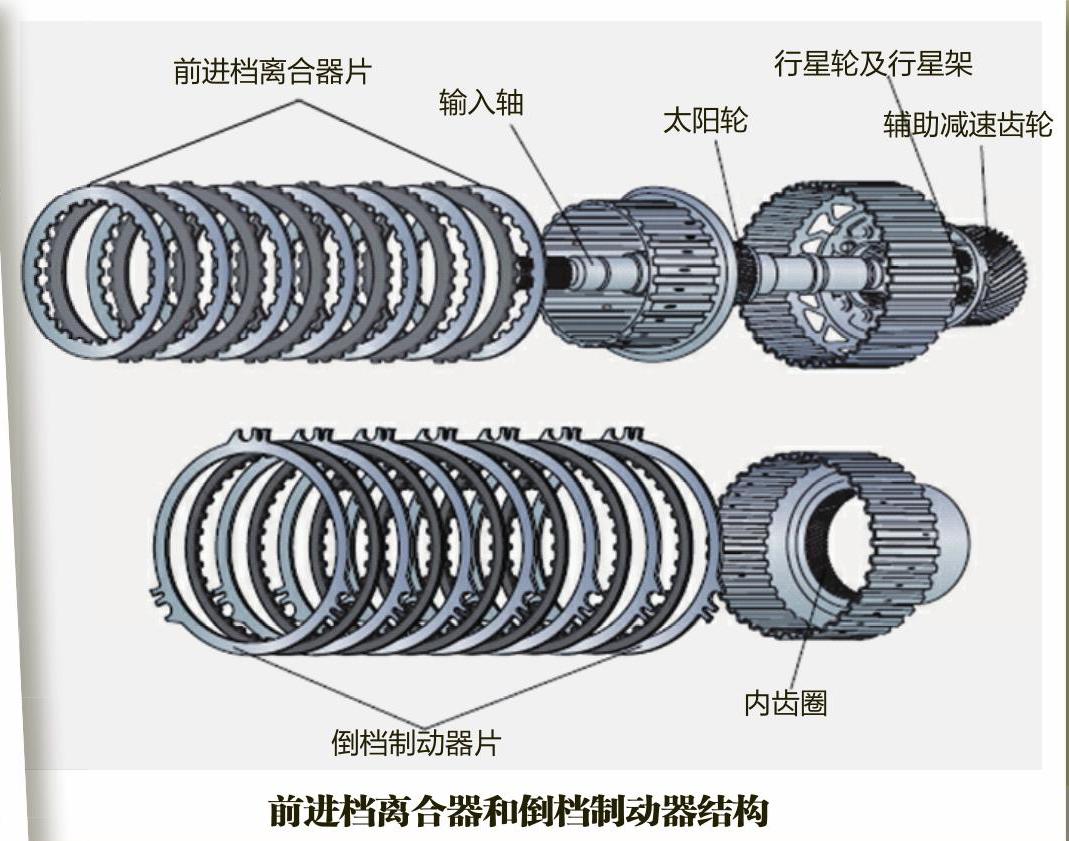

前進檔離合器和倒檔制動器結構

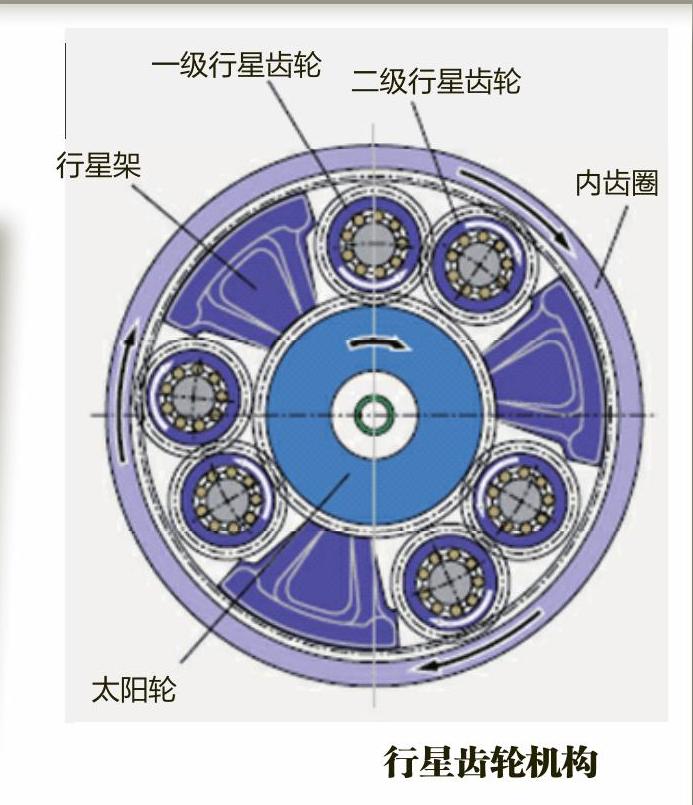

行星齒輪機構
