故障所屬系統范圍:暫無
適用車型:鋒范
中文含義解釋:
P1717:變速箱檔位開關ATPRVS開關(斷路)
英文含義:暫無
P1717故障碼相關知識:
暫無
故障含義解析:
故障原因及解決方法:
01 將點火開關轉至ON(II)位置。
02 換檔到R位置,并用HDS檢查A/T數據表中的A/TR開關信號。A/TR開關是否為ON?
是,進行03步。
否,檢查變速箱檔位開關是否安裝正確,并調節換檔拉線,然后重新檢查。
03 用HDS檢查倒檔開關(ATPRVS)信號。倒檔開關(ATPRVS)是否為ON?
是,間歇性故障,此時系統正常。
否,進行04步。
04 將點火開關轉至LOCK(0)位置。
05 斷開變速箱檔位開關插接器。
06 檢查變速箱檔位開關插接器5號端子和車身搭鐵之間是否導通。
是否導通?
是,進行07步。
否,修理變速箱檔位開關插接器5號端子和車身搭鐵(G101)之間線束的斷路,或修理車身搭鐵不良(G101),然后進行15步。
07 將點火開關轉至ON(II)位置。

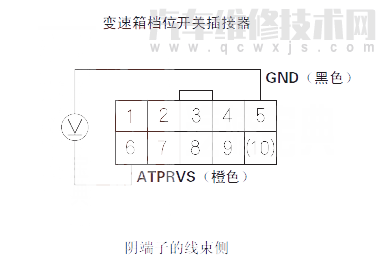

08 測量變速箱檔位開關插接器5號和6號端子之間的電壓。
是否有蓄電池電壓?
是,進行09步。
否,修理PCM插接器端子B23和變速箱檔位開關之間線束的斷路,然后進行15步。

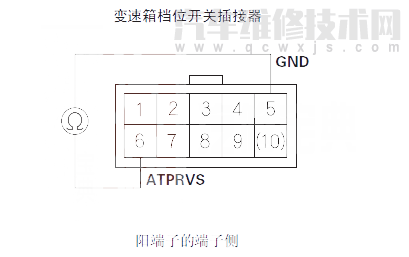

09 當換檔桿在R位置時,以及在除R位置以外的其他位置時,檢查變速箱檔位開關插接器5號端子和6號端子之間是否導通。
是否換檔桿在R位置時導通,而在R位置以外的位置時不導通?
是,進行10步。
否,更換變速箱檔位開關,然后進行15步。
10 連接變速箱檔位開關插接器。
11 如果PCM的A/T軟件版本不是最新,則將其更新,或者換上已知良好的PCM。
12 起動發動機,并換至R位置。以低于5km/h(3mph)的車速倒車至少2秒鐘,然后增加車速并以高于5km/h(3mph)的車速行駛至少2秒鐘。減速并使車輪停止轉動。
13 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP1717?
是,如果PCM已經更新,用已知良好的PCM進行替換,然后重新檢查。如果PCM已經替換,進行01步。
否,進行14步。
14 監視A/T模式菜單DTC/定格數據中P1717通過/失敗的OBD狀態。HDS是否顯示PASSED(通過)?
是,如果PCM已更新,故障排除完成。如果PCM已經替換,則更換原來的PCM。如果步驟13上顯示其他DTC,轉至顯示DTC的故障排除。
否,如果HDS顯示FAILED(失敗),檢查變速箱檔位開關和PCM是否連接不良和端子松動。如果PCM已經更新,用已知良好的PCM進行替換,并重新檢查。如果PCM已經替換,進行01步。如果HDS顯示NOTCOMPLETED(未完成),則進行12步并重新檢查。
15 連接變速箱檔位開關插接器。
16 使用HDS清除DTC。
17 起動發動機,并換至R位置。以低于5km/h(3mph)的車速倒車至少2秒鐘,然后增加車速并以高于5km/h(3mph)的車速行駛至少2秒鐘。減速并使車輪停止轉動。
18 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP1717?
是,檢查變速箱檔位開關和PCM是否連接不良和端子松動,然后進行01步。
否,進行19步。
19 監視A/T模式菜單DTC/定格數據中P1717通過/失敗的OBD狀態。HDS是否顯示PASSED(通過)?
是,故障排除完成。如果步驟18上顯示其他DTC,轉至顯示DTC的故障排除。
否,如果HDS顯示FAILED(失敗),檢查變速箱檔位開關和PCM是否連接不良或端子松動,然后進行01步。如果HDS顯示NOTCOMPLETED(未完成),進行17步并重新檢查。
